Швидкий ремонт імпульсного блоку живлення
Промислові пристрої часто виходять з ладу, і іноді навіть високоякісні та дорогі зразки. У такому випадку звичайна людина найчастіше викидає і купує нове, але причина поломки може бути незначною, і для радіолюбителя такі пристрої представляють немалий інтерес в плані вивчення та можливості повернення працездатності. При тому, що часто викидаються пристрої, що коштують немало грошей.

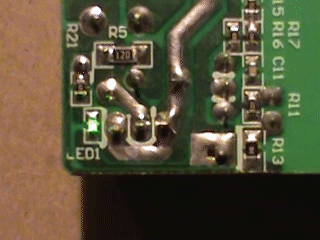

Пропоную читачеві простий ремонт стабілізованого блоку живлення імпульсного типу, заснованого на зворотному генераторі з зворотним зв'язком по току та напрузі, що окрім стабілізації дозволяє здійснити й захист від перевантаження. Блок живиться від мережі змінного струму з напругою від 100 до 240 Вольт частоти 50/60 Герц і видає постійну напругу 12 Вольт 2 Ампер. Описувана тут несправність досить часто зустрічається в блоках живлення вказаного типу і має наступні симптоми: напруга на виході періодично з'являється і зникає з певною частотою, що візуально спостерігається як спалахи та гасіння світлодіода індикатора вихідного живлення:

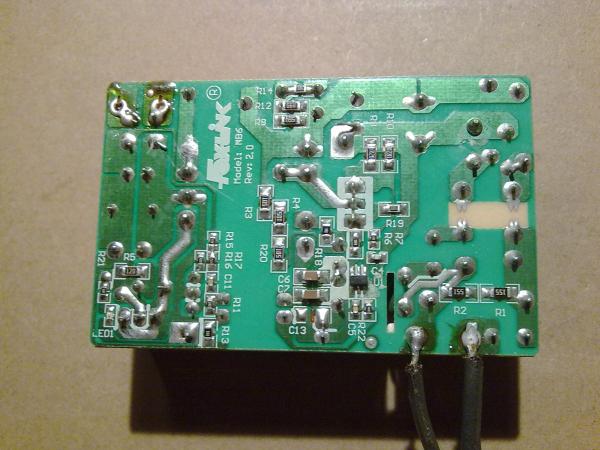

Якщо ж індикаторний світлодіод не встановлений, то подібний симптом можна виявити стрілочним вольтметром, підключивши його до виходу блоку живлення. При цьому стрілка вольтметра періодично буде відхилятися до певного значення і повертатися назад (може не до кінця). Таке явище спостерігається внаслідок спрацьовування захисту пристрою при перевищенні напруги або струму в певних точках вище допустимого. Це може статися як при короткому замиканні, так і при розриві ланцюга. Коротке замикання найчастіше буває під час пробою конденсаторів або напівпровідникових радіоелементів, таких як діоди або транзистори. Обрив же може спостерігатися як у напівпровідників, так і резисторів. У будь-якому випадку в першу чергу слід візуально оглянути друковану плату та встановлені на ній радіоелементи. Найкраще це зробити за допомогою збільшувального скла:

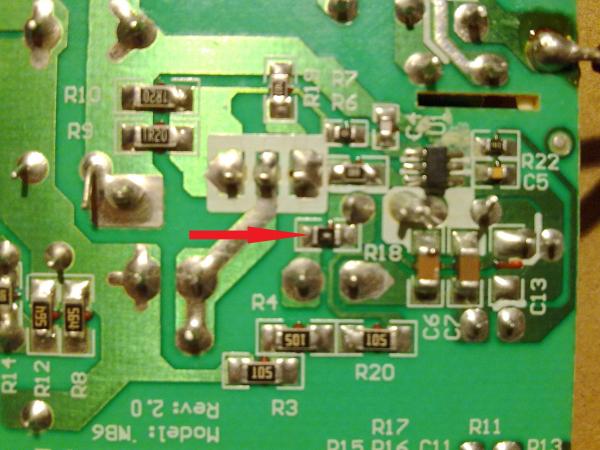

На платі було виявлено підгорілий резистор з позиційним номером R18, при прозвонці якого виявився його обрив і порушення контакту:
Спалення резистора могло статися при тривалому перевищенні на ньому номінальної потужності розсіювання. Згорілий резистор був випаяний, а його посадкове місце було очищене:

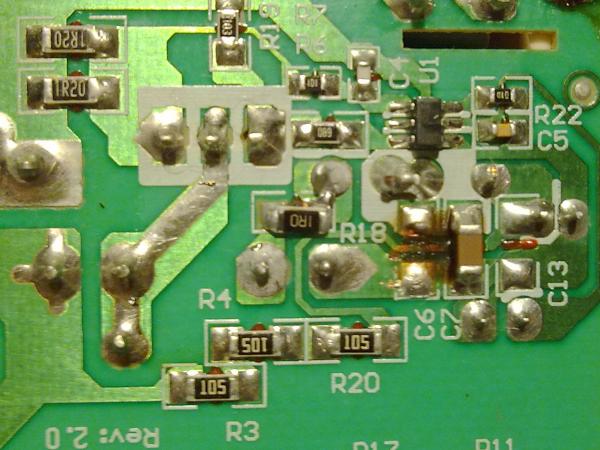

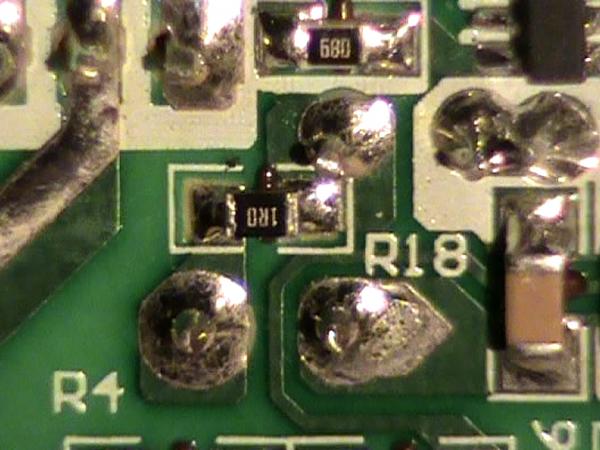

Для заміни резистора потрібно дізнатися його номінал, і для цього був розібраний завідомо справний блок живлення. Вказаний резистор виявився з опором 1 Ом:
Далі по ланцюгу цього резистора був виявлений пробитий конденсатор з позиційним номером C6, прозвонка якого показала його низький опір, а отже й непридатність для подальшого використання:

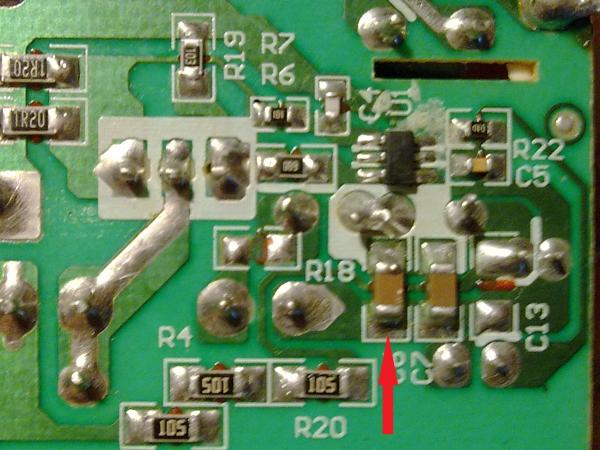

Якраз пробій цього конденсатора і міг стати причиною спалення резистора і подальшої неробочості всього пристрою в цілому. Цей конденсатор також був видалений зі свого місця, і ви можете порівняти, наскільки він малий:

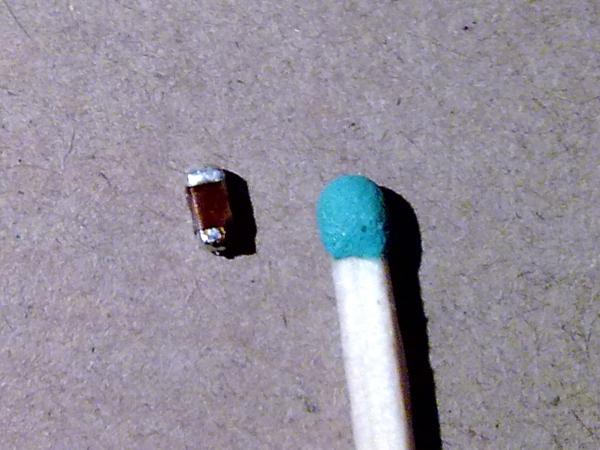

Пробитий конденсатор зіставний з сірниковою головкою, і така маленька деталь стала причиною поломки блоку живлення. Поруч з ним на платі, паралельно йому, встановлений другий такий же конденсатор, який уцілів. На жаль, конденсатора для заміни не виявилося, і всі надії лягли на залишений другий конденсатор. А ось на місце згорілого резистора був підібраний резистор з потрібним опором у 1 Ом, але не поверхневого монтажу:
Цей резистор був встановлений на посадкове місце згорілого, місця пайки були очищені від залишків флюсу, а посадкове місце пробитого конденсатора було покрито лаком для кращої ізоляції та усунення можливості повітряного пробою цього місця:

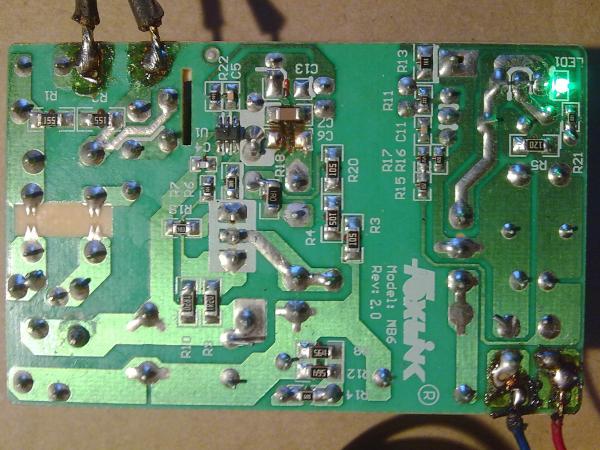

Після пробного увімкнення блок живлення запрацював у нормальному режимі, і індикаторний світлодіод перестав мигати:

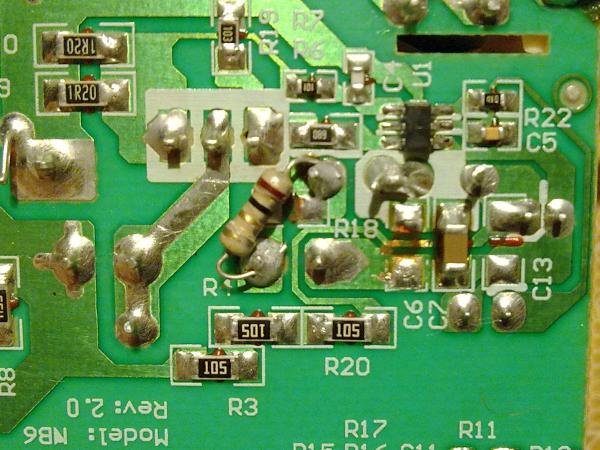

В подальшому встановлений резистор все ж був замінений на резистор поверхневого монтажу, і на місце видаленого конденсатора був нанесений другий шар лаку:

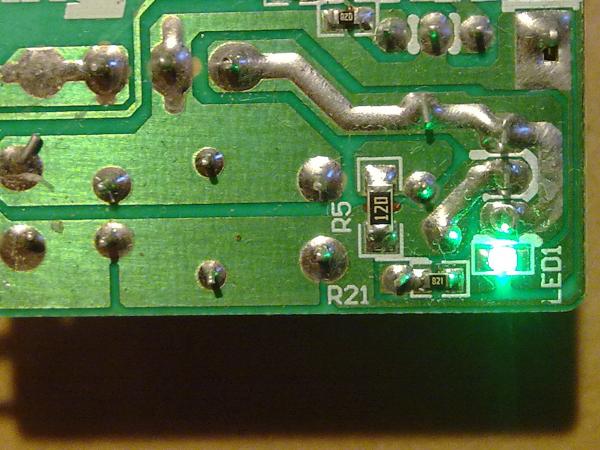

Звичайно, ідеальним було б встановити і другий конденсатор, але навіть і без нього блок живлення працює нормально, без стороннього шуму та мерехтіння світлодіода:

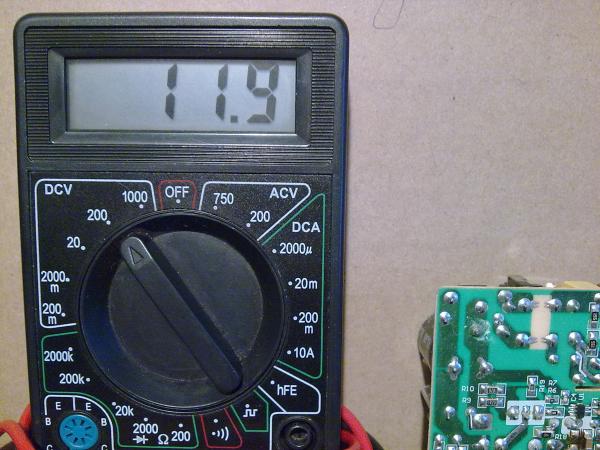

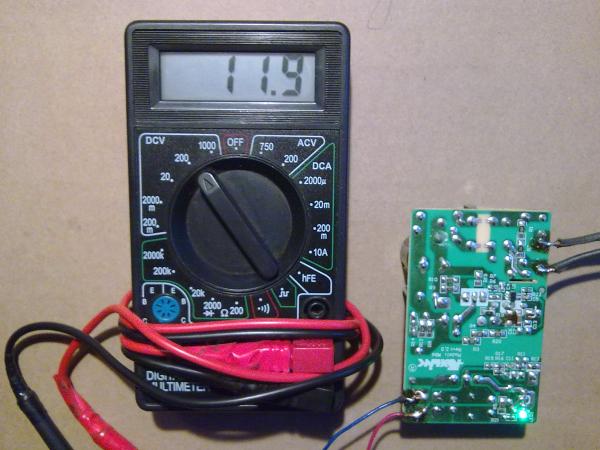

Після увімкнення адаптера в мережу було проведено вимірювання вихідної напруги, і воно виявилося в межах норми, а саме 11,9 Вольт:
На цьому ремонт пристрою можна вважати завершеним, так як йому була повернена працездатність, і його далі можна застосовувати за призначенням. Слід зазначити, що блок виконаний за досить хорошою схемою, яку, на жаль, не представилося можливим зарисувати, але в подальшому планується його невелика переробка, і буде представлений невеликий фрагмент схеми. На даний момент за швидким зовнішнім оглядом можна виділити хороший мережевий і вихідний фільтр, продуману схемотехніку управління силовим транзистором і хорошу стабілізацію вихідної напруги. Фізичне виконання пристрою також знаходиться на високому рівні, у вигляді жорсткого і рівного монтажу, чистоти пайки та використання прецизійних радіоелементів. Все це дозволяє отримати пристрій високої якості з точно заданими параметрами та характеристиками.
З загальних рекомендацій щодо пошуку несправностей, в першу чергу слід здійснити візуальний огляд, звертаючи увагу на потемнілі ділянки плати або пошкоджені радіоелементи. При виявленні згорілого резистора або запобіжника обов'язково потрібно прозвонити найближчі деталі, безпосередньо з'єднані з візуально пошкодженою. Особливо небезпечні напівпровідники та конденсатори у високовольтних ланцюгах, які в разі пробою можуть призвести до незворотних наслідків для всього пристрою при багаторазовому його включенні без виявлення повного списку пошкоджених компонентів. При правильній і уважній діагностиці в більшості випадків все закінчується добре, і поломку вдається усунути з заміною пошкоджених деталей на такі ж справні або близькі за номіналом або параметрами.
Відновлюйте і не викидайте пошкоджені пристрої і повертайте їх у стрій. І не потрібно говорити, що дешевше і простіше купити нове. Адже ремонт - це корисне і захоплююче заняття, що дозволяє розвинути навички не тільки відновлення, але й конструювання своїх власних пристроїв. Відвідуйте сайт "Паяльник" і підписуйтеся на цікаві вам статті, щоб не пропустити нові випуски. А в наступній статті буде описана переробка відремонтованого тут блоку живлення в зарядний пристрій для літій-іонної батареї, конструкція якої розглянута в статті Саморобна розбірна Li-ion 3S батарея з платою контролю та захисту HH - P3-10.8
