Реставрація касетного програвача

Давно без діла, морально та фізично застарілий касетний магнітофон може отримати друге життя та стати цілком пристойним касетним програвачем з непоганими характеристиками. Сучасна елементна база дозволяє провести таку переробку досить легко, з малими витратами часу. А режим "запис"? У наш час, коли майже на кожному куті торгують аудіокасетами з записами, по цінах, які лише трохи перевищують вартість "чистих", витрачати свій час на "писання" просто шкода. Якщо ж у когось виникнуть сумніви щодо якості роботи стрічкопровідного механізму радянського виробництва, то спробуйте виміряти коефіцієнт детонації у китайського плеєра після року експлуатації та порівняти показники.

Для модернізації з великого розмаїття імпортних мікросхем обрана ВА3521 ф. ROHM, яка є стереофонічним підсилювачем відтворення з електронним регулюванням гучності та вбудованим захистом вихідного каскаду від перевантажень. Непосреднє підключення магнітної головки до підсилювача відтворення мікросхеми без розв'язуючого конденсатора дозволяє розширити динамічний діапазон і покращити якість звучання. Електролітні конденсатори надають специфічні спотворення, і їх відсутність в ланцюгах проходження сигналу - досить відчутна перевага перед аналогічними мікросхемами. Мікросхема виконана у стандартному 18-вивідному корпусі DIP. Призначення виводів ІМС наведено у табл. 1, електричні параметри - у табл. 2, а схема програвача - на рисунку 1.

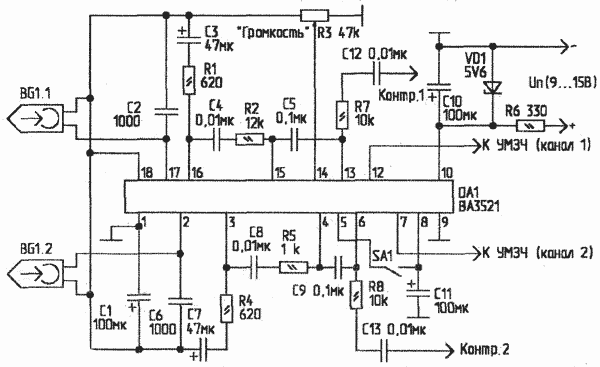

Рис. 1. Принципова схема програвача

Таблиця 1. Призначення виводів ВА3521

№	Призначення	DIP	№	Призначення
1	Загальний		18	Uпит/2
2	Вхід 2 каналу		17	Вхід 1 каналу
3	Корекція АЧХ		16	Корекція АЧХ
4	Корекція АЧХ		15	Корекція АЧХ
5	"Mute"		14	Гучність
6	-		13	-
7	Вихід 2 каналу		12	Вихід 1 каналу
8	"Mute"		11	-
9	Загальний		10	Uпит

Змінний резистор R3 здійснює електронне регулювання гучності в обох каналах одночасно. Ланцюги C5-R2-C4 та C8-R5-C9 коректують АЧХ відтворення відповідно до стандарту NAB для магнітної стрічки Fe₂O₃ (тип 1). При підключенні виводу 5 ІМС до виводу 8 вимикачем SA1, відбувається блокування виходу — режим "Mute" (відключення). Якщо такий режим не потрібен, можна залишити ці два виводи вільними. Елементи R6, VD1, С10 утворюють параметричний стабілізатор напруги, С11 — фільтруючий конденсатор режиму "Mute". Він встановлюється для усунення щелчків при вмиканні/вимиканні виходу. Ланцюги R7-C12 та R8-C13 обмежують струм на виводах контролю (нерегульовані виходи).

Таблиця 2. Електричні параметри програвача

До комплектуючих особливих вимог немає. Підходять практично будь-які загальнодоступні, в тому числі імпортні. Резистори — типу МЛТ, С2-33 з допуском не гірше +5% і потужністю не менше 0,125 Вт. Електролітні конденсатори повинні бути з напругою не менше 10 В, наприклад, типу К50-35. Їх ємність можна спокійно збільшити в 2...5 разів. Інші конденсатори — керамічні, К10-7в, К10-17, КМ з допуском не гірше ±10%. Стабілітрон VD1 підійде будь-який малопотужний з напругою стабілізації 4,7...6,2 В. Мікросхему ВА3521 допустимо замінити на ВА3520 або СХА8008Р, які виготовлені в аналогічному корпусі, мають ідентичну схему включення та незначні відмінності по електричним параметрам. При установці завідомо справних елементів схема починає працювати відразу, якоїсь налаштування або підбору за номіналами не потрібно.

Основна проблема, яка може виникнути — магнітна головка (її габаритні розміри та спосіб кріплення). Тому краще в апаратуру радянського виробництва встановлювати вітчизняну магнітну головку (ЗД24Н080, ЗД24Н091 і т.д.), в імпортну — аналогічну тій, що стояла. Заміну магнітної головки та її юстировку (регулювання висоти та кута нахилу) потрібно виробляти обов'язково! Контролювати правильність установки, якщо немає спеціальної вимірювальної апаратури, можна на слух, орієнтуючись на гучність та чистоту звучання високих частот у відтворюваній фонограмі. Відповідно, і касету необхідно вибирати з якісною записом та з великою кількістю високих звукових частот.

В переносних моделях магнітофонів та магнітол азіатської збірки вільного місця більше ніж достатньо, тому з установкою зібраної плати в корпус проблем зазвичай не виникає. У магнітофонах радянського виробництва, незважаючи на пристойні габарити корпусу, знайти вільне місце неподалік від магнітної головки буває складно. Можу запропонувати такий вихід: знайти на старій платі зону підсилювача відтворення, видалити всі вже непотрібні радіодеталі, акуратно вирізати місце під нову, встановити її в вирізане отвір та скріпити обидві плати між собою. Будьте уважні та не поспішайте при цій операції — можна випадково пошкодити інші необхідні вузли магнітофона: регулятор швидкості обертання двигуна, автостоп або блок живлення. Генератор стирання та підмагнічування, а також підсилювач запису зі старої друкованої плати видаляють. Якщо не хочеться возитися, достатньо видалити тільки стираючу головку та перерізати доріжку живлення до генератора.

При модернізації головна умова — зібраний підсилювач відтворення розмістити якомога ближче до магнітної головки та підключити його тільки екранованим проводом з якісною пайкою екрануючого проводу (оплетки).

В якості резистора для регулятора гучності можна спробувати використовувати вже наявний в апараті. Він підключається звичайним монтажним проводом. Якщо проводи виявилися занадто довгими, або резистор має незначний, але допустимий знос, і при регулюванні прослуховуються шорохи та тріск, підключіть блокуючий конденсатор ємністю від 0,01...100 мкФ між його середнім виводом та корпусом. Гучність звучання регулюється одночасно в двох каналах, тому шукати подвійний резистор немає необхідності.

Рівень вихідної напруги підсилювача відтворення досить високий та дозволяє використовувати регулятор тембру модернізованого апарата як активного, так і пасивного типу. Частіше за все елементи пасивних регуляторів спаяні безпосередньо на виводах змінних резисторів, і складнощів тут не виникає. Можна також скористатися мікросхемою типу TDA1524A, TDA1526, К174ХА48, яка забезпечує електронне регулювання гучності (в даному випадку не використовується), балансу та тембру ВЧ, НЧ одиночним резистором в обох каналах одночасно.

Як показала практика, навіть морально застаріла мікросхема УМЗЧ TDA2003 (К174УН14) "звучить" значно якісніше багатьох штатних мікросхем в апаратах азіатської збірки або транзисторно-трансформаторних підсилювачів — радянської. Вибір підсилювачів потужності в мікросхемному виконанні досить широкий. Орієнтуватися потрібно на напругу та потужність блоку живлення магнітофона, наявність та ціну мікросхеми. Встановлювати двоканальний підсилювач в переносній апаратурі та робити повністю стереофонічний варіант не має сенсу — батарейки швидше сядуть, та й динамік, як правило, є лише один. А для домашнього прослуховування краще зробити окремий виносний високоякісний підсилювач потужності з хорошою акустикою.

Якщо після модернізації залишився невикористаним ще один змінний резистор (раніше він був регулятором рівня запису), можна встановити додатково друковану плату УКВ-приймача з перестроюванням частоти на варикапах і використовувати цей резистор для електронного налаштування на радіомовну станцію. У цьому випадку кнопка "Запис" використовується для перемикання входу підсилювача потужності з виходу підсилювача відтворення на вихід приймача.
