Ремонт сигналізацій

ENFORCER 100A8

Сигналізація ENFORCER 100A8 досить поширена. Вона була однією з перших систем, в якій застосовано змінний код - т.н. динамічний. Але через деякий час вона перестає слухатися брелка. При цьому не світиться індикатор на брелку. Заміна елемента живлення результату не дає. На осцилограмі видно, що на 5 ніжці кодера NTQ105 сигнал при натисканні кнопки з’являється. Але не слід одразу міняти високочастотний транзистор (хоча перевірити його слід). Відновити працездатність брелка можна додаванням резистора опором приблизно 2К між 5 ніжкою кодера та катодом діодів D3, D1, D4. Зручніше всього це зробити, як показано на малюнку 1.

Після цього при натисканні загоряється світлодіодний індикатор брелка, і система починає слухатися брелка. Це не найкращий спосіб відновлення працездатності брелка. Краще замінити мікросхему кодера. Але для більшості ремонтників вона недоступна. І навіть якщо вам вдасться знайти таку мікросхему від іншої сигналізації, іншого виробника, то заміна її не дасть потрібних результатів, оскільки кодер попередньо програмується. І одне з програмованих значень - 64-бітний код виробника.

Володимир Вандишев

TITAN-Т3003, GOLDEN BAT - Т3003

В останніх моделях даних систем, що постачаються в нашу країну, в комплект входили брелки з платою AM-33. Система працює нормально, але в середньому через місяць після початку експлуатації система перестає слухатися брелків управління. Кодований сигнал передається, все працює, здавалося б, нормально, але управління повністю відсутнє. Правда, іноді зберігається управління за другою командою (з якоїсь причини в сигналізаціях прийнято називати - управління другим каналом).

Для відновлення управління необхідно замінити D1, D3 і мікросхему кодера PT2262, але це дорогий шлях вирішення питання. Можна просто поставити перемичку між 9 виводом кодера PT2262 і загальною точкою діодів D1, D3 (штрихова лінія А - В на рис. 1). Дане рішення є коректним, оскільки не суперечить технічним даним фірми Princeton Technology Corporation на даний тип кодерів.

Володимир Вандишев

Багатьох не влаштовують багатотональні сирени (6 тональні) своїми переливами. Є спосіб це виправити. Потрібно відкрити сирену, там невеличка купка деталей, знайти мікруху (вона там одна) в конкретній моделі у мене стоїть TS-023B. Там стоять шість перемичок від ніжок 2,3,4,5,6,7 до плюса живлення мікросхеми. Перерізаючи або з’єднуючи ту чи іншу перемичку, досягаєте такої тональності, яка вас влаштовує. Також з однотональної можна зробити багатотональну.

Прислав Bessonov

6-ти тональна сирена

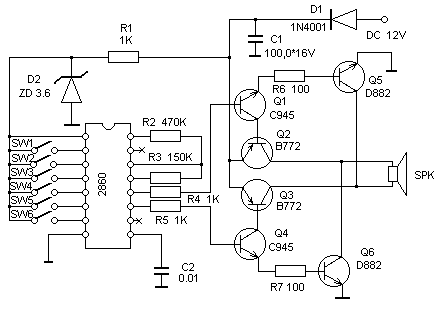

В доповнення до вибору типу і кількості “мелодій” 6-ти тональної сирени наводжу схему поширеного типу сирен. Варіації можуть бути за типом мікросхеми синтезатора звуку і типу транзисторів. Це прості сирени, які продаються окремо або комплектуються більшістю систем сигналізації.
Але в деяких системах вибір “мелодії” входить у число програмованих функцій або здійснюється оперативно з дисплея, встановленого в салоні автомобіля (наприклад - Pro Star SE1000). У цих випадках слід звернутися до інструкції з експлуатації.

Володимир Вандишев

Micro Car Alarm. Раптово перестає реагувати на команди з пульта д/у. Світлодіод на пульті при натисканні на клавіші пульсує. Перевірка запобіжників і схеми підключення нічого не дала. Шукав - шукав і вирішив поміняти батарейку в пульті. Все запрацювало. Уже два випадки. Висновок - схема пульта дуже критична до напруги 12V.

Прислав Bessonov

LUXOR

Корейська сигналізація з дистанційним запуском двигуна. Спочатку приблизно через рік після початку експлуатації перестає працювати. Напруга на виході 78L05 складає замість +5В приблизно 3В.

Частіше за все при такій несправності необхідно замінити конденсатор C26, розташований поруч з роз’ємом системи (див. рис).

Володимир Вандишев

У всіх Laserline горять трансформатори п'єзосирени і TIP122. В трансформаторі немає ізоляції між обмотками - звідси пробій. Розбираємо при допомозі паяльника - нагріваємо залізо (довго) і витягуємо ферит. Перемотуємо I-2х33вт 0,2мм II-1000вт 0,1мм. Не забудьте лавсан, фтороласт, папір між обмотками.

Якщо Laserline забув код і стоїть в режимі Armed, то робимо скидання процесора. Десь поруч стоїть ~ 56 Ом потужний SMD, його ногу, що ближча до процесора, коротимо на 1 сек на землю, в іншій модифікації, здається, 5 ніжку процесора на +5V через ~ 500 Ом. Після цього програмуємо знову пульти.

Не завжди поспішайте ремонтувати сигналізації, сирени. Пам'ятайте про Vallet mode. У ньому центральний замок і лампи працюють, а сирена - ні.

- Якщо не працюють ультразвукові датчики - майже завжди винні 40кГц резонатори (генерують, але не на 40кГц)
- Дуже часто у китайських сигналізацій неякісні резонатори 3,5МГц
- Не працює сирена, частина блокувань, не миготять лампи - перевір тр-р включення сирени (зазвичай TIP122) і збірку ULN2003 або TA62003
- Часто в сирені в обриві проводи, що йдуть на дифузор динаміка, міняємо на МГТФ великого перетину або від старого динаміка; при обриві всередині котушки іноді можна змотати виток і припаяти до виводу (приклеїти БФом обов'язково)

Vlad
