Ремонт світлодіодної підсвітки електрочайника
Одного разу в мене зламалося підсвічування електрочайника. Розібравши чайник, я виявив всередині 2 світлодіода та згорілий (світлодіоди, як не дивно, залишилися цілими) резистор, що з'єднує світлодіоди з живленням нагрівального елемента. Після цього я вирішив зробити більш надійне підсвічування. Отриманий мініатюрний пристрій можна використовувати і в інших місцях, де потрібне живлення індикаторних світлодіодів від електричної мережі.
Заходи безпеки:
- Пристрій гальванічно з'єднане з мережею 230 В, дотик до нього смертельно небезпечний;
- Якщо ви будете використовувати пристрій для підсвічування електрочайника, як і я, врахуйте, що воно працює при високій температурі. Тому використовуйте термостійкі матеріали: проводи у фторопластовій або силіконовій ізоляції, а не в ізоляції з ПВХ. Заізолюйте плату поліімідним (каптоновим) скотчем, якщо можливо, прокладіть між нею та нагрівачем теплоізолюючу прокладку з асбестокартону або слюди.

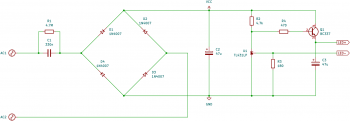

На малюнку показана принципова схема пристрою.
Схема зібрана на регульованому джерелі опорної напруги TL431. Його вихід посилено транзистором BC337. Резистор R4 запобігає самовозбуждению TL431 через вихідний конденсатор. Резистор R3 вимірює струм, що протікає через світлодіоди. Щоб змінити струм, перерахуньте опір R3 за законом Ома.
Ємність гасного конденсатора C1 визначається за допомогою наступної формули. Врахуйте, що в ній використовується не напруга на навантаженні (світлодіодах), а напруга після діодного моста. З номіналами, як на схемі, і навантаженням у вигляді двох світлодіодів, вона становить приблизно 25—27 В.
Через TL431 повинен протікати струм 3—5 мА. При іншій напрузі на навантаженні може знадобитися змінити опір резистора R2.
Резистор R1 розряджає C1 після відключення живлення. Його номінал можна змінювати в широких межах.

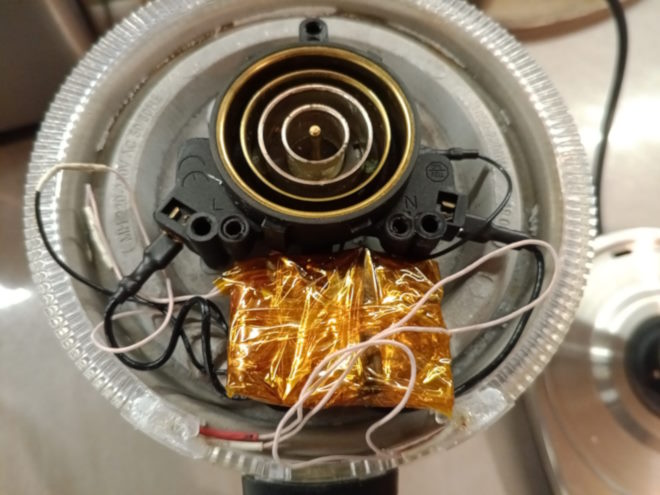

Пристрій збирається на друкованій платі, створеній в KiCad. Згладжуючі конденсатори паяються з зворотного боку плати і кладуться набік, TL431 встановлюється з зворотного боку плати під R2 та R4. BC337 кладеться набік плоскою стороною до плати. Гасний конденсатор C1 може виступати за межі плати. Усе це дозволило зробити плату вкрай компактною, 32 на 34 мм, що дозволило їй вміститися в електрочайнику. На наступному малюнку показано готовий пристрій, встановлене в чайник. Світлодіоди закріплені в призначені для них місця за допомогою прозорого поліуретанового клею.
На наступному малюнку показано роботу підсвічування. Спочатку стояли сині світлодіоди, але я вирішив поставити зелені.
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
U1 | ІС джерела опорної напруги |
TL431
|
1 | |
Q1 | Біполярний транзистор |
BC337
|
1 | |
D1-D4 | Випрямляючий діод |
1N4007
|
4 | |
Світлодіод | 2 | Індикаторний 5 мм | ||
C1 | Конденсатор | 330 нФ 600 В | 1 | Плівковий |
C2, C3 | Конденсатор | 47 мкФ 50 В | 2 | З зворотного боку плати, під діодами випрямляча |
R1 | Резистор |
4.7 МОм
|
1 | Високовольтний |
R2 | Резистор |
4.7 кОм
|
1 | 0,25 Вт |
R3 | Резистор |
180 Ом
|
1 | 0,25 Вт |
R4 | Резистор |
470 Ом
|
1 | 0,25 Вт |
Прикріплені файли:
- kettle_light.zip (38 Кб)
- Plata.pdf (8 Кб)
- Shema.pdf (12 Кб)
