Ремонт світлодіодної лампи 220 В

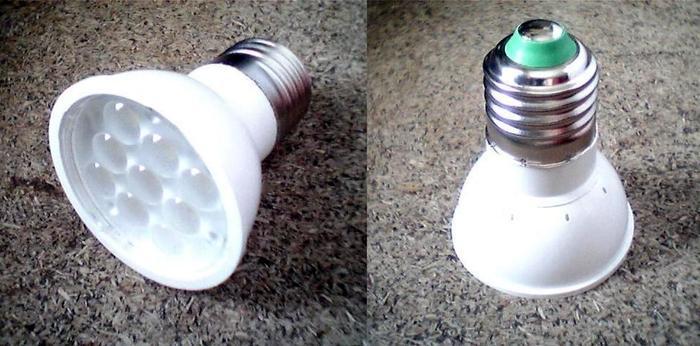

Принесли лампочку (рис.1). Кажуть, що згоріла не проіснувавши й чотирьох місяців, але перш ніж викинути, хотілося б подивитися, як вона влаштована.

Рис.1

Перша розбирання – не оптимальна, але зате повна

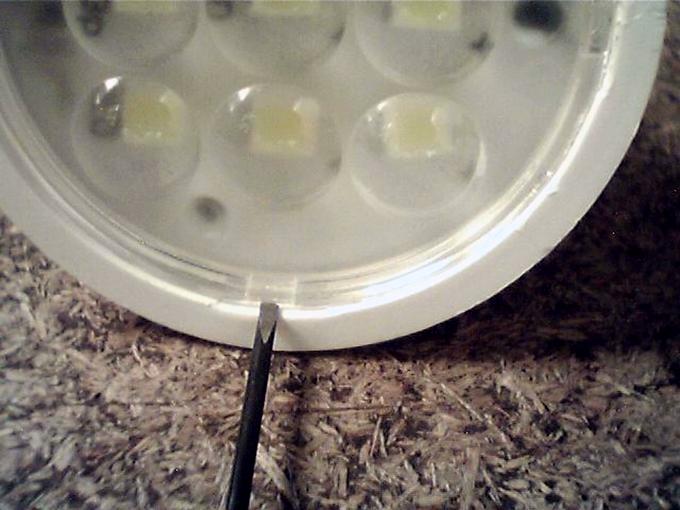

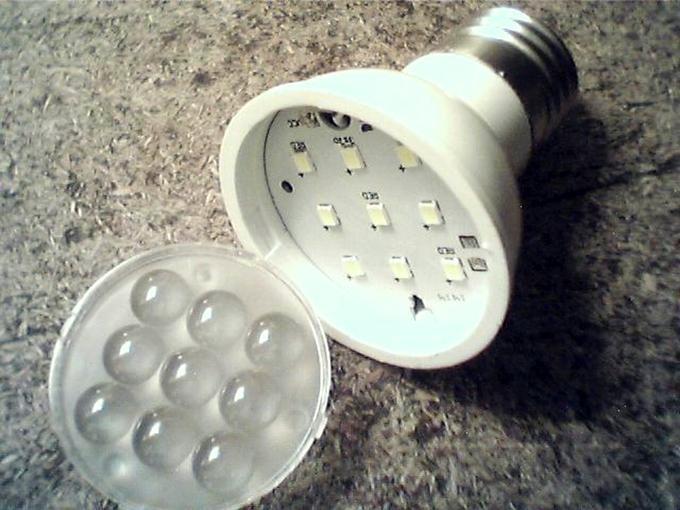

Спочатку виймаємо світлорозсіювальну панель. Вона зафіксована чотирма невеликими виступами в пазах, і потрібно «пройтися по колу» тонкою годинниковою викруткою, по черзі піддираючи панель (рис.2, 3).

Рис.2

Рис.3

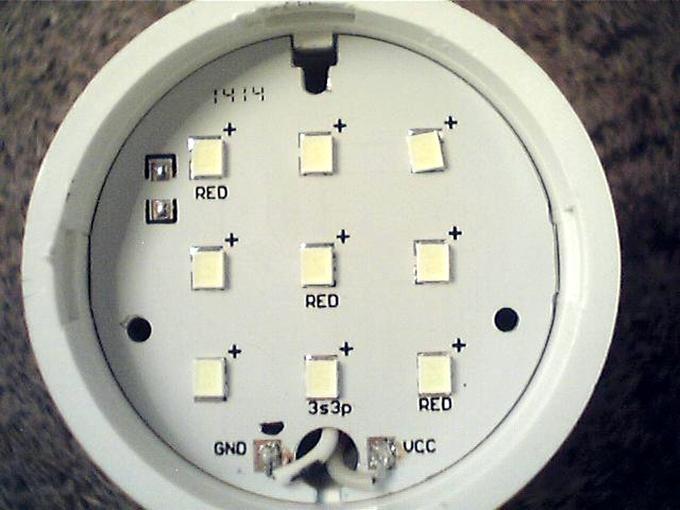

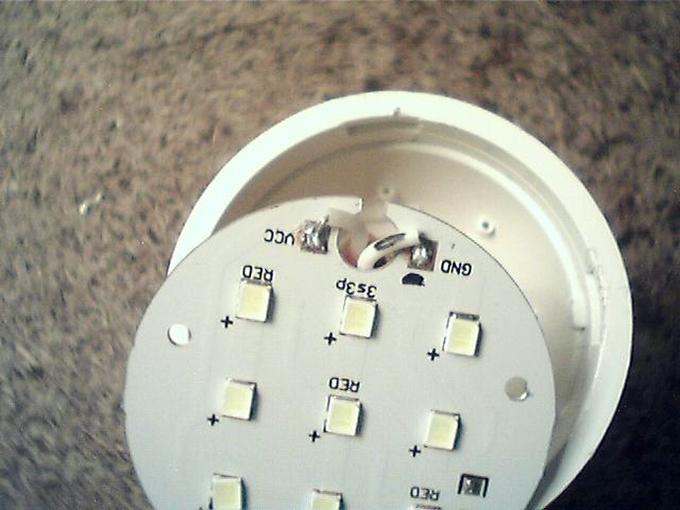

Написи «RED» на пластині зі світлодіодами говорять про те, що на ній можуть бути закріплені світлодіоди різного кольору світіння (рис.4). Місця підпаяки проводників живлення підписані (GND - «мінус» і VCC – «плюс»).

Рис.4

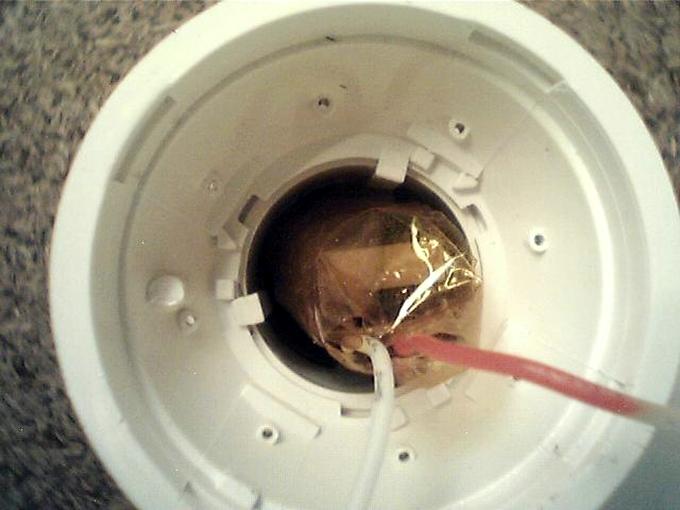

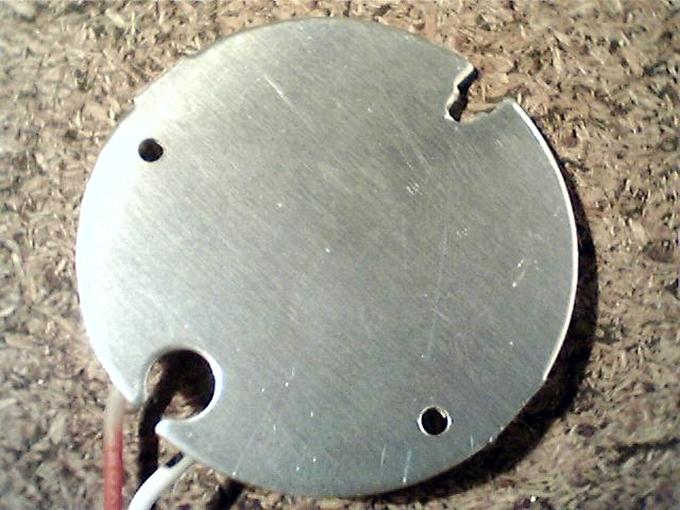

Пластина сидить туго, але виймається, якщо її піддягти викруткою через наскрізні отвори (рис.5), і тоді відкривається вид на невелику друковану плату з електронною начинкою. Плата загорнута в ізоляційну плівку, дуже схожу на лавсанову (рис.6). Не можна не помітити, що один з проводів пофарбований у світло-червоний колір (іде до VCC, тобто «плюсове» живлення), і що в місці кріплення конусної частини корпусу до циліндричної видно якісь фіксатори. Сама пластина з алюмінієвого сплаву (рис.7).

Рис.5

Рис.6

Рис.7

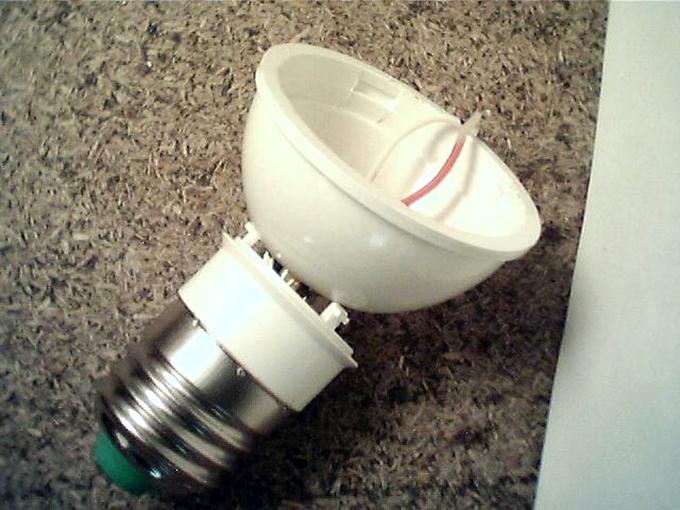

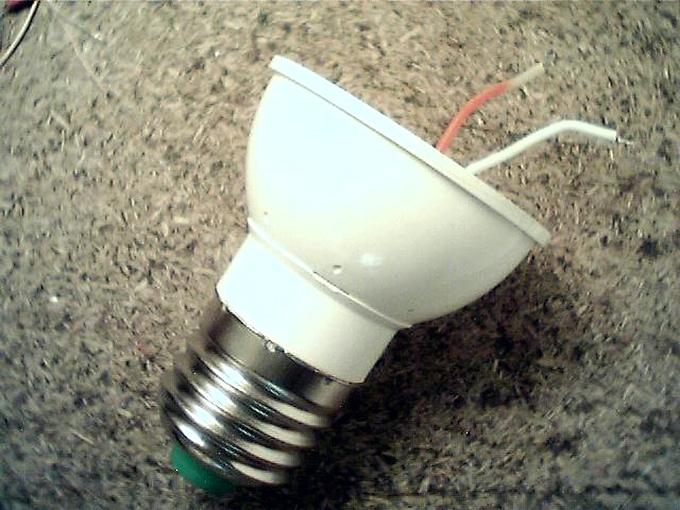

Начинка вільно переміщається з боку в бік, але не виймається – схоже, що її тримають короткі проводники, тому проводи від пластини зі світлодіодами відпаюємо (рис.8). Якщо після цього конусну частину повернути з невеликим зусиллям за годинниковою стрілкою, то білий пластиковий корпус роз'єднується (рис.9), але до друкованої плати все одно не підлезти.

Рис.8

Рис.9

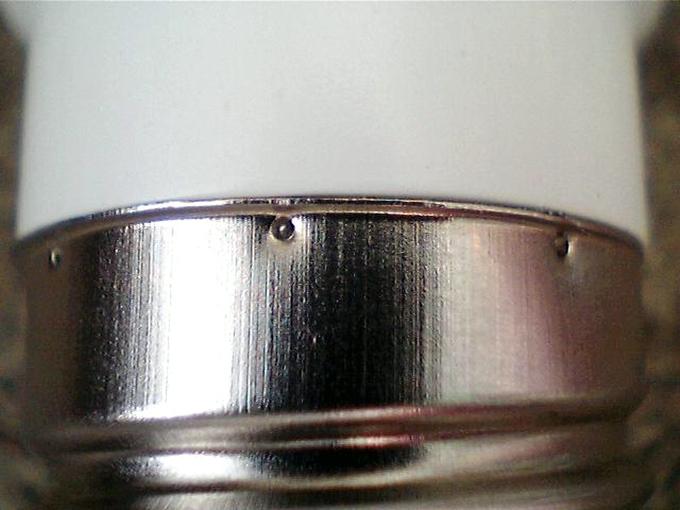

Дивимося, як кріпиться металевий цоколь до пластику – тонка жесть точково продавлена в кількох місцях (рис.10). Щоб розібрати, потрібно або нагріти метал (пластик) і зняти цоколь, або висвердлити продавлені місця свердлом трохи більшого діаметра. Оскільки в голові вже сидить думка «а раптом відремонтується» - вибираємо другий варіант, як менше болісний, а потім при збірці можна буде втиснути краї отворів всередину або зробити такі ж кріплення в нових місцях.

Рис.10

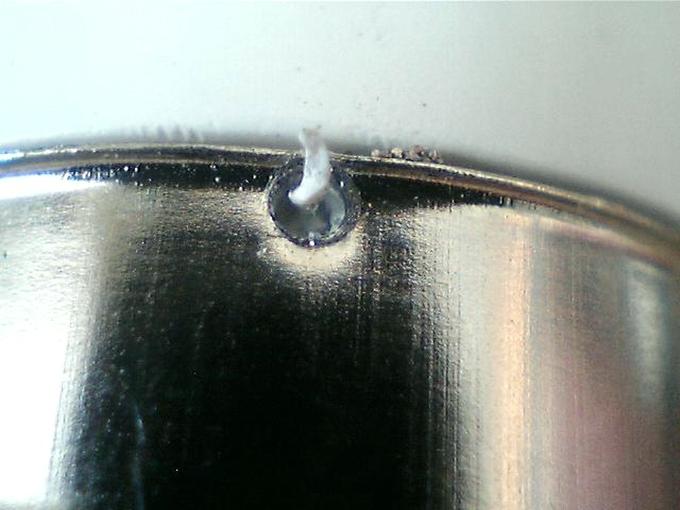

Пластиковий корпус збираємо (так його зручніше тримати в руці) і сверлом 1,2 мм обережно просверлюємо жесть настільки, щоб у пластмасі не було дуже глибоких заглиблень (рис.11).

Рис.11

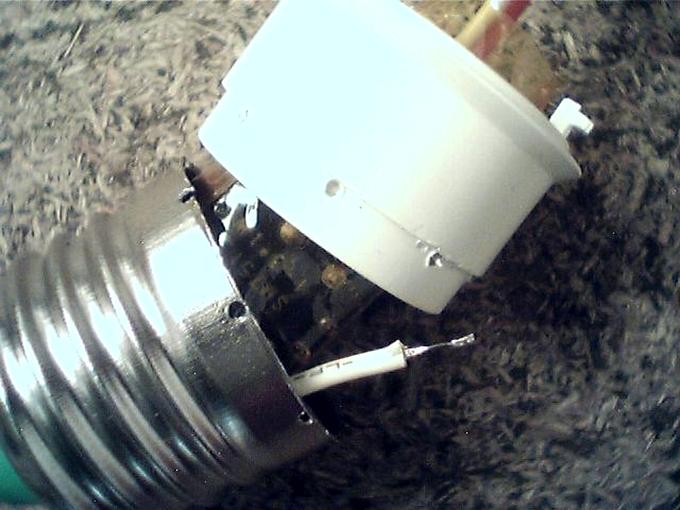

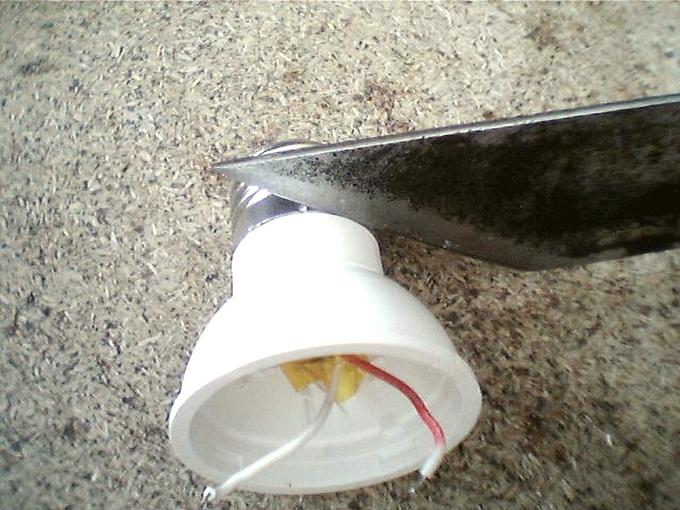

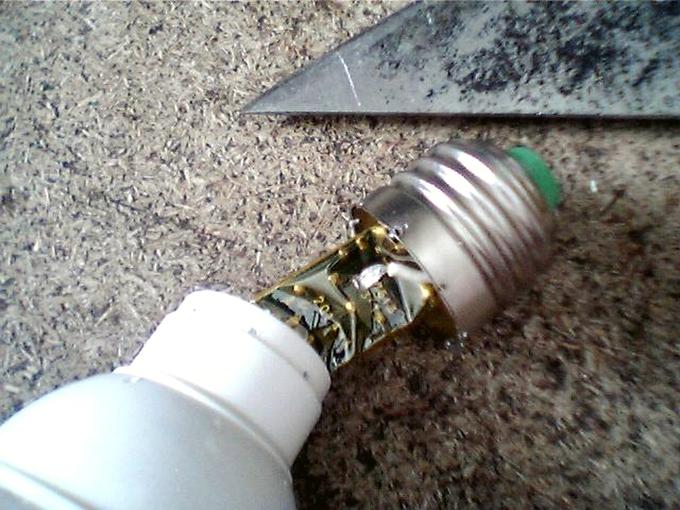

Потім у місце з'єднання цоколя з пластиком вставляємо товсте і не дуже гостре лезо ножа (рис.12) і «розшевелюємо» з'єднання, поки воно повністю не розійдеться (рис.13, 14).

Рис.12

Рис.13

Рис.14

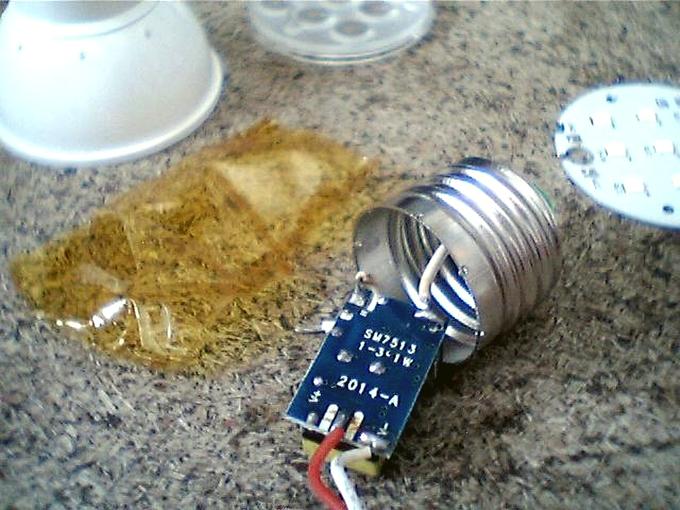

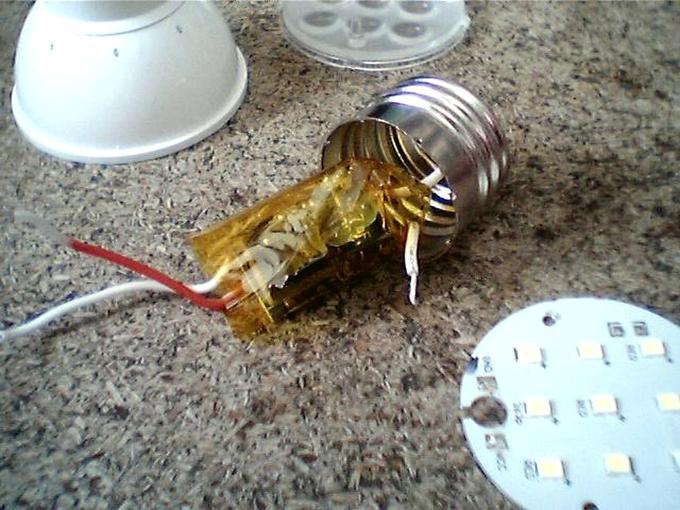

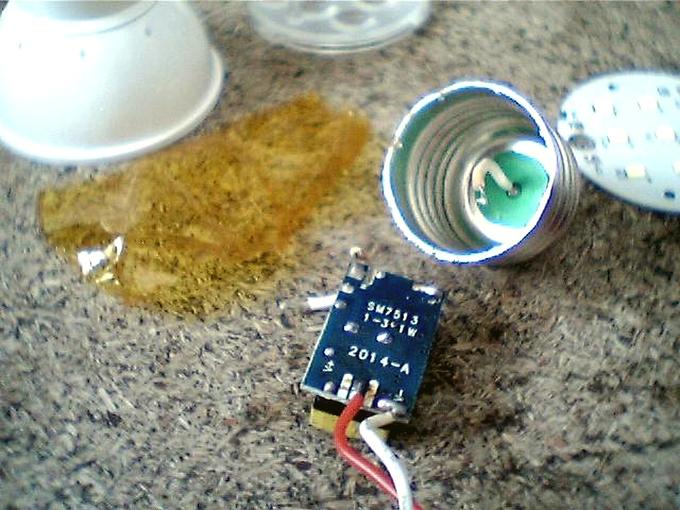

Видно, що провід, що йде від друкованої плати до різьбової частини цоколя, притискається до нього тільки механічно (без пайки), а провід, що йде до центрального контакту цоколя, дійсно короткий, і щоб оглянути електронну начинку, його слід відпаяти зі сторони друкованої плати (рис.15, 16, 17).

Рис.15

Рис.16

Рис.17

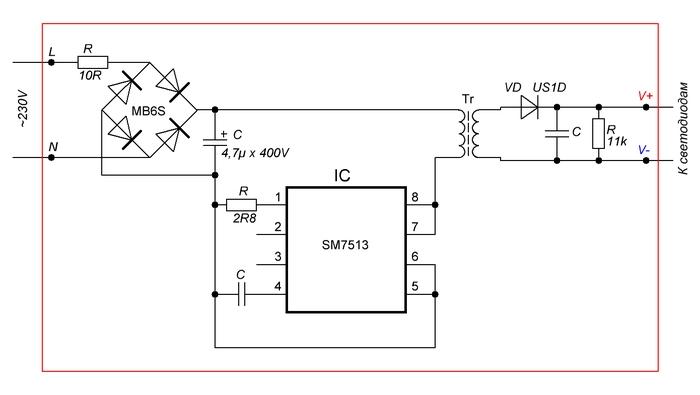

З друкованої плати була знята принципова схема (рис.18) - вона дуже схожа на ту, що знаходиться в мережі за запитом «LED драйвер SM7513» (є в додатку до цього тексту), але спрощена фільтрація випрямленого високовольтного живлення і відсутні елементи захисту від імпульсу зворотної полярності, що стоять паралельно первинній обмотці трансформатора.

Рис.18

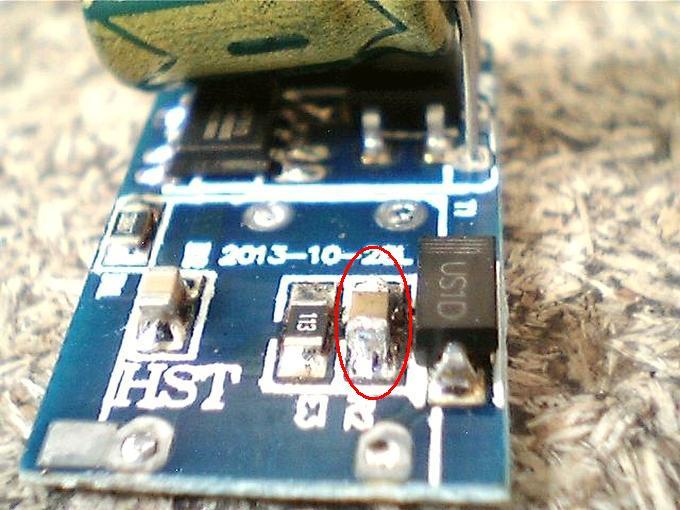

Причина несправності знайшлася одразу – під час початку «прозвонки» тестером в ланцюзі вихідного живлення V+/V- виявилося коротке замикання. Спочатку підозра впала на діод VD US1D, але він виявився справним, а «коротило» керамічний конденсатор С (рис.19) – щоб до нього добратися, потрібно випаяти трансформатор перетворювача.

Рис.19

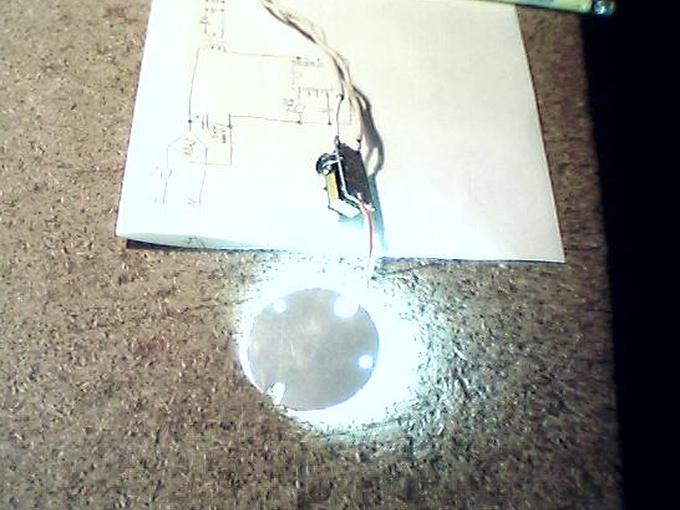

За описом до схеми з мережі цей конденсатор повинен мати ємність 10 мкФ і робоча напруга 16 В, але саме такого на заміну знайти не вдалося, тому був встановлений 5,6 мкФ, 16 В. Після повернення трансформатора в плату і підпаяки до неї світлодіодної панелі і мережевого проводу проведено пробне включення (рис.20). Все благополучно запрацювало, і приблизно через годину були перевірені температурні режими – алюмінієва пластина грілася (але це так і повинно бути), а електроніка на платі була трохи теплою.

Рис.20

Проводи були відпаювані, лампочка зібрана і вкручена в настільний світильник, де без проблем пропрацювала ще кілька годин – ніяких збоїв помічено не було.

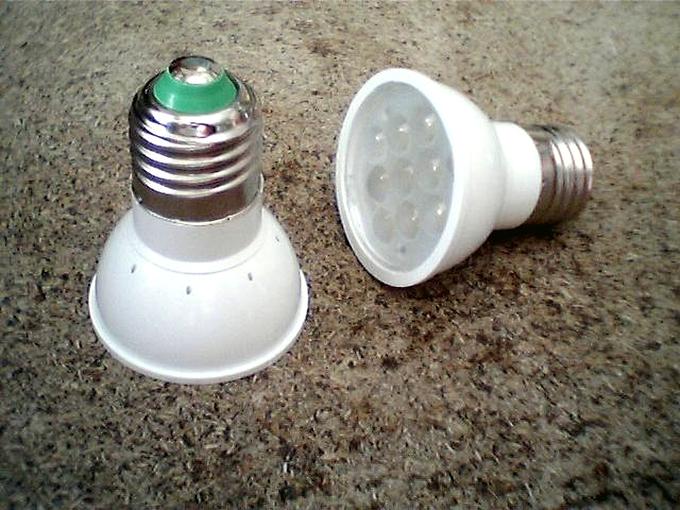

Коли повертав лампочку обрадуваному господарю, виявилося, що у нього в запасі лежать ще дві такі ж згорілі (рис.21). Ну, що ж – давайте і їх подивимося…

Рис.21

Опис неповної розбирання (швидкий варіант)

Знаючи конструктивні особливості лампи, достатньо просвердлити отвори в цоколі, зняти його, а потім відпаювати від плати провідник, що йде до центрального контакту. А довгі проводи живлення, що йдуть до світлодіодної панелі, дозволяють вийняти плату з електронікою. Тепер тестером можна «прозвонити» ланцюг живлення світлодіодів і в разі виявлення короткого замикання знайти його причину і усунути. У цих двох ламп також були «пробиті накоротко» конденсатори. Один з них був замінений на 5,6 мкФ на 16 В, але так як більше таких конденсаторів не було, то в третю лампу були впаяні два конденсатори – керамічний 0,1 мкФ на 16 В і паралельно йому, але вже з іншого боку плати, електролітичний 10 мкФ на 16 В (фотографій, на жаль, немає, але по рисункам 16 і 17 зрозуміло, куди паяти і що місця в цоколі для цього достатньо). Після установки додаткового конденсатора габаритний розмір плати трохи збільшився, і довжини старої лавсанової ізоляційної стрічки стало не вистачати, і тому плату довелося додатково обернути фторопластовою стрічкою відповідного розміру.

Звичайно, описаний тут «пробій» конденсаторів - це не єдина можлива поломка в лампі, є в ній і інші елементи, але так як їх не багато, то ремонт не може бути складним. Просто потрібно деякий час, щоб «прозвонити» діоди в високовольтному випрямляючому мосту MB6S і US1D у вторинній ланцюзі, перевірити цілісність резисторів, оцінити зовнішній вигляд мікросхеми SM7513 на предмет перегріву корпусу (або навіть його руйнування) і, звичайно ж, звернути увагу на електролітичний конденсатор 4,7 мкФ 400 В (не потік і не роздулося чи він). При наявності блоку живлення з регульованим вихідним напругою, можна перевірити працездатність світлодіодної панелі, подавши на неї живлення через резистор опором 1…10 Ом.

Під час перевірки лампи в розібраному стані не слід нехтувати правилами техніки безпеки при роботі з напругою 220 В!

Андрій Гольцов, r9o-11, м. Іскітим, січень 2018
