Ремонт СВЧ-печей

Як влаштована та працює СВЧ піч

БЛОК ЖИВЛЕННЯ МАГНЕТРОНА

Блок живлення магнетрона забезпечує виробництво живильних напруг: Анодне напруження Uа = 4000 вольт A = 300 мА. Напруга нагріву U = 3,15 вольт А = 10 Ампер.

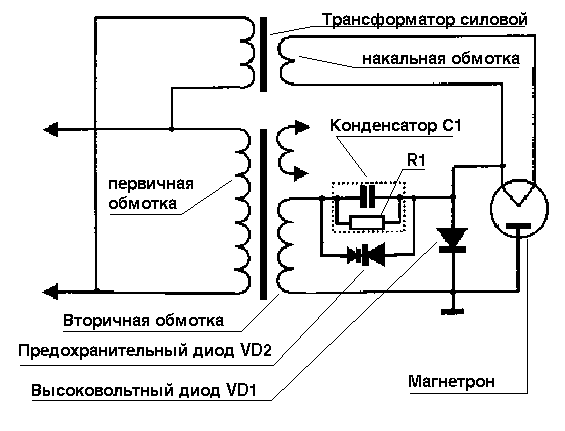

Напруга ~220 вольт через спеціальну схему керування подається на первинну обмотку силового трансформатора. Далі за допомогою силового трансформатора (який виконує також роль стабілізатора) напруга подається на схему подвоєння напруги, зібрану на VD1, C1. Опір R1 має номінал від 1 до 10 МОм і потрібно для того, щоб забезпечити розряд конденсатора C1 при вимкненій печі. У імпортних конденсаторах резистор монтується всередині. Запобіжний діод VD2 (плавкий діод) слугує для захисту трансформатора від перегріву у випадку короткого замикання в магнетроні або надмірному підвищенні напруги на конденсаторі C1. Працює на пробій як Р2М у телевізорі Фунай. При короткому замиканні різко підвищується струм у вторинних обмотках, що призводить до збільшення струму у первинних обмотках і перегорає запобіжник. Цим діодом можна знехтувати, тобто не встановлювати його, але в цьому випадку необхідно встановлювати запобіжник строго за номіналом. Бували випадки, коли до нас надходили печі з знятим плавким діодом і запобіжником з (цвяха). Після такого ремонту захисту не залишається, і бідний трансформатор схожий на розплавлений сир. Якщо виміряти напругу на катоді магнетрона, вона буде рівно -4000 вольт (негативна), значить на аноді відносно катода напруга буде рівно +4000 вольт.

МАГНЕТРОН

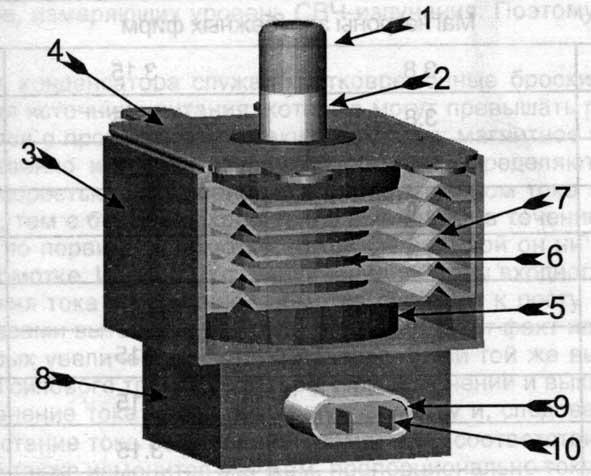

1. Металевий ковпачок надягнений на керамічний ізолятор 2. 3. Зовнішній корпус магнетрона 4. Фланець з отворами для кріплення. 5 Кільцеві магніти слугують для розподілу магнітного поля. 6. Керамічний циліндр для ізоляції антени. 7. Радіатор слугує для кращого охолодження. 8. Коробочка фільтра. 9. Вузол з'єднання магнетрона з джерелом живлення містить перехідні конденсатори, які разом з дроселями утворюють СВЧ фільтр для захисту від проникнення СВЧ випромінювання з магнетрона. 10. Виводи живлення.

Магнетрон - це вакуумний діод, анод якого виконаний у вигляді мідного циліндра. Не буду вдаватися в подробиці роботи магнетрона, скажу тільки, що робоче напруження анода магнетрона коливається від 3800 до 4000 вольт. Потужність від 500 до 850 Ватт. Напруга нагріву від 3,15 до 6,3 вольта. Магнетрон кріпиться безпосередньо на хвилеводі. У тих печах, де виробник розміщує магнетрон з коротким хвилеводом, можна спостерігати такий дефект, як пробій слюдяної прокладки. Виникає це в результаті забруднення прокладки. Зараз ціна слюдяної прокладки знаходиться в межах 40-50 рублів. Вирізати прокладку можна звичайними ножицями.

Дефекти магнетронів: 1. При пробої прокладки часто бувають випадки, коли ковпачок розплавляється. Можна замінити на ковпачок з іншого магнетрона. 2. Як будь-яка лампа, він може втрачати свою емісію, в результаті чого значно скорочується потужність енергії і збільшується час приготування. Можна збільшити тривалість служби магнетрона, додавши напруги нагріву. Для цього необхідно домотати 0,5 витка нагрівної обмотки. (в деяких випадках вдається продовжити термін служби до 3 років) 4. Пробій перехідних конденсаторів можна виявити за допомогою тестера. Пробій відбувається на корпус магнетрона. Лікується шляхом заміни вузла 9 (див. малюнок).

При заміні магнетрона необхідно строго дотримуватися правил. 1. Діаметр антени і кріплення повинні точно збігатися з оригіналом. 2. Магнетрон має щільно стикатися з хвилеводом. 3. Довжина антени має точно відповідати оригіналу. 4. Потужність магнетрона повинна збігатися.

Ціна магнетрона на радіоринку від 47 до 70 доларів. Краще купувати магнетрони в компаніях, де дадуть можливість обміняти його, якщо, наприклад, не підійде посадкове місце.

ВИСОКОВОЛЬТНИЙ ДІОД

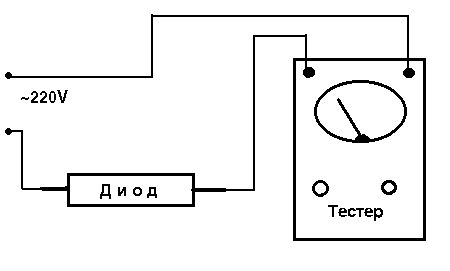

Представляє собою велику кількість з'єднаних послідовно діодів в одному корпусі. Перевірити тестером неможливо. Але є один метод, що дозволяє з певною точністю перевірити діод. Якщо підключити його згідно даної схеми. Вимірювання проводиться в двох напрямках, для чого діод необхідно перевернути.

ЗАХОДИ БЕЗПЕКИ ПРИ РОБОТІ З МІКРОХВИЛЕВИМИ ПЕЧАМИ

1. Нельзя включати піч при відкритій дверці або сітці.

2. Нельзя робити отвори в корпусі.

3. При заміні магнетрона будьте особливо уважні. Не залишайте монтажного сміття в хвилеводі. Сміття призведе до коливання СВЧ хвиль в хвилеводі і в результаті чого СВЧ піч буде випромінювати (як атомний реактор).

4. Завжди розряджайте ємність в ланцюгах живлення магнетрона шматком ізольованого проводу (резистор іноді виходить з ладу).

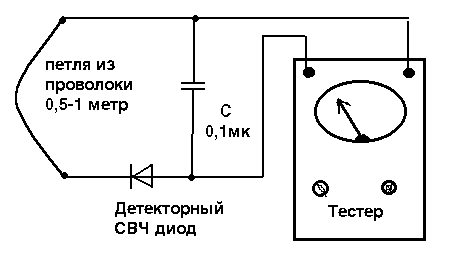

Проста схема для виявлення СВЧ випромінювання.

Вся інформація взята з сайту телемастер

В коментарях до статті ви можете задати питання щодо ремонту СВЧ печей. Формат питання має бути таким:

1. Назва, модель, рік випуску
2. Що вже робили? Що перевіряли? Наведіть контрольні виміри та іншу інформацію.
3. Чи є елементи з видимими пошкодженнями?
4. Яким вимірювальним обладнанням ви розпоряджаєтеся.
5. І іншу детальну інформацію

Якщо ця інформація відсутня, ваш коментар, найімовірніше, не пройде модерацію і буде видалений.
