Ремонт роз'єму mini jack 3.5 мм

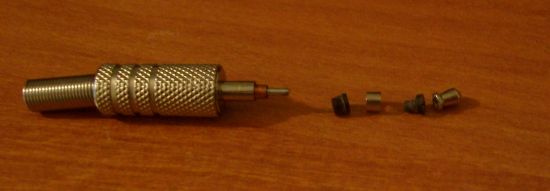

Буває таке, що купивши щось в інтернет-магазині (особливо на китайському) попадається брак. Щось можна відремонтувати, а щось можна викинути. Ось і мені попався такий mini jack 3.5 мм, який розсипався після падіння на підлогу.

Щоб його зібрати, нам знадобиться: супер-клей, пінцет, штатив "третя рука", наждачка нульовка для видалення залишків клею з штекера і звичайний мультиметр для прозвонки, щоб переконатися, що все працює.

І так, почнемо:

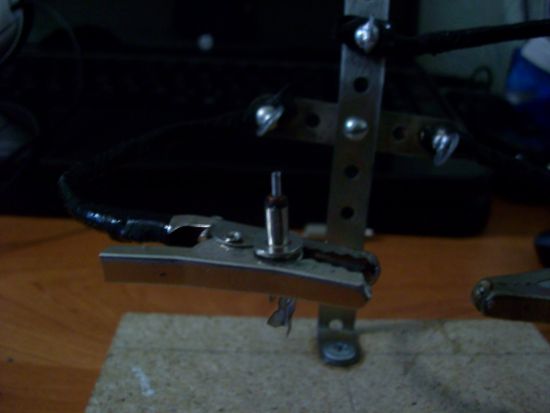

1. Розберемо і закріпимо на "третій руці"

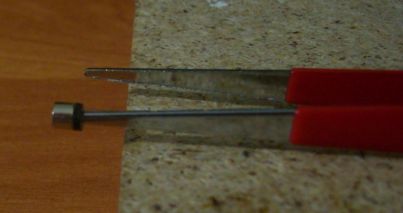

2. Візьмемо пластиковий ізолятор, що знаходиться між контактами правого каналу та загальним, намазуємо тонким шаром клею

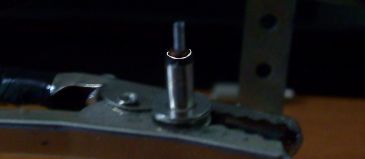

і акуратно вклеїмо як показано на фото (нижче)

3. Далі склеїмо аналогічно контакт правого каналу з ізолятором, що знаходиться між контактами правого каналу та лівого.

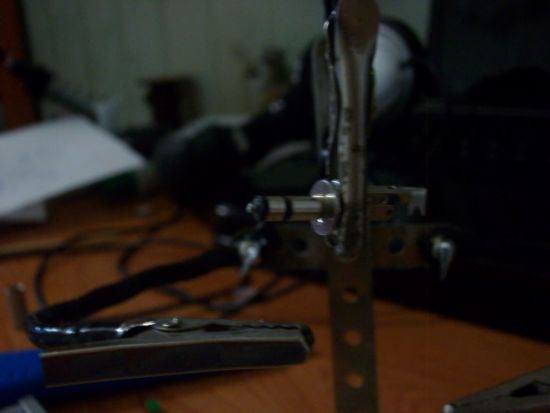

4. Коли все висохне через 5-7 хвилин, можна склеїти в одне ціле те, що робили в пунктах 2 і 3, намазувати клей тонким шаром навколо штирка на пластиковий ізолятор де на фото (нижче) буде показано

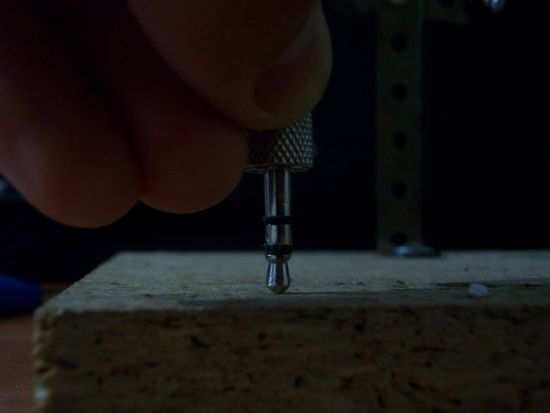

5. Приклеюємо контакт лівого каналу і прижимаємо до столу, щоб схопилося

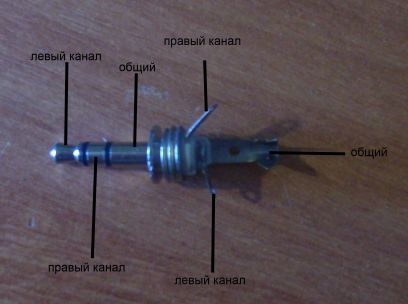

6. Коли все склеїться, потрібно прозвонити мультиметром, як показано на фото (нижче).
