Ремонт лабораторних джерел живлення Mastech серії HY

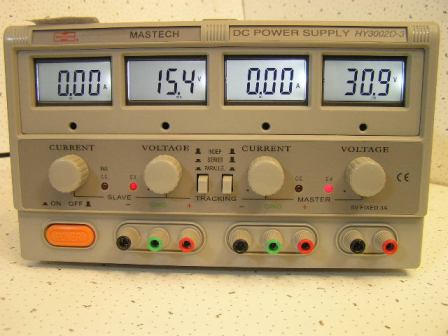

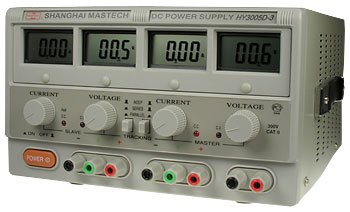

Отже, пару тижнів тому мені дісталося кілька несправних лабораторних  DC БП: Mastech HY3005D-3

;

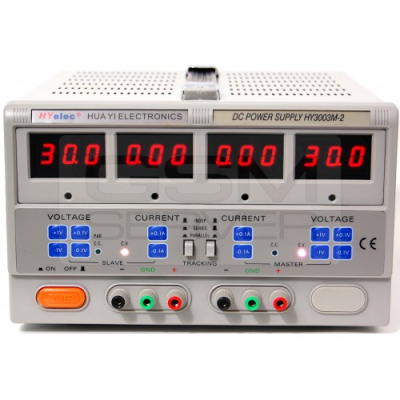

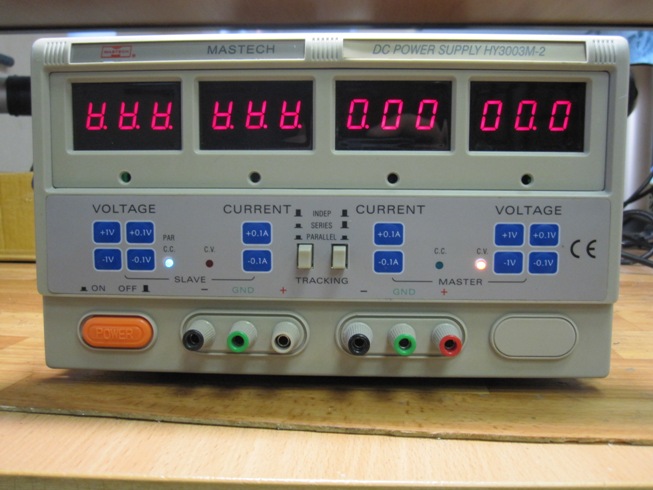

HY3003M-2

і HY3002D-3

.

Поясню маркування: HY-серія; перші дві цифри - макс. напруга (30 В); другі - максимальний струм (5,3 і 2 відповідно). Літера позначає тип: M-кнопковий, D-крутний ручки. Остання цифра означає кількість каналів (3-й канал фіксований: +5В, 3А).

Отже, хоча й різнилися трохи симптоми, суть була одна у всіх - не працює один канал з тих, чи інших причин. У одного ще й на іншому каналі не регулювався струм.

Почав я з відкриття БП 3005:

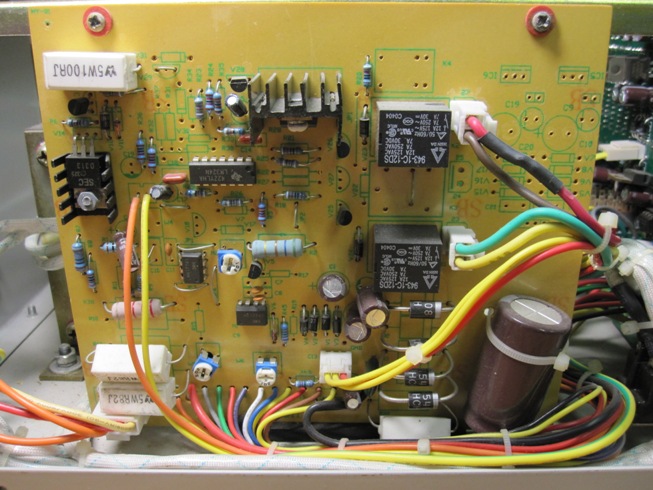

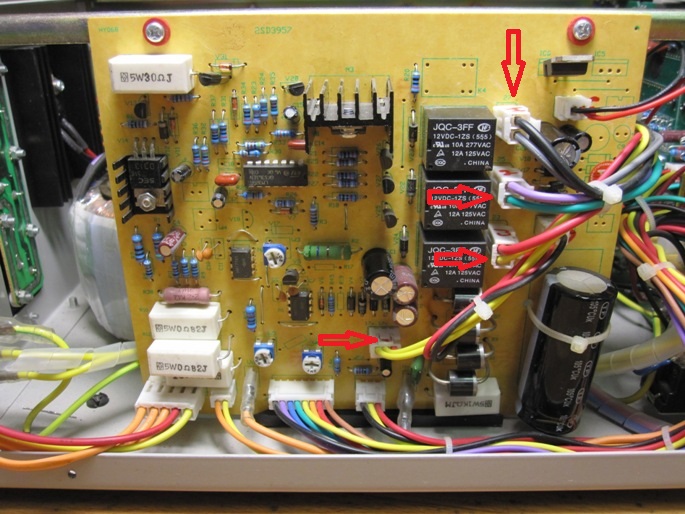

Так виглядає сама плата. Master і Slave ідентичні плати. Стрілками показані виводи обмоток з трансформатора. На платі є три підстроювальних резистора: Лівий і правий відповідають за макс. струм і макс. напругу відповідно. Верхній лівий відповідає за напругу на виводах, коли регулятор струму встановлений в нуль (слід встановити напругу в межах 1-5 В).

Отже, треба діяти:

1) Перевірити запобіжник (у мене вони включаються, цей крок пропустив).

2) Провести візуальний огляд плат, проводів і всього іншого на підгорілості і т.д. На одній з плат 3005-го резистор став болотного кольору (замість синього) і вздувся один з електролітів. Після заміни ІП заработав:)

3) Перевірити силові елементи (у 3003 їх два на радіатор, у 3002 - по одному): відщеплюємо від плати і підключаємо до другої і навпаки. Практика показала, що у всіх випадках силові елементи були цілі.

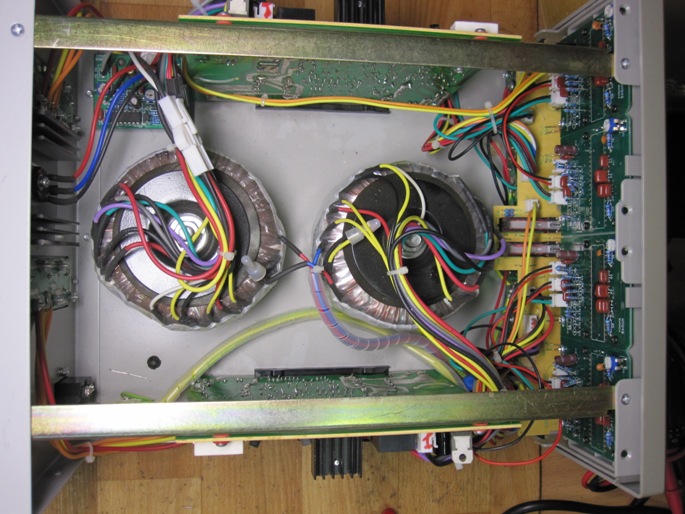

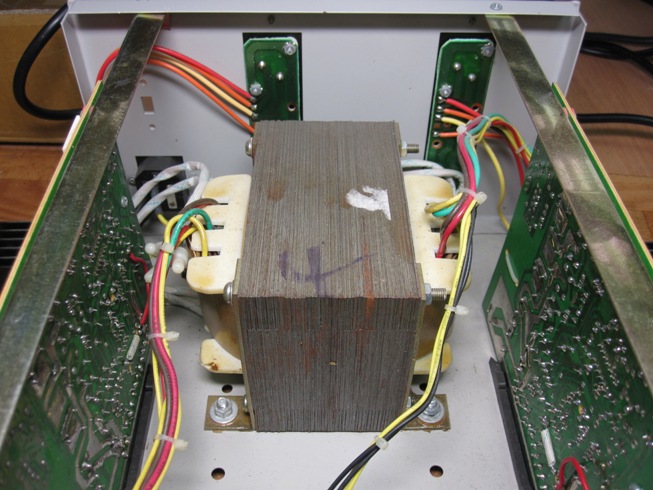

4) Перевірити обмотки трансформатора (ів): у випадку з 3002 трансформатор виявився битим наполовину, так і лежить... У залишившомуся 3003-му нічого не змінилося.

5) Я не знав, як вчинити далі і вирішив поміняти плати місцями (муторний варіант, але він дав свої плоди - обидві плати були справні!)

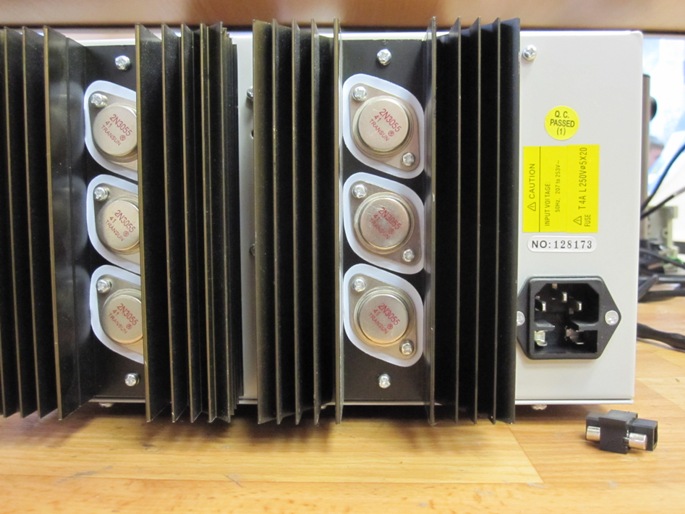

Як бачите, плати для ІП з меншим струмом мають менше елементів відповідно. Усі відмінності зводяться до кількості силових елементів 2N3055 і резисторів до них. Плати всіх трьох БП аналогічні і лише трохи розрізняються підключенням до живлення регулятора макс. струму.

Таким чином було встановлено, що єдине, що може викликати проблему в даному випадку - плата управління індикаторами та регулюванням:

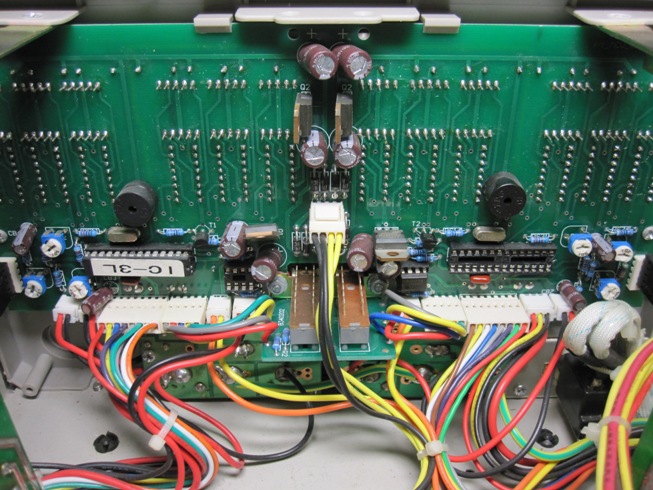

І ось тут-то криється підводний камінь... Виявилося, що вийшла з ладу мікросхема (на фото зліва є, справа лише роз'єм). І все б нічого, але вона затерта і знайти підходящу неможливо. Швидше за все, це якийсь МК Atmega або PIC, однак прошивку зчитати не вдалося. В підсумку з трьох БП було зроблено два повністю робочі, після переміщення трансформатора. А залишковий БП і по сей день стоїть і пилиться, оскільки без мікрухи це купа барахла. У подальшому планую переробити систему управління на резисторну.

P.S. Не рекомендую міняти світлодіоди, оскільки коварні азіати через них зав’язали управління.
