Ремонт і заміна контактів перемикача в мультиметрах 830-ї серії

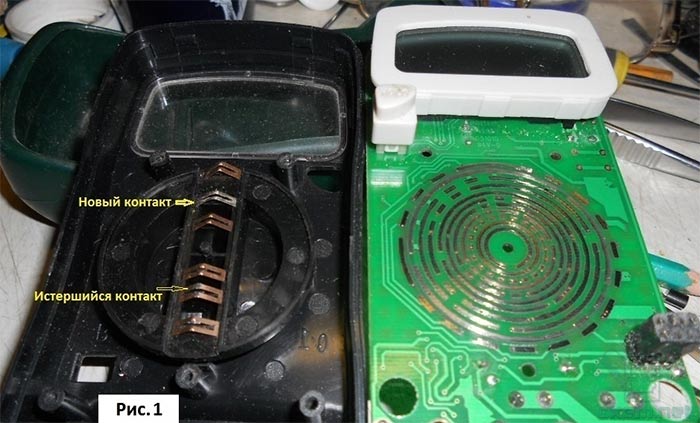

Через кілька років інтенсивної роботи мультиметра у нього починають зношуватися рухомі контакти перемикача діапазонів вимірювань. Кількість контактів на перемикачі залежить від опцій мультиметра. Через погіршення контактів не відразу встановлюються початкові цифри в діапазонах вимірювання, «плавають» показання на індикаторі. Протирка рухомих контактів перемикача та контактних доріжок на платі мультиметра (Рис.1) спиртом або бензином дає короткочасний ефект.

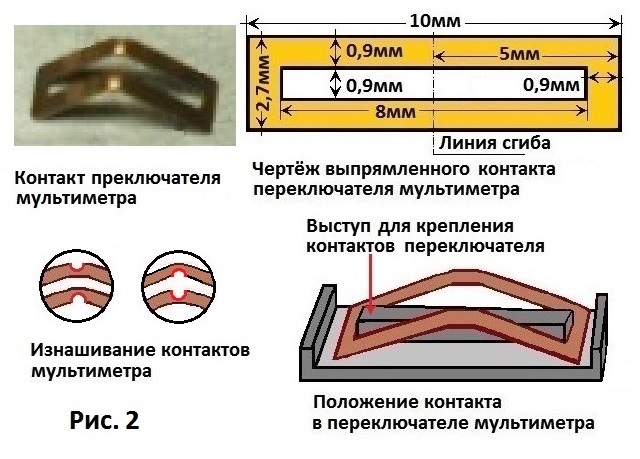

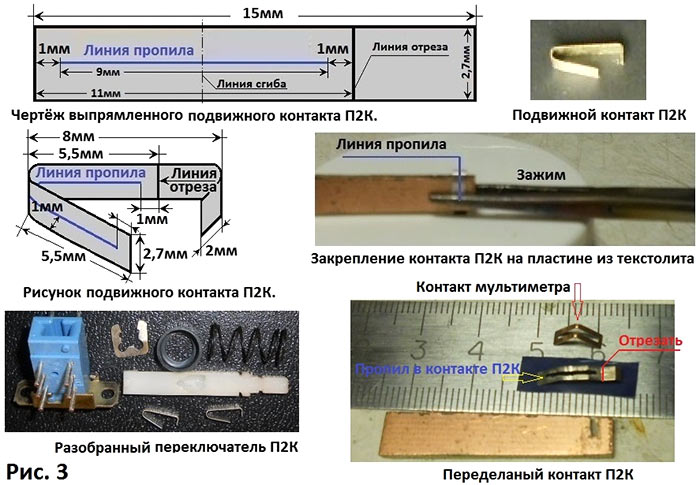

При черговому ремонті мультиметра MASTECH MAS830 було виявлено зношування, стирання рухомих контактів на його перемикачі (Рис. 2), один з них підлягав заміні. Ці контакти виготовлені з пластин пружинної бронзи товщиною 0,3 мм, зігнуті під кутом 90 градусів. Контакти мають подовжній виріз. При установці контакту на місце його трохи розгинають і надягають цим вирізом на кріпильний виступ перемикача, після чого пластина контакту, стискаючись, фіксується на ньому. У робочому положенні перемикача контакти притиснуті до плати, трохи вигнуті і не закріплені жорстко на виступі, але він перешкоджає їх зміщенню при поворотах перемикача. Переміщаючись по колу, контакти замykають відповідні ділянки на двох сосідніх токопровідних дорожках. Через подовжній виріз контактів кожна його половина притискається до плати незалежно від іншої. В першу чергу зношуються контакти, розташовані по краях перемикача, тому що переміщуються по найбільш довгих дорожках. Запасних контактів для заміни не було, але виявилося можливим виготовити їх з рухомих латунних контактів перемикача П2К, оскільки їх розміри збігаються з розмірами контактів мультиметра. (Рис. 3).

Всередину контакту від П2К, не розгинаючи його, вставляють відрізок 1,0—1,5 міліметрового текстоліту шириною 7—8 мм, так, щоб сам контакт щільно сидів на ньому. Контакт додатково фіксують зажимом або струбциною до текстоліту, прихоплюючи останній міліметр його довгого кінця, при цьому можливе деформування короткого кінця не має значення. Потім, через вигин контакту роблять подовжній пропил ножівкою, не доходячи 1 мм до краю його довгого кінця. Цей 1 мм і закритий зажимом. Допустима ширина пропилу не більше 1,2 мм, ширина дорожок контакту не менше 0,7 мм. З іншого боку заготівлі залишається непропилений «хвост», який зрізають ножицями на відстані 1 мм від кінця пропилу. Виготовлений контакт, обережно розігнувши до 90 градусів, кріплять на перемикач мультиметра, бажано ближче до його центру. (Рис.1, Рис. 2). Зайвий 1 мм довжини нового контакту на його роботі не позначиться. Подібна технологія виготовлення пояснюється тим, що пружинні матеріали не можна сильно згинати або розгинати, оскільки від цього вони втрачають свою пружність або руйнуються. Пружність нових контактів менша, ніж у оригінальних, але MASTECH MAS830 непогано працює півроку після ремонту, його дані сильно не відрізняються від показань нового мультиметра DT832.

Автор: Паньшин А.В. "Андрій 1955"
