Ремонт активних колонок Genius

Нещодавно на ремонт принесли активні колонки Genius. Хазяїн, не розуміючи в електроніці, намагався підключити колонки в автомобілі, в результаті після розкриття стало зрозуміло, що всі підсилювачі були спалені. Крім цього, обірвалися кілька ліній на платі.

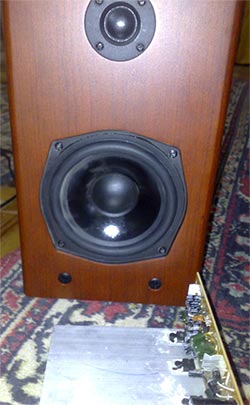

Колонки виявилися досить потужними, адже в них стояли головки на 70 Ватт з опором навантаження 8 Ом.

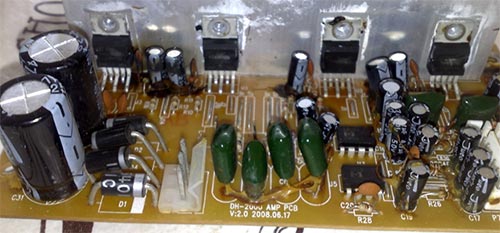

Для кожного каналу був окремий підсилювач на двох мікросхемах TDA2050, при мостовому підключенні мікросхеми забезпечують до 65 Ватт.

Якщо при подачі живлення, теплоотвод мікросхем починає жахливо перегріватися за лічені секунди, значить можна зробити висновок, що мікросхеми неробочі.

З перевіркою тут все просто, спочатку потрібно випаяти мікросхеми, а потім перевірити наявність напруги на згладжуючих конденсаторах.

Один з щупів мультиметра підключаємо до землі (середня точка трансформатора), інший на плюс або мінус одного з конденсаторів, потім іншого конденсатора. Напруга "земля-мінус" і "земля-плюс" має бути однаковою, у моєму випадку 17 Вольт, тобто підсилювач живиться від двополюсного джерела в 32 Вольт.

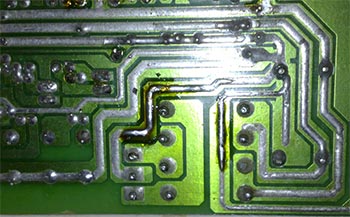

Далі перевіряємо обриви на платі. Тут немає необхідності прозвонки, на око все чітко видно. Якщо знайдуться обриви, то приєднуємо перемичками.

Після цього уважно дивимося на плату з боку деталей, особливу увагу звертаючи на електролітичні конденсатори та резистори. Якщо знайдеться підозрілий резистор, то бажано прозвонити мультиметром. При виявленні надутих конденсаторів, слід їх замінити.

Потім перевіряємо наявність напруги на п’ятій і третій ніжці кожної мікросхеми, вона має бути в районі 30-34 Вольт. Якщо напруги немає, ще раз перевіряйте плату з перемичками на обриви.

Далі впаяємо нові мікросхеми, можна замінити на TDA2030, оскільки у них ідентична схема включення і труднощів не виникне, тільки у останніх потужність знижена.

У моєму випадку були замінені мікросхеми тільки одного каналу, оскільки другої колонки у хазяїна не виявилося.
