Перевірка пульта без спеціальних засобів

Елегантний і простий спосіб перевірки працездатності пульта від телевізора без осцилографа.

Ситуація банальна - прийшли ремонтувати телевізор, а там до купи не працює дистанційне управління. В принципі все вирішується, вскриваємо пульт і переконуємося тестером у наявності сигналу на вході випромінюючого діода. Але не факт, що він і сам не зламався, в загальному без осцилографа починаємо відчувати явний дискомфорт, а хто його в здоровому глузді буде носити з собою. Хоча і його наявність при перевірці пульта передбачає деякі явно зайві рухи - підвішений до осцилографа фотодіод, через який все це і перевіряється.

Є більш елегантне рішення - індикатор наявності сигналу з пульта. Це невелика платка, що легко вбудовується в китайський стрілочник і дозволяє витратити мінімум часу при такому ремонті.

Одне але, не всі фото приймачі працюють від зниженого живлення, імпортним подавай нормовані 5 вольт. Хоча є вихід при застосуванні вітчизняного, вільного від цього недоліку. Установлювався в останніх випускаються МСН405.

Прекрасно працює при живленні 2.5 вольт, що якраз підходить під стрілочник, що має пару батарейок по півтора вольта. Дальність роботи при такому живленні 20 см, але для перевірки пульта цього цілком достатньо. При джерелі в 5 вольт, звичайно, можна поставити будь-який трьохніжковий фото приймач, дальність дії буде як у телевізора.

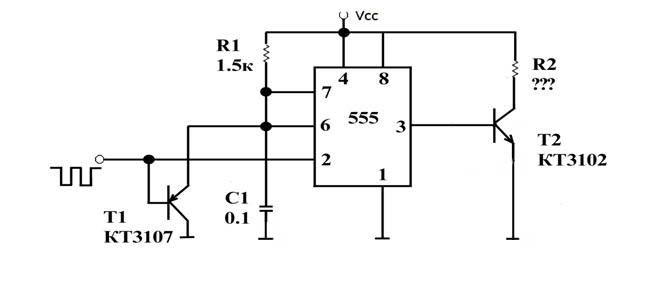

А ось і сама схемка, побудована на широко розповсюдженій мікросхемі 555, взята з програми розрахунку елементів для таймера 555.

В якості навантаження R2 може бути застосоване за бажанням п'єзо пищалка зі вбудованим генератором або без, світлодіод з опором обмеження по току, або все разом.

Транзистори, я так підозрюю, можуть бути будь-які з відповідною структурою і коефіцієнтом посилення. При подачі живлення на пристрій п'яти вольт, обов'язкова установка електроліта не менше 330мкФ по цій шині, при трьох вольтах, якщо збудження не буде, то можна обійтися і без нього.
