Очистувач повітря-іонізатор AirComfort XJ-902

Все як зазвичай – принесли «подивитися», оскільки пристрій перестав працювати. Дивимось.

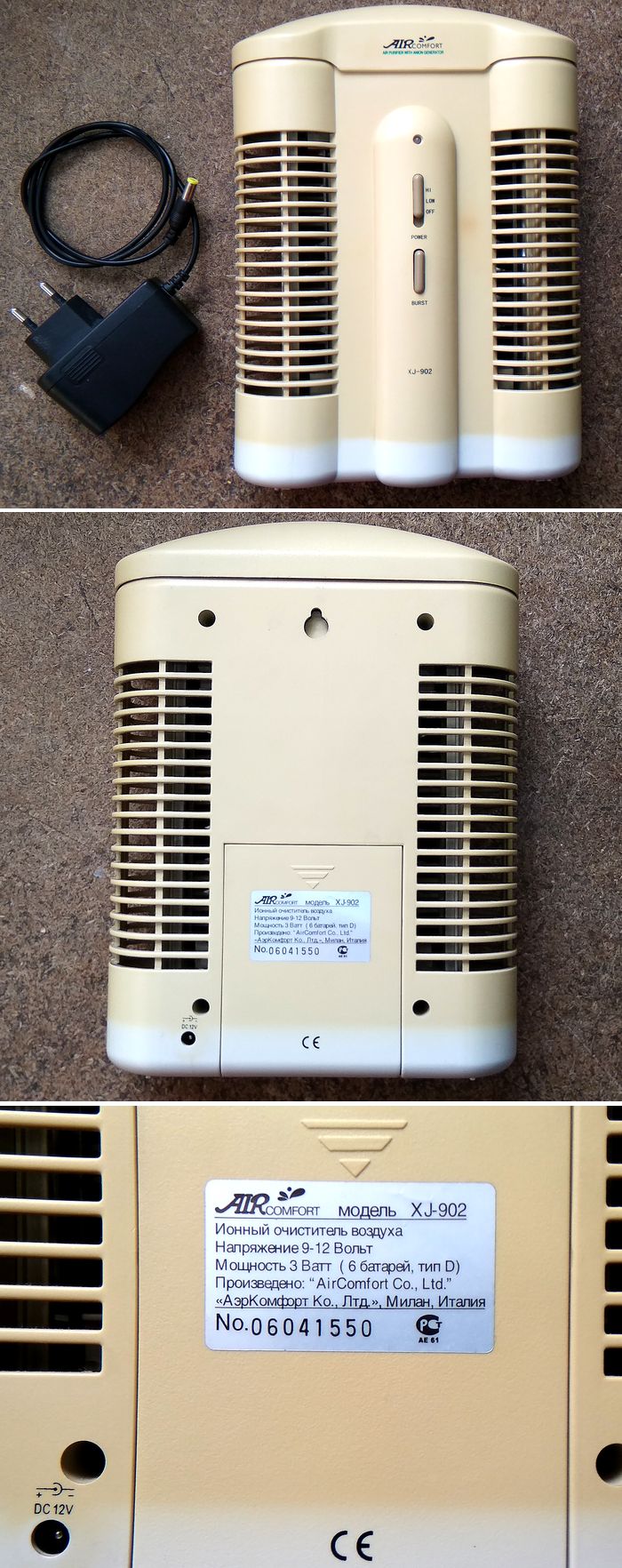

Спочатку зовнішній вигляд:

Рис.1

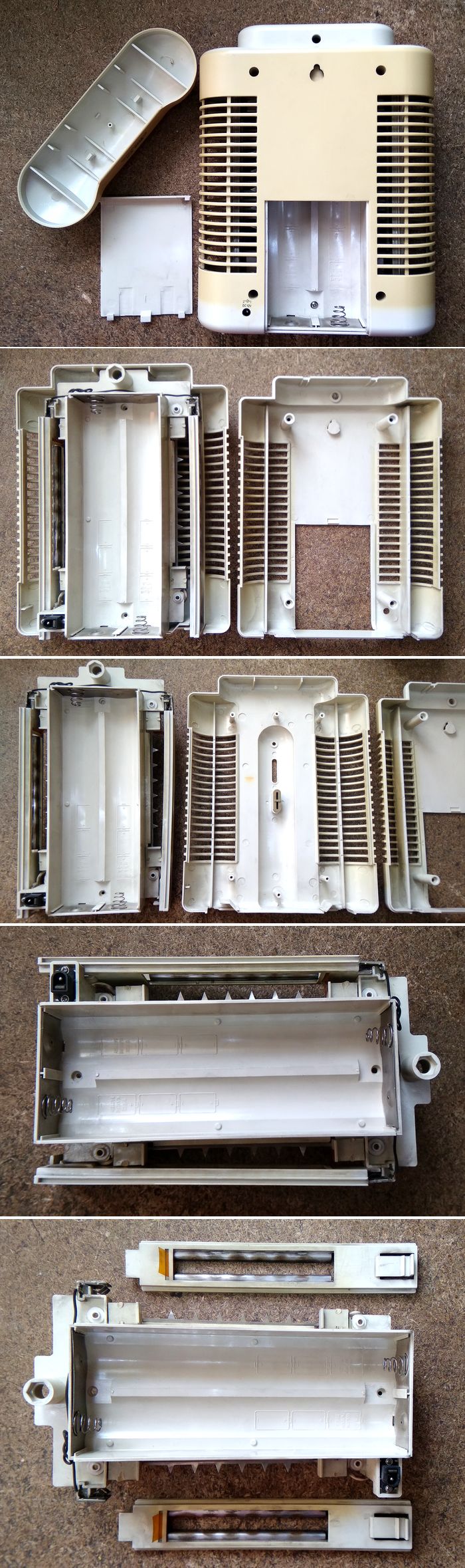

Верхня кришечка просто знімається, якщо її потягнути вгору. Вкрутивши чотири гвинти на задній стінці, розбираємо корпус. Потім ще два гвинти в батарейному відсіку. Можна вийняти «касети», якщо ще самі не випали.

Рис.2

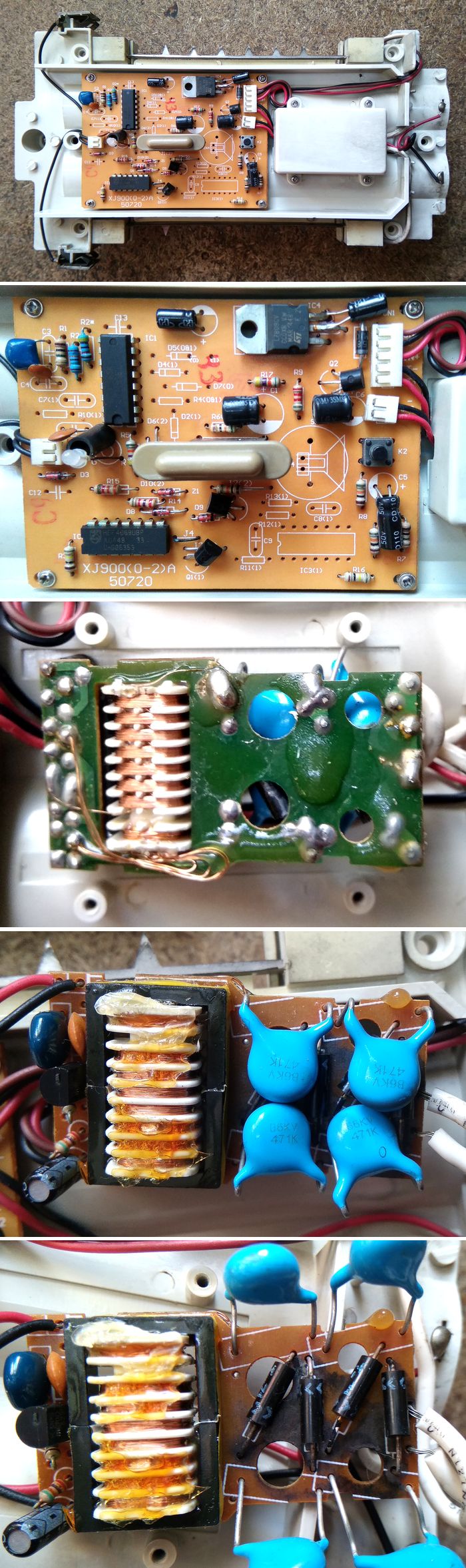

З зворотного боку батарейного відсіку чотирма гвинтами закріплена основна друкована плата, а поряд, під пластиковою кришечкою (теж з чотирма гвинтами), розташований перетворювач «низького» постійного напруги в високовольтне постійне.

Рис.3

На платі множника напруги, біля діодних мостів, видна накопичена пил/сажа/бруд. В’їлася вона дуже сильно, але після чищення ватними тампонами, змоченими в ацетоні, її кількість вдалося зменшити. Збираємо пристрій, вмикаємо – працює. Можна віддавати, але хочеться дізнатися схему, тому «срисовуємо» її з плат.

По фотографіях вище видно, що певна кількість деталей на ній відсутня. Схему малюємо з урахуванням встановлених деталей.

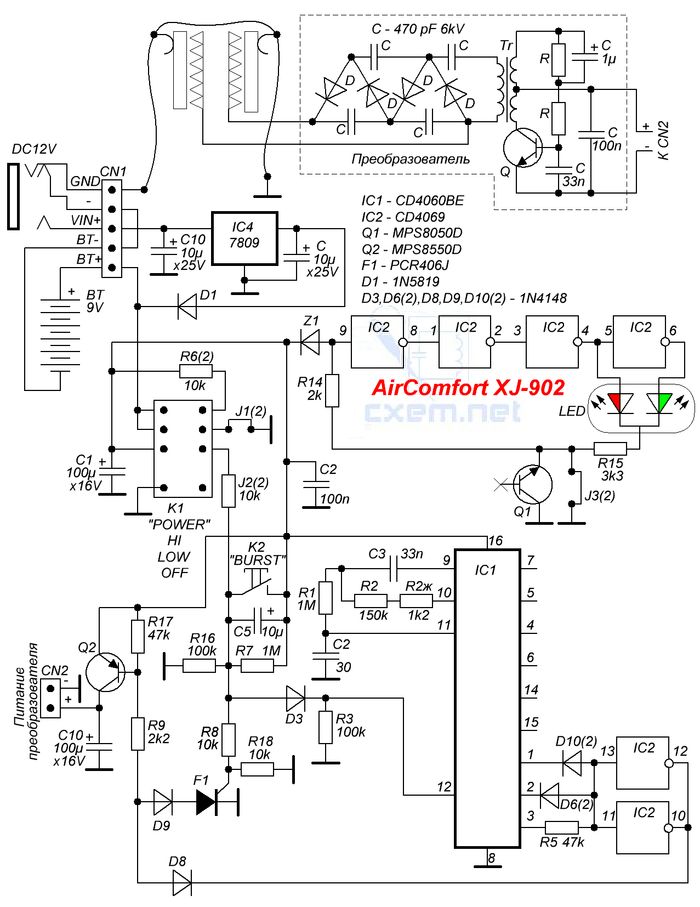

Рис.4

Неп зрозуміло наявність і включення транзистора Q1 (вивід бази нікуди не підключений). Можливо, що його поставили помилково, а потім не стали прибирати.

IC4 - стабілізатор напруги живлення при використанні зовнішнього адаптера 12В/1А.

Частина схеми праворуч Z1 (ланцюг інверторів IC2 та двоколірний світлодіод LED) – це індикатор розряду батарей. Марку стабілітрона розпізнати не вдалося, але, швидше за все, на ньому «падає» таке напруження, що при нормальному живленні на виводі 9 IC2 присутній рівень, відповідний «одиниці». При зниженні напруги живлення рівень на виводі 9 стає нижче порогу «одиниця/нуль» мікросхеми, і інвертор переключається в протилежний стан (а з ним і інші), запалюючи червоний світлодіод. Мікросхема IC1 – таймер роботи повітряного очищувача–іонізатора.

Натисканням і відпусканням кнопки К2 «BURST» створюється імпульс, який відкриває тиристор і запускає роботу мікросхеми IC1.

Перемикач К1 - вибір режиму «LOW» (робота близько 3 з половиною хвилин), режиму «HI» - постійна робота. Нижнє положення «OFF» – вимкнення пристрою.

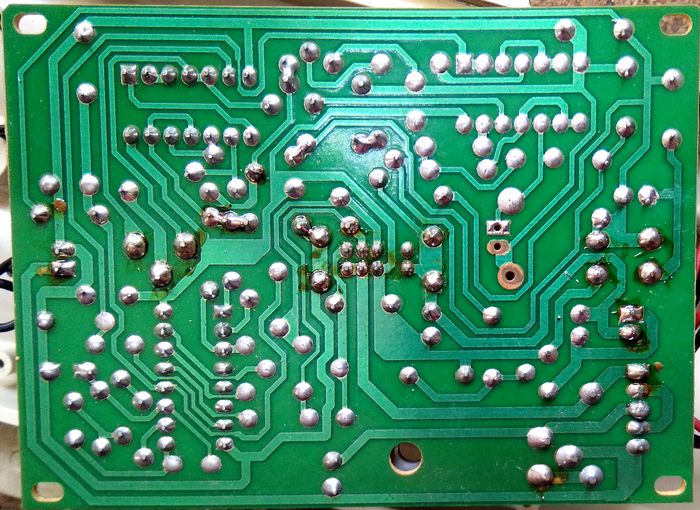

Друкована плата зі сторони доріжок:

Рис.5

Примітки

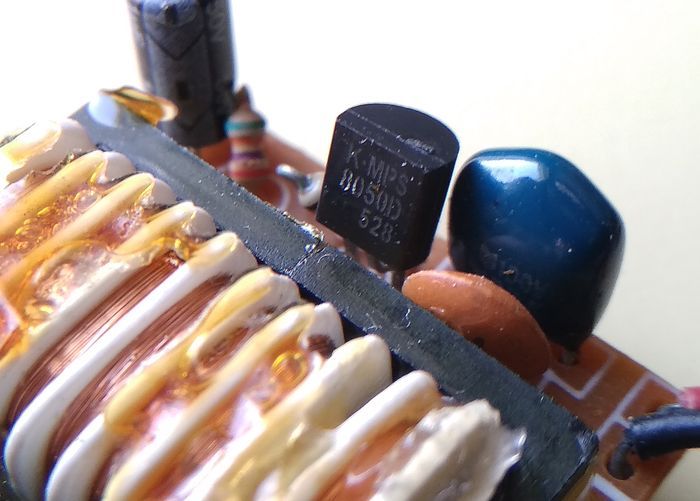

По перетворювачу. Майже вся плата не дуже акуратно покрита герметиком. Забув подивитися номінали резисторів, але, судячи по зробленим фото, один з них, той, що встановлений паралельно конденсатору з ємністю 1 мкФ, має опір 27 кОм. Другий резистор, швидше за все, має опір в межах від 100 Ом до 1 кОм. Транзистор - MPS8050D. Високовольтні діоди розпізнати не зміг (і вони не «звонилися» стрілочним тестером). Про трансформатор можу тільки сказати, що намотаний він на сердечнику з розміром 16х25х5 мм і первинна обмотка намотана більш товстим проводом і знаходиться на одній секції, а високовольтна вторинна – на інших восьми секціях.

Рис.6

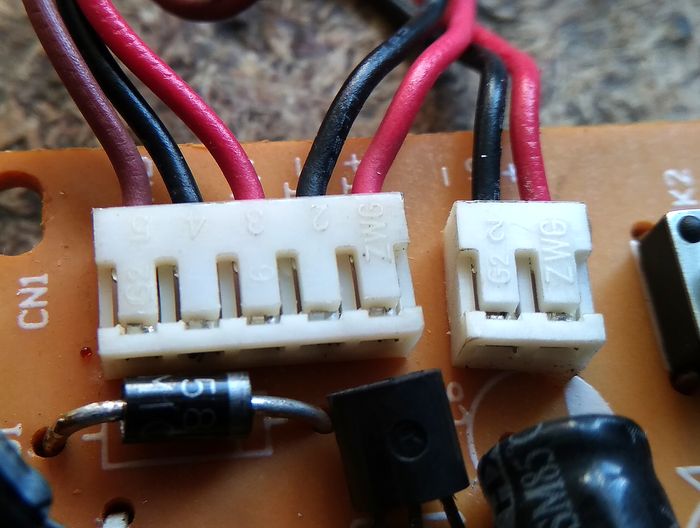

Роз'єми CN1 і CN2 на основній платі насправді не роз'єми – це колодки, вони впаяні і не рознімаються.

Рис.7

В мережі є інструкція до пристрою AirTec XJ-902, що має такий же зовнішній вигляд. Також, судячи по посиланнях і фото, подібні моделі очищувачів повітря носять назви «XJ-902» і «Zenet XJ-902».

Андрій Гольцов, м. Іскітим
