Комп'ютерні блоки живлення ATX або крик душі

Сам не відношу себе до знавців імпульсних блоків живлення, просто напишу про наболіле, що кидається в очі навіть дилетанту. На днях почав переробляти черговий комп'ютерний блок живлення для потреб паяльної станції Ну і взагалі погляд на внутрішності цих блоків нагадав про їхні проблеми.

Отже, найважчий випадок - блоки живлення, якими комплектуються недорогі корпуси.

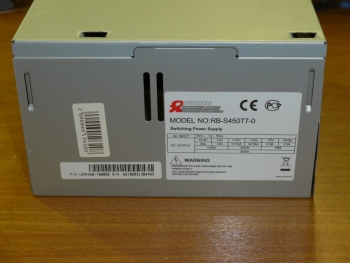

Для переробки були розібрані чергові несправні блоки живлення, потужність була вказана в 450 Вт.

Синдром у обох був схожий: при старті спрацьовувала захист.

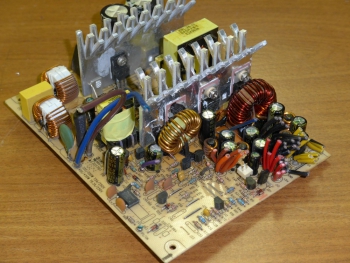

Що ж ми бачимо всередині, блок побудований на 3845.

Ну явно начинка не тягне на 450Вт, діоди стоять 10А, тобто по випрямлячу сумарна потужність менше 200Вт, дросель зовсім кволий.

Несправність в цьому блоці полягала у виході з ладу оптопари, яка відповідає за стабілізацію напруги.

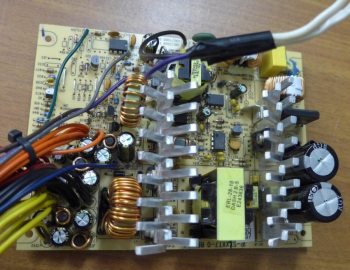

А от другий блок, схоже, намагалися експлуатувати в більш пристойному комп'ютері.

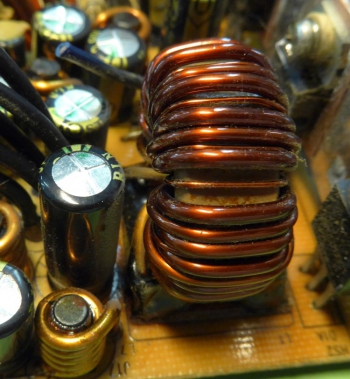

Вздуті конденсатори фільтрів і зверніть увагу на колір ізоляції проводу дроселя в районі контактів і на самому дроселі, це один провід.

Заміною вздувшихся конденсаторів його вже не вилікуєш, дросель на викид, а сам блок в якості донора.

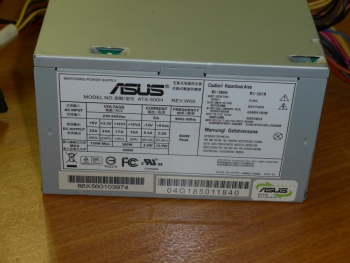

До речі, ось фотки робочого блоку з корпусу Asus потужністю 450Вт, аналогічна попереднім схемам техніки.

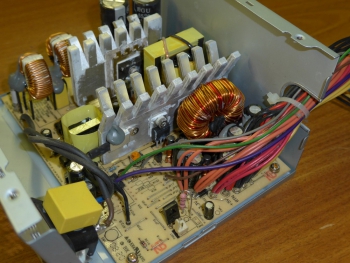

Всередині все виглядає кілька краще.

Діодні збірки або встановлені більш потужні, або включені по дві. Дросель також набагато масивніший.

Діодні збірки, звичайно, складно розглянути не розкриваючи блок, але дросель зазвичай досить добре проглядається.

Тепер друга проблема

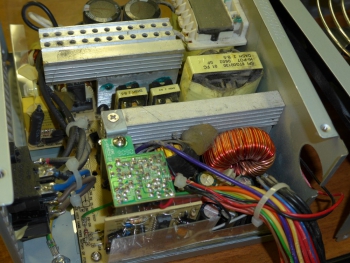

А що ж з більш фірмовими блоками. Наприклад, ось блоки FSP, лежить ціла стопка несправних. Всередині все виглядає цілком гідно.

У всіх блоків АТХ є ахіллесова п'ята незалежно від потужності. Це джерело дежурного напруги +5VSB.

Виглядає нічого особливого, але від цього джерела, крім всякої нісенітниці на материнці (яка не так багато споживає), живляться всі порти USB.

У нього вказаний максимальний струм 2А, на деяких блоках 2.5А, але такий струм можна зняти лише при примусовому обдуві (і бажано не гарячим повітрям).

Зараз же до USB підключена купа пристроїв, і деякі з великим споживанням: вінчестери 0.5А, телефон або планшет, якщо фірмовий, обмежить свій апетит 0.5А, а китайський може і 1А вимагати.

(До речі, досить корисний девайс: USB-тестер. Дозволяє визначити, як споживаний струм, так і відбракувати погані зарядки, які видають підвищену напругу. Огляд на Паяльник TV)

Уявімо ситуацію, коли у вас закінчився запеклий бій, ви вимикаєте комп'ютер. До USB підключені вінчестери, телефон тощо.

Обдув блоку та корпусу припинився, і гаряче повітря від розігрітих процесора та відеокарти починає підніматися вгору. В результаті температура в блоці зростає, і джерело дежурки вимушене працювати з перегрівом. І цілком може згоріти, при наступному увімкненні компа цього включення може і не статися.

Найдивніше, що часто він не згоряє, але починає видавати явно не п'ять вольт.

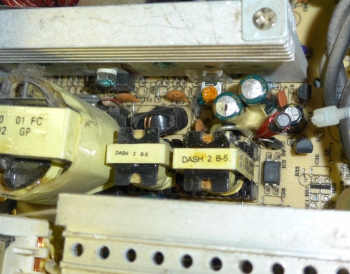

У наведених вище блоках джерело дежурного живлення FSP додатково розташоване між радіаторами, що, можливо, погіршило ситуацію. Загалом, всі вони видають по +5VSB явно не п'ять вольт, хоча світлодіоди на материнці горіти будуть.

Зараз я намагаюся не обвішувати комп'ютер по USB як новорічну ялинку і намагаюся не використовувати його у вимкненому стані як зарядку для всіх гаджетів.

Ну і пара відступлень.

1. Тепер трохи про ремонт.

А точніше, найпростіша поломка.

Отже, блок зовсім не працює, тобто немає напруги навіть на дежурці.

Зазвичай це вибило запобіжник через стрибок напруги. Перевіряється прозвонкою запобіжника.

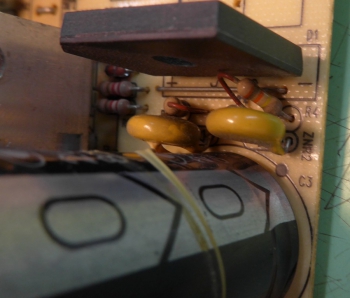

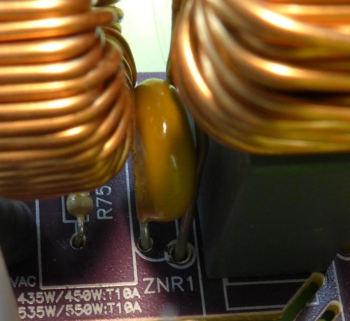

Але крім запобіжника необхідно обов'язково прозвонити і варистори. Їх може бути до трьох штук: один по змінному струму і два шунтують конденсатори.

При прозвонці їх опір має прагнути до безкінечності, інакше їх треба замінити. (В безвихідній ситуації, на свій страх і ризик, їх можна і просто випаяти. Але після цього блок живлення не буде захищений від стрибків напруги і може згоріти сам, забравши з собою материнку з чимось ще.)

2. Шкідлива порада при переробці комп'ютерного БП АТХ в лабораторний.

Натрапляв кілька разів на рекомендацію для збільшення струму, що знімається з 12в каналу в старих блоках, замінювати діодну збірку і ставити її з 5в каналу. Здавалося б, діодна збірка 5в каналу має максимальну напругу 40-45в, що майже вдвічі більше напруги холостого ходу 12в каналу. Але імпульсні напруги можуть перевищувати (особливо в моменти регулювання напруги або зміни режиму роботи) це напругу, хоча часто блок живлення може працювати при цьому тривалий час. Вибивання діода часто призводить до згорання і високовольтного транзистора. (Рідні діоди в 12в каналі, як правило, на 100в, і якби можна було зекономити, то китайці точно б це зробили до нас)
