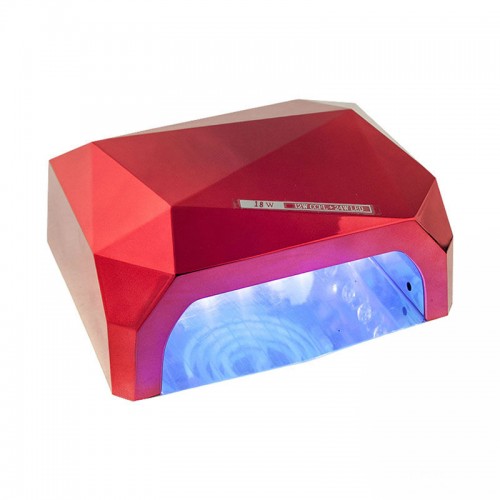

Гібридна CCFL + LED лампа для сушіння гель-лаку ремонт - огляд

Приніс парубок лампу.

- Згоріли транзистори, я поміняв їх на польові з материнської плати, а вони шиплять, гріються і вигорають.
- Рідні транзистори є?
- Є.

Подивився, а рідні там 2SC3303.

- А чому ти їх поміняв саме на польові з материнської плати?
- Так вони ж однакові.

І справді, якщо їх покласти поруч, то вони однакові, ну, якщо, звичайно, до маркування не придивлятись. При поверненні строжайше покарав, якщо хоче чогось досягти і навчитися, ніколи не здійснювати бездумних дій.

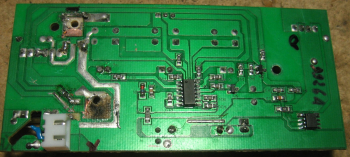

Зовнішній огляд показав, що площадки під транзисторами зірвані і жучок замість запобіжника на 2,5 А.

Ну і, звичайно, ємності замінено, як же без цього. Перевірив таймер, він виявився справним.

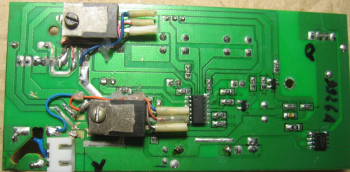

Оскільки 2SC3303 у мене не було, площадки постраждали, а відкладати не хотілося, вирішив поставити туди наявні КТ805ІМ, які відрізняються лише розташуванням висновків база і еміттер. Та й потужна «підошва» 805-х несравнянна з площадками під 2SC3303 в плані охолодження. Просвердлив плату, підклали втулки під фланці і распаяв транзистори.

Все підключив, вмикаю, світлодіоди світяться, а лампа ні. Ладно, піду, почитаю про ці лампи, яке їм напруга потрібна. І в одному огляді натикаюсь на фразу дівчинки. «А у вас теж лампа не світиться?» От я лошара! Вимикаю світлодіоди і лампа загорілася. Видиме світіння у неї дуже слабке і засвічується світлом світлодіодів. Ремонт закінчено.

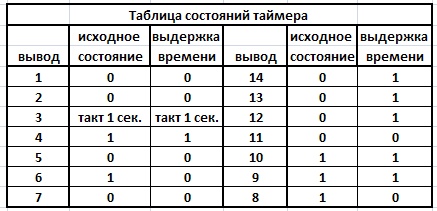

Мікросхема таймера не промаркована, на всякий випадок зняв з неї таблицю станів.

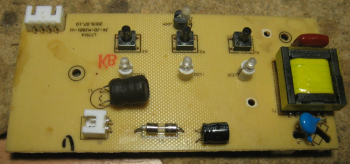

Частоту генератора високого околосинусоїдального напруги засинхронізувати не вдалося, вона складає, приблизно 33 кГц.

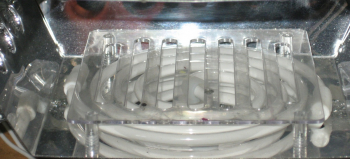

CCFL (флуоресцентна лампа з холодним катодом) невелика Ватт 5-6 не більше,

Якщо порівнювати візуально з лампою на 9 Вт., яку я бачив раніше. Але вже точно не 12 Ват, як написано на кришці.

Світлодіодна частина виконана на 4-х алюмінієвих лінійках, на які подається 12 Вольт, з невеликим радіатором у вигляді пластинки на кожній, лінійки з'єднані паралельно. На кожній лінійці встановлено по 3 двокристальних світлодіоди і резистор на 3,9 Ом, Отже, кристали в кожному світлодіоді включені паралельно, а світлодіоди і резистор послідовно. Кожна лінійка живиться струмом 0,35 А., отже, сумарна потужність світлодіодної частини порядку 13-14 Ват, але ніяк не 24 Ват, як написано на кришці. Хоча для китайців це звично, поставили 24 кристали, значить там 24 Ват, а те, що кожен кристал працює в режимі півватника, це нікого не хвилює. Керування лінійками здійснюється через зборку 9926А, в якій польові транзистори з'єднані паралельно. У разі виходу з ладу двокристальних світлодіодів, такі буде не знайти і доведеться щось мудрувати. Гвинти для кріплення лінійок і радіаторів без шліца, що не дуже добре.

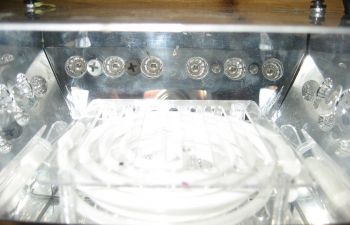

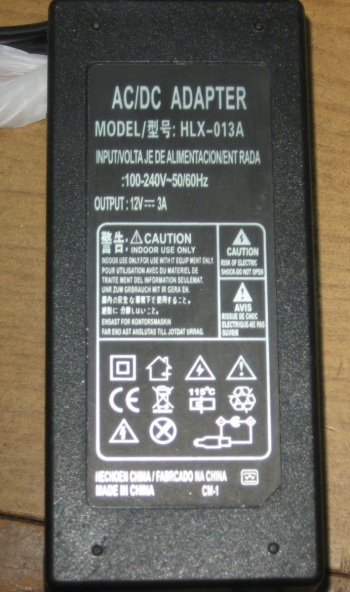

На фото видно, що зліва ці гвинти відкрутили і замість них поставили саморізи. У якому корпусі виконані світлодіоди не видно, а розкручувати гвинти без шліца бажання не було. Живиться лампа від виносного блоку живлення 12 В. /3 А., досить легкого для таких параметрів,

Але для короткочасного режиму роботи підійде. Загальний ток споживання лампою від блоку живлення 1,7 А.
