УКВ-приймач з цифровою обробкою прийнятого сигналу та індикацією частоти

Приймач може приймати AM/SW/FM радіостанції. У даній конструкції реалізовано прийом станцій в УКВ і ФМ діапазонах (від 64 до 108 МГц). Є цифрова індикація частоти та регулювання гучності кнопками. Перенастроювання частоти прийому здійснюється змінним резистором.

Чутливість прийомника дорівнює 2.2 мкВ, вибірковість по сусідньому каналу ±200 кГц, присутня автоматична регулювання частоти.

Схема включає в себе: однокристальний приймач SI4844, мікроконтролер ATMega8L, стабілізатор напруги на 3,3 вольта, виконаний на мікросхемі LM3937, подвійний операційний підсилювач AD8542, рідкокристалічний індикатор HD44780, а також супутні компоненти (резистори, конденсатори, перемикачі).

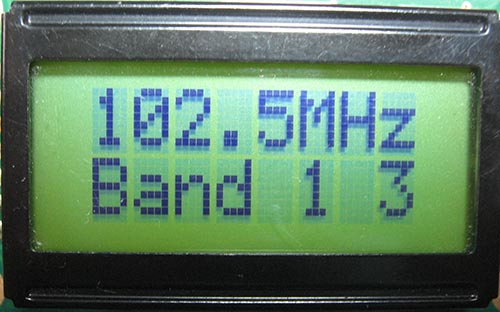

Взаємодія мікроконтролера з приймачем здійснюється по шині I²C. Мікроконтролер завантажує раніше збережені в пам'яті значення діапазону прийому та рівень гучності в однокристальний приймач. Перемикачами S1, S3, S4 здійснюється вибір діапазону прийому, збільшення та зменшення гучності відповідно. Після зміни рівня гучності та діапазону значення записуються в пам'ять мікроконтролера. Резистором R9 здійснюється перенастроювання по частоті. Операційний підсилювач OP1 служить для збільшення амплітуди вихідного сигналу та фільтрації від високочастотної складової. Коефіцієнт підсилення підсилювача OP1 дорівнює 5,9. Фільтр низьких частот має частоту срезу 15 кГц. На рідкокристалічному індикаторі відображається поточна частота прийому, діапазон прийому та рівень гучності.

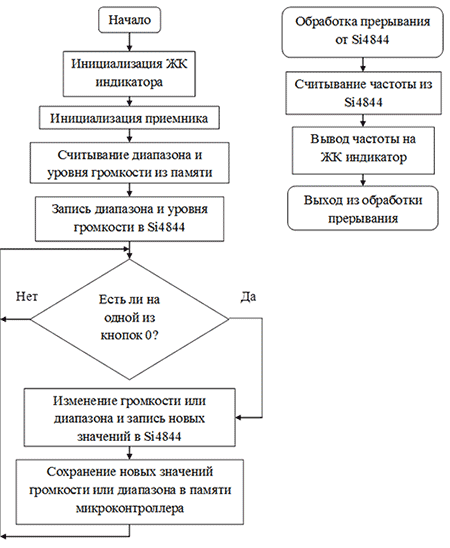

Робота приймача здійснюється за наступним алгоритмом:

Програма написана на C. Використана середа розробки WinAVR. Фьюзи виставлені таким чином, щоб мікроконтролер працював від внутрішнього генератора на частоті 8 МГц. Файл для прошивки фьюзів є в проекті.

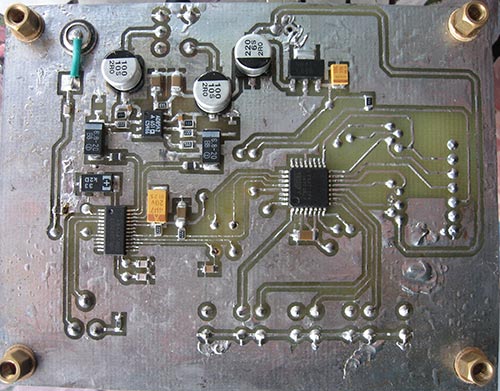

Завантажити вихідні коди, прошивку та друковану плату в форматі LAY ви можете нижче.
