Приймач прямого підсилення на одному транзисторі і мікросхемі

На відміну від попередньої схеми (малогабаритний приймач прямого посилення на двох транзисторах і одній мікросхемі) цей приймач зібраний на одному транзисторі типу кт315 та ще більш доступній мікросхемі к157уд2. Але не тільки доступність деталей послужила приводом для створення цього приймача. Також, приймач збирався з метою ще більше скоротити споживаний приймачем від батареї струм. Даний приймач, на відміну від конструкції на двох транзисторах і мікросхемі, описаній на цьому сайті раніше, споживає струм майже на 40% менше. Це обумовлено низькою споживаною мікросхемою потужністю. Як і в попередньому приймачі, в цьому застосована фіксована настройка на частоту радіостанції «Маяк» середньохвильового діапазону, а саме 549 кГц. Можна також налаштувати на частоту «Маяка» в довгохвильовому діапазоні, але на цьому діапазоні вдень багато перешкод, але пізно ввечері і рано вранці прийом чистий.

Число витків контурної котушки L1 – 80 – 100
Число витків котушки зв’язку L2 – 10

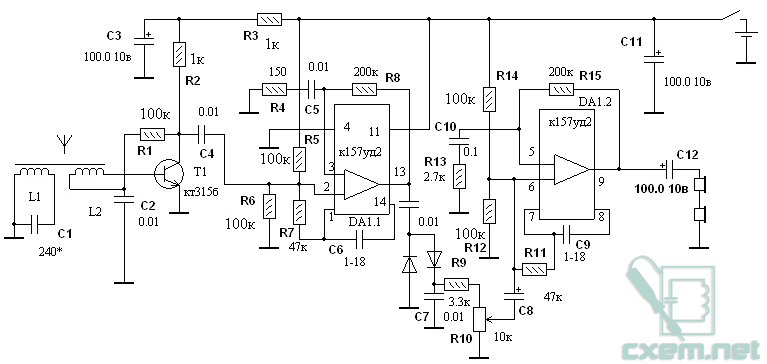

Сигнал, виділений контуром, з котушки зв’язку надходить на базу транзистора Т1, що виконує функцію попереднього УВЧ. З транзистора сигнал надходить далі на мікросхему DA1, перша половина якої відповідає за посилення сигналу високої частоти. З неї ж сигнал йде далі на детектор, зібраний за стандартною схемою подвоєння напруги на діодах типу Д9Б. Після детектора сигнал надходить через регулятор гучності на другу половину мікросхеми, що виконує функції підсилювача низької частоти, а з неї далі на навушники.

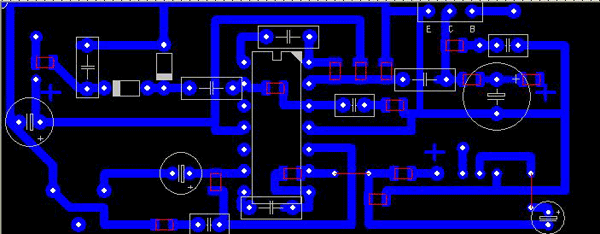

Так виглядає друкована плата приймача:

Налаштування приймача спрощено до межі, за умови, якщо приймач зібраний правильно і з справних запчастин, то єдиною настройкою в схемі буде – налаштування на частоту радіостанції.
