Простий антений підсилювач

Описане нижче пристрій призначене для роботи з приймачем КВ діапазону. У моєму випадку – це пристрій працює з тюнером Radiotehnika T7111 (довелося трохи доопрацювати тюнер). Також можлива робота пристрою з будь-яким іншим приймачем, за умови організації живлення від окремого джерела. Пристрій вкрай простий і зібраний всього на двох польових транзисторах і може живитися від джерела напруги від 5 до 15В.

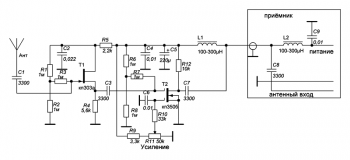

Принципова електрична схема пристрою.

Каскад на транзисторі T1 представляє собою джерельний повторювач, що забезпечує високе вхідне опір. Основне підсилення забезпечується каскадом на двох затворному польовому транзисторі T2, підсилення якого можна змінювати в певному межах за допомогою змінного резистора R11. Живлення подається по центральній жилі кабелю, а проникнення ВЧ сигналу в схеми живлення запобігають дроселі L1 і L2 з конденсаторами C4 і C9.

Налаштування пристрою не потрібно, тому правильно зібране пристрій починає працювати відразу. Допускається живлення пристрою напругою від 5 до 15 В. Дроселі L1 і L2 можуть бути намотані на сердечнику контурів ПЧ з будь-якого радянського приймача супергетеродинного типу. Обидва дроселі містять по 200 витків дроту ПЕВ-0.14. При відсутності дроту, можна використовувати і готові дроселі з зазначеною індуктивністю або більше.

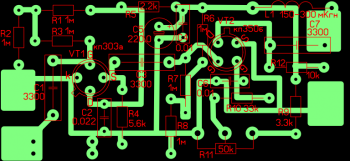

Розташування компонентів на друкованій платі.

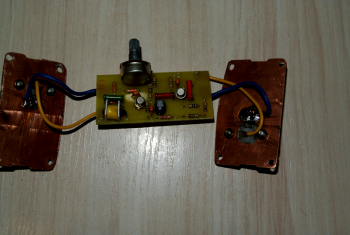

Вид зі сторони деталей.

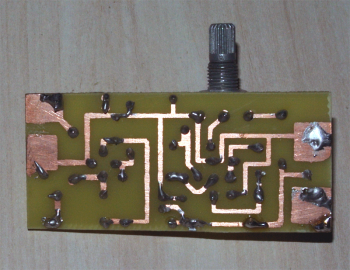

Вид зі сторони монтажу.

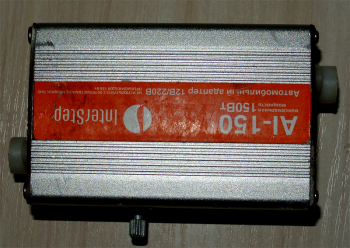

В якості корпусу для пристрою був обраний алюмінієвий корпус від китайського інвертора 12-220в. Остаточно зібране пристрій виглядає так.

Список радіоелементів
