Додатковий УВЧ для приймача КВ - УКВ діапазонів

Один із способів підвищити чутливість приймача є включення додаткового підсилювача високої частоти між антеною та вхідним контуром. Описуваний підсилювач саме так і включається і може використовуватися як з приймачами, що живляться від мережі, так і від батарейок. Зібрано пристрій на мікросхемі LA1185. Мікросхема є перетворювачем частоти для супергетеродинного приймача ультракоротких хвиль (УКВ і FM). У склад мікросхеми входить УВЧ, саме він і використовується в цій схемі, а інші компоненти мікросхеми не задіяні. Можливо, в іншій конструкції їх можна буде задіяти. Даний підсилювач також можна використовувати і в складі приймача КВ діапазону. У складі мікросхеми є також стабілізатор напруги зміщення базових ланцюгів УВЧ, і живлення від нестабілізованого джерела не матиме серйозного впливу на роботу мікросхеми.

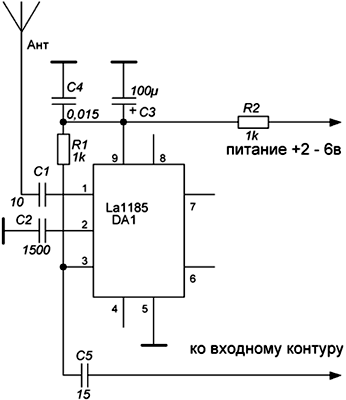

Принципова електрична схема пристрою.

Використовувані деталі

Конденсатори, застосовувані в підсилювачі, повинні бути розраховані на роботу у високочастотних ланцюгах, наприклад, наші вітчизняні трубчасті типу КТК прекрасно працюють в цій схемі. Резистори можуть бути будь-якого типу, важливо тільки, щоб вони були малогабаритними.

Правильно зібраний підсилювач у налаштуванні не потребує.

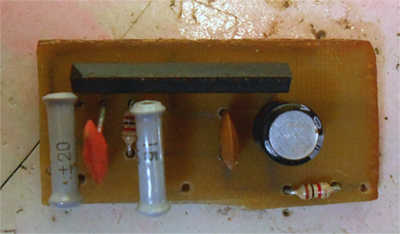

Зовнішній вигляд підсилювача

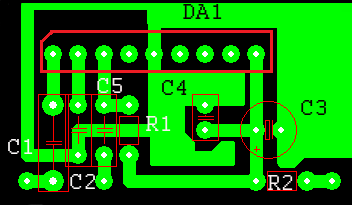

Розташування деталей на платі.

Список радіоелементів
