Вертикальна антена на 144 МГц

Описувана антена випускається в Бельгії під назвою "BIG STAR".

Антена являє собою систему вертикальних колінеарних вибраторов з круговою діаграмою направленості в горизонтальній площині.

Рис.1

Теоретичне підсилення антени — 6,5 дБ відносно півхвильового вибратора. Експериментальна перевірка показала, що на відстані в 100 км перехід з диполя на описувану антену дає виграш у 9 дБ. Загальна висота антени — близько 5 метрів.

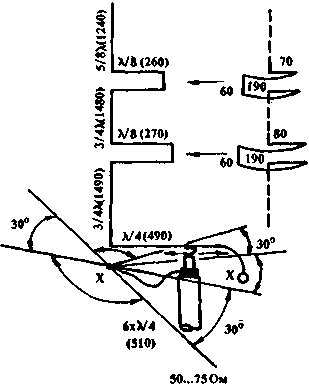

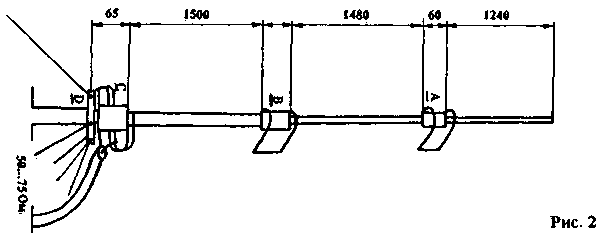

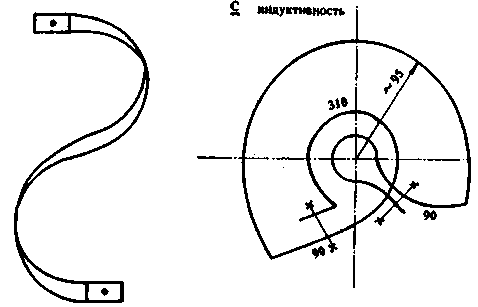

Електрична схема антени показана на рис.1, конструктивне виконання на рис.2 — 6. Вибратор виконаний з дюралевих труб, розбитих тефлоновими ізоляторами.

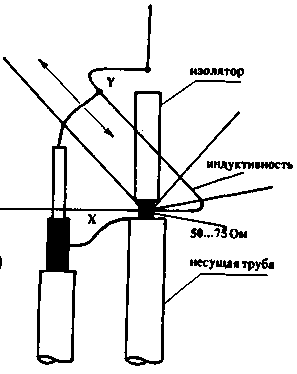

Налаштування антени зводиться до переміщення точки підключення центральної жили кабелю до індуктивності С до отримання резонансу на робочій частоті.

Дана антена використовувалася при роботі через супутники серії RS і показала добрі результати, особливо при низькому розташуванні супутника над горизонтом.

"QТС" 4/92. SP2FBC & SP2MBE
