Поліпшення прийому FM радіомовлення

Телевізійні відеокартки серії Video Wonder Pro II v 2 та подібні до них, що містять окрім ТВ тюнера ще й УКВ FM приймач, комплектуються простою кімнатною антеною. Якщо ви використовуєте цю антену, то описаним тут способом можна покращити якість прийому слабких FM сигналів. Основним джерелом перешкод радіоприйому, що проявляються у вигляді підвищеного рівня шуму, є сам комп'ютер, а канал проникнення перешкод – неекранований двопровідний кабель з несиметричним підключенням до картки.

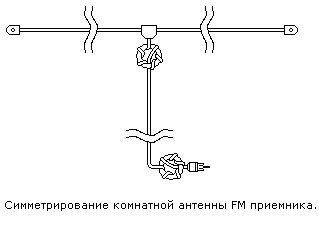

Візьміть два феритові кільця, з внутрішнім діаметром більшим, ніж розмір штекера підключення антени, пропустіть через них лінію зниження, зробивши по 5-6 витків лінії рівномірно розміщаючи їх по окружності кілець. Одне кільце повинно розміщуватися в місці роздвоєння лінії на вібратори, а інше – як можна ближче до штекера підключення. Магнітна проникаючість кілець вирішального значення не має. Я використовував 2000НМ. Внаслідок доопрацювання лінія зниження симетризується і перешкоди при прийомі слабких сигналів значно ослаблюються, навіть при прийомі зі знятою кришкою системного блоку. Можна обійтися і одним кільцем, нижнім.

До речі, може, хтось і не знає, що цей приймач приймає ЧМ сигнали від 66(!) до 108 МГц, тобто радянський + японський + FM діапазони.
