Мініатюрна направлена антена на діапазон 144-146 МГц

Опис нового типу антени на діапазон 2м було опубліковано в "REF Radio" N 12/89 р. і N 1 /90 р. Автори цієї антени — F6HLZ та FC1MZO вважають, що їх конструкція здійснить революцію у короткохвильовому світі. Авторська ідея охороняється французьким патентом, але автори дозволили публікацію.

Рис.1

Представляючи чотири версії цієї антени, обмежимося короткими характеристиками та конструктивними особливостями.

Версія N1. Формують два рівносторонніх трикутники зі стороною 250 мм. Трикутники розташовані горизонтально, один над іншим, на відстані 292 мм. Регулювання цієї відстані впливає на величину КСВ, а досяжне посилення становить б дБ.

Версія N2. Це модернізована антена версії N1, до якої додано так званий "bat" (на рис.1 позначений і виділений). У цьому випадку посилення антени досягає 8 дБ.

Версія N3. В антену версії N2 додані два рефлектора. Посилення досягає 12 дБ.

Версія N4. В антену версії N2 додані три рефлектора. У цій версії посилення досягає 18 дБ. Відношення випромінювання вперед/назад — 20 дБ. Поглинання бокових лепестків — 24 дБ.

Рис.2

Інша оцінка працездатності цієї антени була зроблена за показаннями S-метра при однаковому джерелі сигналу. При антені GP - S - 1, коли при антені F6HLZ (версія 1) S - 3, (версія 2) S - 4, (версія 3) S - 4, (версія 4) S - 5.

Рис.3

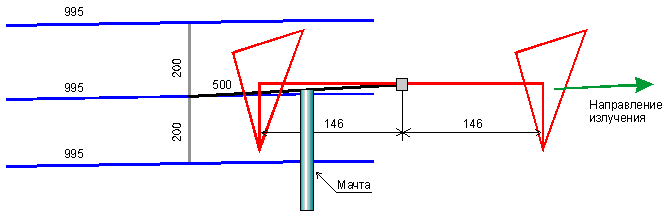

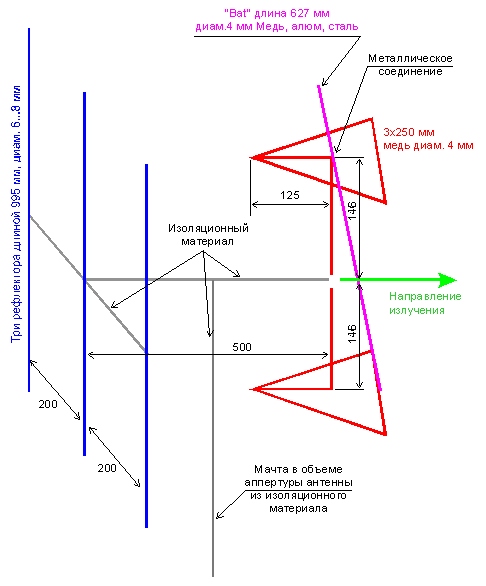

На рис.1 представлена антена версії N 4. Для горизонтальної поляризації — представлена на рис.2. На рис.3 показано підключення кабелю до антени, показаної на рис.1. Живильний кабель — 50 Ом.

SP2FAV, "QTC"N3 1992р. Переклад з польської С.Попович (UC2LAQ).
