Малогабаритна трьохелементна антена

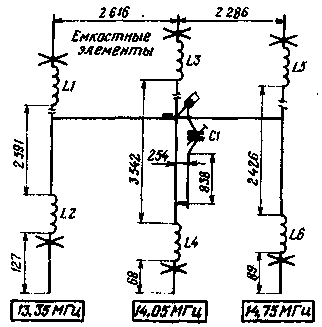

Двома американськими короткохвильовиками Маерсом (W1FBY) та Расгроу (WA1LNQ) розроблена малогабаритна трьохелементна антена для діапазону 20 м. Значне зменшення її розмірів досягнуто за рахунок використання котушок індуктивності та ємнісних елементів. Усі основні розміри антени вказані на малюнку.

Антена виготовлена з алюмінієвих трубок з зовнішнім діаметром 32 мм. Каркасами для намотування котушок слугують з'єднувальні вставки діаметром 28.6 мм, виконані з органічного скла. Котушки L1, L2 містять 23,5 витка, L3, L4 - 29 витків, L5, L6 - 26 витків проводу (в емалевій ізоляції) діаметром 1.4 мм. Довжина намотування всіх котушок 229 мм.

Ємнісні елементи знаходяться в безпосередній близькості до котушок. Вони являють собою прикріплені до трубок (під кутом 90° один до одного) відрізки алюмінієвих кутиків зі стороною 19 мм і довжиною 610 мм. Кінці кутиків з'єднують дротом діаметром 1,5-2 мм. Резонансні частоти елементів вказані на малюнку.

Согласування вібратора антени з фідером здійснюється за допомогою Г-образного пристрою. Діаметр трубки, що використовується в согласувальному пристрої, дорівнює 9,5 мм, її довжина 1016 мм. Опорна ізолююча вставка (на малюнку не показана) виготовлена з органічного скла. Максимальна ємність підстроювального конденсатора - 140 пФ. Його розміщують всередині алюмінієвого ящика і ізолюють від стінок. З трубкою конденсатор з'єднують алюмінієвою смужкою довжиною 152 мм.

Налаштування правильно зібраної антени зводиться до отримання мінімального КСВ на частоті 114,1 МГц за допомогою підстроювального конденсатора та положення закорачуючого хомутка в согласувальному пристрої. Величина КСВ на краях діапазону не повинна перевищувати 2.

"QST" (США), 1974, N 10
РАДІО N 6, 1975 р.
