Двохсмугова антена ДМВ

Модифікації антени. Для деякого збільшення коефіцієнта посилення (при звуженні смуги пропускання), а головне, підвищення захищеності антени читач Н. Туркін з С-Петербурга пропонує модифікувати варіант двосмугової антени. Для цього рефлектор антени він рекомендує зробити активним. У результаті вийде так звана антена типу "ZL", аналогічна за властивостями чотирьохелементній антені (див. книгу К. Рохтхаммеля "Антени". - М Енергія, 1979). Головна особливість такої антени - ослаблення сигналу з зворотного напрямку до 40 дБ.

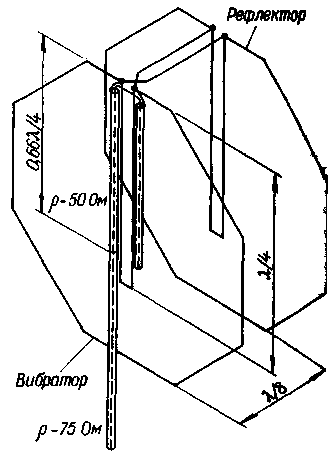

Доопрацювання антени зводиться до з'єднання верхніх точок кріплення півкілець вібратора і рефлектора двопровідною повітряною симетричною перекресленою лінією передачі (див. малюнок). Її можна виконати з проводів діаметром 3- 4 мм, розташованих на відстані 1,5...2 мм один від одного. Перемичку на шлейфі рефлектора опускають вниз до отримання чвертьхвильової симетричної короткозамкнутої лінії. Відстань між рефлектором і вібратором повинно дорівнювати L/8, периметр вібратора - 1,04L; рефлектора - на 5% більше (1,09L).

При активному рефлекторі вхідний опір антени знижується приблизно до 30 Ом, тому з'єднувальний кабель з хвильовим опором 75 Ом слід підключити через чвертьхвильову несиметричну лінію (трансформатор опорів) у вигляді відрізка коаксіального кабелю з поліетиленовою ізоляцією з хвильовим опором 50 Ом довжиною 0,66 L/4.

РАДІО 10/93
