Двохдіапазонна УКВ антена

Інтерес до роботи на діапазонах 144 і 430 МГц у місцевих мережах викликав відповідний інтерес до багатодіапазонних УКВ антен. Встановлені на одній вежі та живлені одним коаксіальним кабелем, вони дозволяють суттєво скоротити витрати на їх виготовлення.

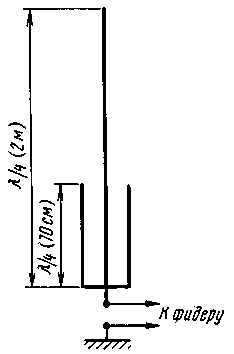

На рис.1 наведена структура нескладної двохдіапазонної УКВ антени, запропонованої DJ2AZ. Вона складається з чвертьхвильового випромінювача (GP) на діапазон 144 МГц, на нижню частину якого встановлений чвертьхвильовий "стакан" на діапазон 430 МГц ("дном" вниз, електрично з'єднаний з випромінювачем).

На діапазоні 144 МГц цей "стакан" еквівалентний невеликій індуктивності, включеній у чвертьхвильовий випромінювач на рівні верхнього зрізу "стакана". Вплив його незначний, і в процесі налаштування компенсується зміною довжини випромінювача. На діапазоні 430 МГц довжина верхньої (над "стаканом") частини випромінювача буде 5/8L. "Стакан" працює на цьому діапазоні як узгоджувальний трансформатор, забезпечуючи нормальне живлення верхньої частини випромінювача.

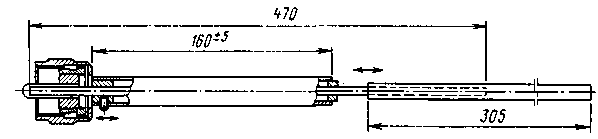

Можливий варіант конструктивного виконання такої антени наведений на рис. 2. Він розрахований на безпосереднє підключення до радіостанції через роз'єм PL-259 (стандартний для багатьох радіостанцій іноземного виробництва). Для інших варіантів установки її нижня частина (що стосується роз'єму) відповідним чином модифікується.

Основний випромінювач складний. Нижня його частина виконана з алюмінієвого (краще латунного або мідного) прутка діаметром 4 мм. На його верхню частину надвинута трубка з зовнішнім діаметром 6 мм і товщиною стінок 1 мм, переміщенням якої і налаштовують антену. "Стакан" виконаний з трубки діаметром 8 мм і товщиною стінок 0,5 мм. У нижній його частині є металева вставка, через яку положення "стакана" на випромінювачі фіксується за допомогою стопорного гвинта. У верхній частині "стакана" є вставка з тефлону або будь-якого іншого високочастотного діелектрика, яка фіксує його положення відносно основного випромінювача і виключає потрапляння атмосферних опадів у "стакан".

Діаметр випромінювача 4 мм у даному варіанті практичного виконання антени обраний з чисто конструктивних міркувань - відповідає діаметру центрального контакту роз'єму PL-259 (нижній кінець випромінювача виконує функції цього контакта). При інших варіантах виконання антени діаметр випромінювача, звичайно, може бути і іншим, але тоді потрібно пропорційно змінити і діаметр трубки, що утворює "стакан", а також верхньої регулювальної насадки на випромінювачі.

"Земля" у цієї антени звичайна: противаги на кожен діапазон (не менше трьох), металева поверхня (дах автомобіля) тощо. До речі, ця антена може бути виконана і як звичайний диполь, що складається з двох таких випромінювачів.

Налаштування антени здійснюється по мінімуму КСВ на обох діапазонах підбором довжини випромінювача і, в невеликих межах, положення "стакана" на випромінювачі. Починати треба з самого нижнього положення "стакана". Спочатку підбором довжини випромінювача антену налаштовують на діапазоні 144 МГц. Потім, змінюючи положення "стакана", досягають мінімуму КСВ на діапазоні 430 МГц. Після цього при необхідності підстраюють антену на діапазоні 144 МГц.

Mehrbandantennen für den VHF/UHF Bereich. - CQ-DL, 1988. № 1, S. 11-14
