Дві антени на діапазон два метри

Портативна антена

Антена виконана з мідного проводу діаметром 2,5 мм довжиною близько 45 см. Катушка L1 містить 5,5 витків (крок 5,5 мм). Її внутрішній діаметр 12 мм. Зверху антени припаєний металевий "зонтик", що забезпечує їй широко-полосність і знижує опір випромінювання. До нижнього кінця антени припаєний роз'єм СР50. Антена, схематично зображена на рис. 1, сконструйована радіолюбителями W6AAQ і W6TWW для установки на автомобілі. За своїми параметрами вона близька до вертикальних антен, що мають довжину 5/8А.

"Pounder"

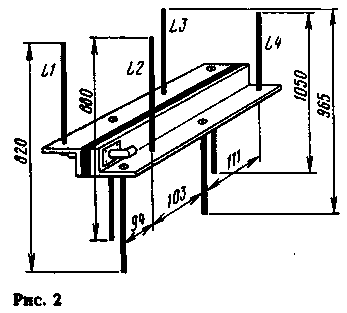

K1TD, використовуючи теорію логоперіодичних антен, сконструював чотирьохелементну антену, яка через свою малу вагу (близько 500 г) отримала назву Pounder (в перекладі з англійської означає фунт). Схематичний малюнок цієї антени наведено на рис. 2.

Елементи антени виконані з дюралюмінієвих труб діаметром 6 мм, які кріплять до живильної лінії гвинтами М4. Для налаштування з зовнішньої сторони елементів доцільно передбачити можливість вкручування в них гвинтів М4 довжиною близько 50 мм.

Живильна лінія виготовлена з двох дюралюмінієвих куточків 12х12х1,5 мм, між якими знаходиться ізоляційна прокладка (з органічного скла, фторопласту тощо) товщиною 3...6 мм. Між собою куточки скріплені зі сторони елемента L4 гвинтом М4, зі сторони L1 - ВЧ-роз'ємом, до якого підключають живильний коаксіальний кабель. До щогли антену кріплять, використовуючи траверсу довжиною близько 1 м з ізоляційного матеріалу.

Для симетризації антени коаксіальний кабель поблизу роз'єму намотують (шість витків) на феритовому кільці.

Антена має підсилення близько 5 дБ. КСВ на краях робочого діапазону знаходиться в межах 1...1.8. Співвідношення випромінювання вперед-назад приблизно дорівнює 20 дБ.
