Антенний комутатор на 144 МГц

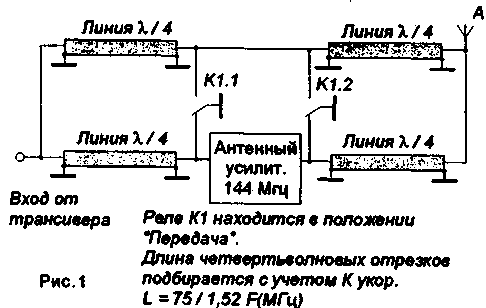

З теорії довгих ліній відомо, що чвертьхвильовий відрізок коаксіального кабеля, короткозамкнений на кінці, на резонансній частоті має безмежно велике опір. Через відсутність високочастотних коаксіальних реле я тривалий час використовую цю властивість для комутації антенного підсилювача, рис.1.

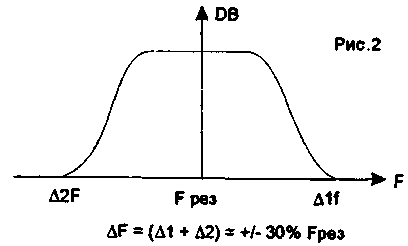

В режимі прийому на антений підсилювач і обмотки реле подано напруга живлення. Чвертьхвильові відрізки, підключені до входу і виходу підсилювача, є продовженням з'єднувального кабелю і при Rвх до Rвих, що дорівнює хвильовому опору кабелю, не впливають на параметри фідера. Чвертьхвильові відрізки, призначені для "обходу", короткозамкненими відрізками зі сторони антени та трансивера мають велике опір. Їх амплітудно-частотна характеристика (АЧХ) наведена на рис.2.

Таким чином, окрім чисто ізоляційних властивостей, вони володіють і фільтруючими властивостями, будучи досить ефективним фільтром з крутим спаду, обумовленим високою добротністю на резонансній частоті.

В режимі передачі живлення з підсилювача знімається, а його вхід і вихід заземлюються, що забезпечує практично повну гарантію захищеності від проникнення ВЧ сигналу передавача. Крім того, чвертьхвильові відрізки, підключені безпосередньо до входу і виходу антенного підсилювача, є режекторними фільтрами для передавача, а два інших відрізка, з'єднані послідовно, мають довжину, рівну 0,5 лямбда і володіють властивістю трансформатора опорів 1:1, не впливаючи на параметри фідера.

В якості комутаційних реле можуть використовуватись будь-які, які є в наявності. Основна вимога до реле - якомога менша міжконтактна ємність. Хороші результати отримуються при використанні РЕС-34, РПВ-2/7 та ін. при вихідній потужності до 200 Вт.

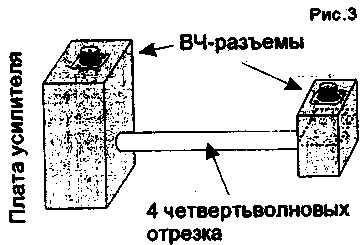

Варіант виготовлення антенного комутатора наведений на рис.3.

Чотири чвертьхвильових відрізка кабелю, довжиною 342 мм для частоти 144,1 МГц, розміщуються в дюралевій трубі довжиною 340 мм і діаметром 30 мм. Один кінець труби завальцьований в невелику коробку з двома високочастотними коаксіальними роз'ємами (справа на малюнку), розділеними екраном. Інший кінець завальцьований в велику коробку (зліва на малюнку), в якій знаходяться два реле і плата підсилювача потужності, рис.3. Слід враховувати вимоги до монтажу високочастотних пристроїв і обов'язково відокремлювати екраном вхідну ланцюг від вихідної.

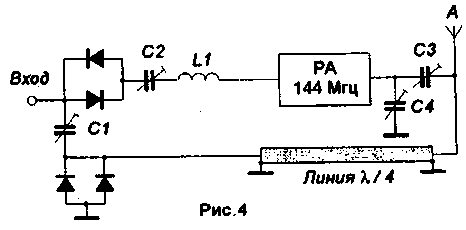

На цьому ж принципі, спираючись на властивість чвертьхвильового відрізка, здійснюється безрелейна комутація 20-ватного підсилювача потужності, встановленого в автомобілі. Замість високочастотних реле використовується діодна комутація - встречно-паралельне включення кремнієвих діодів КД503Б, рис.4.

В режимі передачі ВЧ сигнал трансивера відкриває ключі, і чвертьхвильовий відрізок зі сторони входу ПА виявляється короткозамкнутим, а зі сторони антени має велике опір. В режимі прийому потужності сигналу, що надходить з антени, недостатньо для того, щоб відкрити ключі, і сигнал через чвертьхвильовий відрізок безперешкодно проходить на вхід трансивера. При дуже великому сигналі діодні ключі виконують захисну функцію.

Усилювач потужності зібраний на транзисторах КТ925А і КТ925В за схемою, опублікованою в "Р-Д" №1-96.

На його вхід з "ручного" трансивера подається 100 мВт, а на навантаженні 50 Ом виходить близько 20 Вт. Підсилювач працює на укорочену чвертьхвильову магнітну антену СВ діапазону з частково обрізаною верхньою частиною - вище подовжуючої котушки.

Радіо - Дизайн N 1-98,c.19-20
