Антена на 144 МГц

Розвиток локальних ЧМ мереж в діапазоні 144 МГц та все більша поширеність ретрансляторів призвели до підвищеного інтересу радіолюбителів до всенаправлених антен з вертикальною поляризацією. Окрім класичного чвертьхвильового штиря (GP) дуже часто застосовується антена з довжиною випромінювача 5/8 L. У такої антени діаграма спрямованості у вертикальній площині прижата до землі, що сприяє збільшенню дальності зв’язку. Більше того, в порівнянні з GP антена 5/8L має підсилення 3 дБ.

У корейському журналі KARL Monthly (1996, квітень, с. 55-56) було опубліковано короткий опис УКВ антени, яка являє собою синфазний випромінювач, складений з двох антен 5/8L.

З загальних міркувань можна стверджувати, що така антена при цілком прийнятних розмірах (повна висота з щоглою близько 3 м) має ще більше підсилення ніж одинарна 5/8L в порівнянні з GP. Описана версія антени використовується ВМС США (USN STAR GP ANTENNA VHF) і має смугу робочих частот 120...158 МГц при КСВ не більше 1,3.

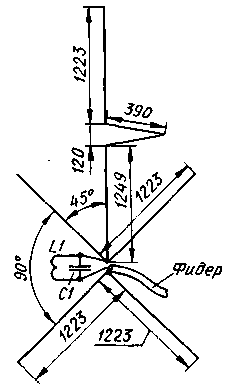

Схематично антена показана на рис. 1. Верхній вертикальний випромінювач живиться через фазозсувну лінію. Під кутом 45° до нижнього вертикального випромінювача підключені два додаткові випромінювачі, які розширюють робочу смугу частот. Два противаги також розташовані під кутом 45° до вертикальних випромінювачів і мають довжину приблизно 5/8L. Елемент узгодження антени з 50-омним фідером - контур L1C1.

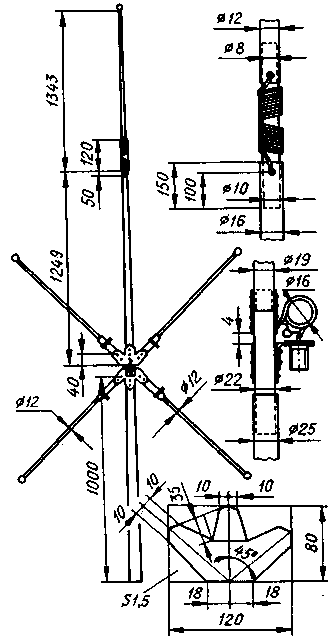

Конструктивне виконання антени показано на рис. 2. Верхні та нижні випромінювачі з'єднані діелектричною вставкою, на яку намотують фазозсувну лінію. Фазозсувна лінія виконана з мідного дроту в ізоляції. Діаметр дроту в статті не зазначений, але з загальних міркувань він має бути якомога більшим (лише б лінія помістилася на каркас). Трикутна форма дозволяє її намотати на діелектричний каркас виток до витка. Між нижнім кінцем нижнього випромінювача та металевою щоглою довжиною 1 м також є діелектрична вставка (противаги з щоглою електрично не з'єднані).

противаги і діелектрична вставка зажати між трьохлепестковими деталями (див. рис. 2). Додаткові нижні випромінювачі та противаги складні. До трьохлепестковим деталям прикріплені відрізки труб з зажимами, в які входять випромінювачі та противаги, які виготовлені з труб меншого діаметра. Це дає можливість змінювати їх довжину в процесі налаштування антени. Катушка безкаркасна. Вона виконана з мідного голого дроту діаметром 1,5 мм і має два витки з внутрішнім діаметром 16 мм. Ємність конденсатора С1 5...10 пф.

Оскільки антена заводського виготовлення, то вертикальні випромінювачі мають змінний діаметр. У нижньої труби він, зокрема, змінюється від 19 до 16 мм (див. рис. 2). В аматорській конструкції можна, звісно, використовувати звичайну трубу з постійним діаметром.
