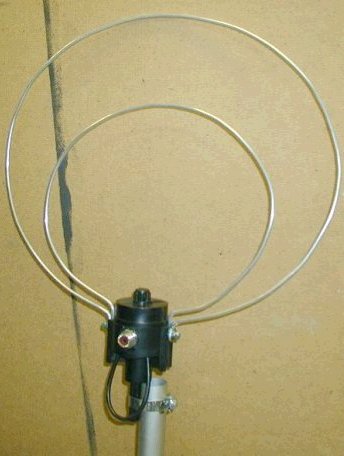

Антена "Мидія"

Проста двохдіапазонна антена на частоти 260-390 МГц, діаграма спрямованості - еліпсоїдна, підсилення сигналу порівняно з півхвильовим диполем - не менше 3дБ.

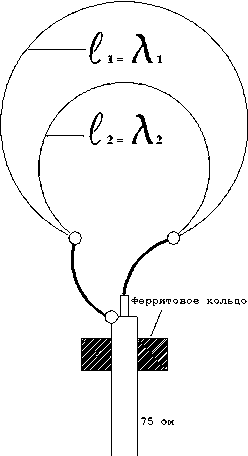

Вібратори зроблені у вигляді кіл, довжина провідників яких дорівнює довжині хвилі.

Довжина провідників розраховується за формулою:
L = 300/F
де L - довжина провідника в метрах;
F - робоча частота антени в мегагерцах.

Кабель 50 Ом підключається до антени через узгоджувальний трансформатор опорів, виконаний у вигляді відрізка кабелю з хвильовим опором 75 Ом, довжина цього відрізка складає 150 мм.
