6 дБ колінеарна УКВ антена

Ця не дуже складна для повторення УКВ антена з вертикальною поляризацією має підсилення 6 дБ. Антена "Slim-Jim" є найпопулярнішою, але має підсилення всього близько 1,7 дБ. У мене були проблеми з моєю станцією пакетного радіо, і я побачив вихід у збільшенні коефіцієнта підсилення антени. Тому зараз я маю підсилення в 6 дБ на УКВ колінеарці.

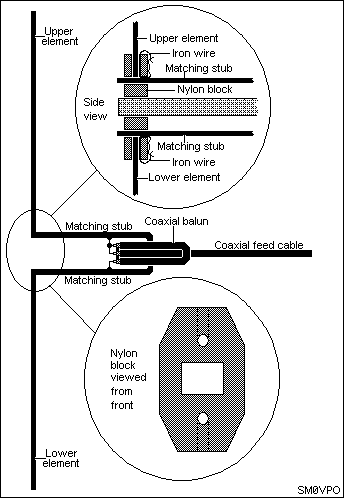

Цей малюнок показує основну конструкцію. Тут немає нічого нового в технології. Моя антена виконана з 4 мм алюмінієвих прутків, підтримуваних нейлоновими шматочками, які я знайшов на кухні (звичайно, коли вдома не було дружини). Довжина кожного елемента антени та шлейф розраховані в півхвилі (1030 мм), але шлейф довший на 5 см. Шлейф згинається так, щоб утворилися два паралельних провідника з відстанню між ними в 5 см. Два випромінюючих резонатора залишаються прямими. Усі три сформовані елементи (два резонатори та шлейф) з'єднуються за допомогою двох вирізаних з нейлону блоків.

Я не показав розміри вирізаних нейлонових блоків, а вставив у перше зображення тільки їхню форму. Все залежить від конструкції та розмірів дерев'яного бруска, який Ви маєте. Це, звичайно, міг бути метал, але у мене на балконі лежав шматок дерев'яного бруска, який я і використав. Важливо тільки, щоб він був не коротше 1/4 хвилі.

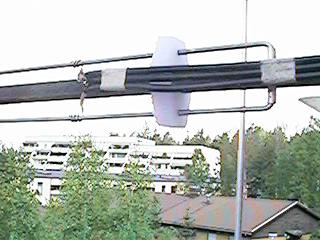

Вставте центральний фіксатор (бум) першим, а потім вставте в діелектричні блоки всі інші елементи (при цьому вони повинні увійти з деяким зусиллям). Вертикальні/горизонтальні отвори на кінцях блоку повинні мати електричний контакт між резонаторами та шлейфом. Я використовував для цього відрізки залізного проводу (він прилипне до магніту) з компонентами свинцю, які мають хороший контакт між двома елементами. Мідний провід застосовувати не слід, оскільки з часом між ним і алюмінієм утворюється корозія.

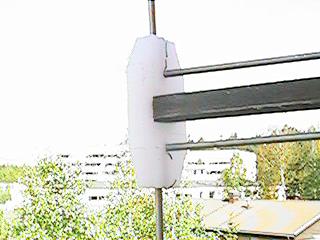

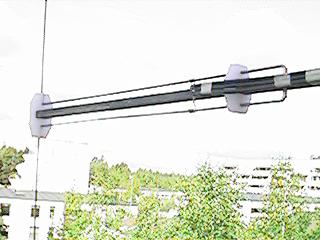

Міцність нейлонового блоку більш ніж достатня для того, щоб підтримувати всі елементи навіть при сильному вітрі.

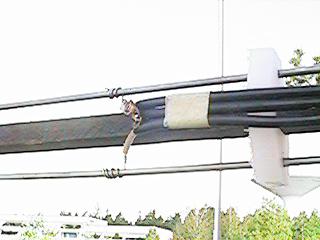

Кабель приєднаний на відстані 15 см від короткозамкнутого кінця шлейфа. Шлейф запитывається 50-200 омним коаксіальним кабелем через симетризуючий трансформатор. Для цього використовується кабель RG58 або URM76. Довжина петлі, що формує трансформатор, повинна становити 0,33 довжини хвилі. Полуволновий випромінюючий елемент для 145 МГц дорівнює 1030 мм, тому довжина коаксіального трансформатора повинна бути близько 345 мм (в зігнутому пополам вигляді).

Я нещодавно побачив кілька опублікованих статей з використанням антени цього типу, але зробленої з мідної трубки. Але я думаю, що мій метод значно простіший і практично нічого не коштує ані в грошах, ані в зусиллях (звичайно, якщо дружина Вас не застане на кухні за відрізанням шматка нейлону).

Переклад Н.Большакова.
