Простий модем для КВ та УКВ пакетної зв'язку

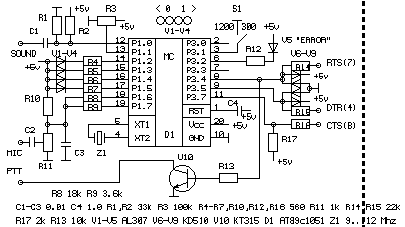

Модем призначений для роботи пакетом на КВ і УКВ. Основу схеми складає однокристальна мікро-ЕВМ АТ89с1051. Демодуляція вхідного сигналу здійснюється програмним способом за допомогою алгоритму цифрової фільтрації з елементами статистичної обробки для покращення перешкодостійкості прийому. Вбудований в мікросхему прецизійний компаратор дозволив обійтися без зовнішнього операційного підсилювача.

Світлодіоди V1-V4 представляють собою простий аналізатор спектра. Під час роботи на КВ це дозволяє точно налаштуватися на працюючу станцію. Світлодіод V5 світиться, коли прийнятий сигнал не потрапляє в канал прийому. При правильному налаштуванні повинні яскраво світитися світлодіоди V2 і V3. Невеликий рівень світіння інших світлодіодів свідчить про наявність перешкод у каналі прийому. Регулювання рівня сигналу або вхідним аттенюатором приймача потрібно добитися мінімально можливої яскравості їх світіння. Статистична обробка дозволяє працювати при істотному рівні шуму в корисному сигналі. Налаштування компаратора здійснюється резистором R3 в режимі прийому КВ (перемикач S1 розімкнутий). На вхід подається синусоїдальний сигнал. Регулюванням R3 потрібно досягти скважності імпульсів на виводі 3 процесора, рівної двом. Поступово зменшуючи рівень сигналу, процедуру потрібно повторювати до отримання максимальної чутливості. Після цього можна подати реальний сигнал і впевнитися в наявності демодульованого сигналу на виводі 11.

Синусоїдальний сигнал на передачу формується за допомогою простого ЦАП на резисторах R8-R11. Особливість такого рішення полягає в формуванні сигналу без розриву фази, що благополучно позначається на якості прийому такого сигналу. Резистором R11 встановлюється рівень модуляції для радіостанції.

На діодах V6-V9, резисторах R14-R17 зібрана схема сопряження рівнів TTL з рівнем сигналів COM порту комп'ютера. На схемі вказані назви сигналів порту і нумерація 9-ти вивідного роз'єму комп'ютера для роботи з відомою пакетною програмою BAYCOM. Вона дозволяє працювати як на КВ, так і на УКВ. Якщо передбачається підключити модем до TNC контролера, схему сопряження можна виключити. У цьому випадку сигнали підключаються відповідно: вивід 8 процесора до виходу прийом/передача TNC, вивід 11 до входу демодульованих даних в TNC, вивід 9 до виходу даних з TNC. Сигнали SOUND, MIC, PTT підключають до радіостанції відповідно на НЧ вихід, на мікрофонний вхід, і на вхід управління прийом/передача.

Якщо передбачається робота тільки на УКВ, всі світлодіоди можна виключити, у цьому випадку споживаний струм зменшиться і становитиме близько 10 мА.

Частота кварцевого резонатора може бути будь-якою в діапазоні від 9 до максимальної частоти мікросхеми. При зміні частоти резонатора, розраховуються константи для роботи цифрового фільтра і генератора двох тонального сигналу, які потім записуються в мікросхему.

Модем збирається на односторонній друкованій платі розміром 3х5 см.
