4800bps PSK модем

В пакетній радіомережі з успіхом використовується фазова (двохрівнева) модуляція зі швидкістю 4800 бод.

Існує два варіанти модемів:

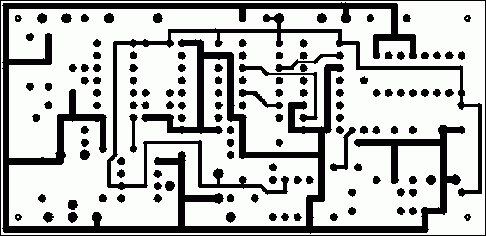

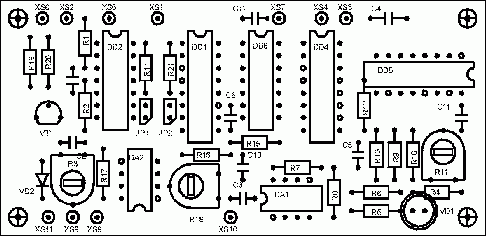

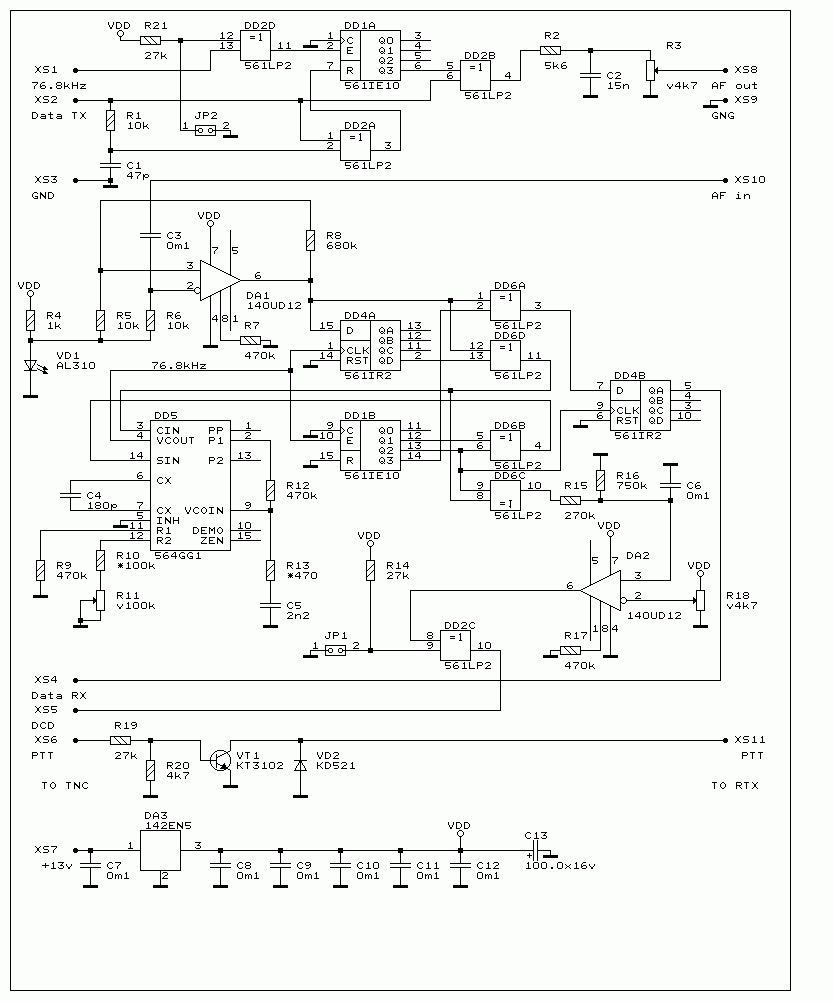

• на розсипних елементах (в демодуляторі 561ГГ1) модем розроблений для підключення до контролера TNC2

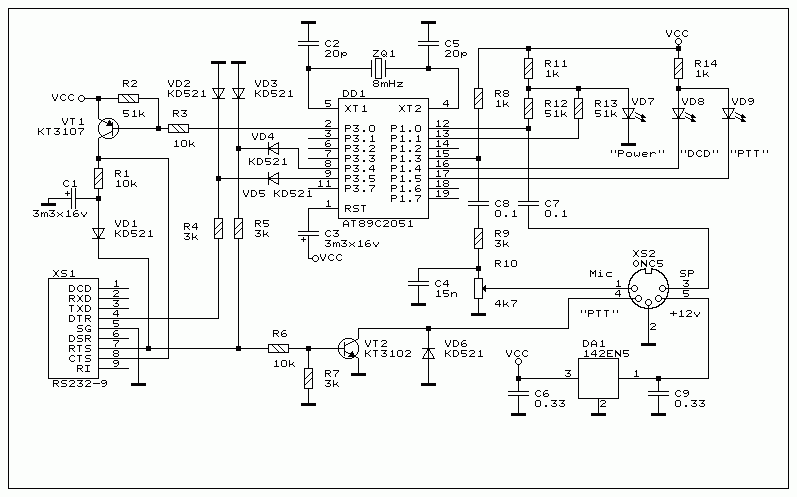

• однокристальний модем на МС АТ89С2051 фірми Атмел розроблений як BAYCOM (може підключатися і до контролера TNC2).

Вимоги до радіостанції:

• полоса частот приймального тракту по ПЧ не нижче 15 кГц (крайньо бажана хороша лінійність АЧХ в полосі пропускання);
• лінійна характеристика НЧ тракту RX-TX в полосі частот 300 Гц - 8 кГц;
• час переключення радіостанції ПРМ-ПРД як можна менше (бажано не гірше 100 мс, TXD 10).

Рекомендується використовувати радіостанції типу "Маяк", "Транспорт", "Пальма" з невеликими доопрацюваннями. З імпортних підходять лише ті, які мають цифровий вхід для 9600 bps. Доопрацювання станцій полягає в тому, що з модема сигнал на вхід модулятора слід подавати безпосередньо на варикап ГУН (без фільтрів). Вихід НЧ з ПРМ знімати також до фільтрів предкорекції. Перевагу слід віддавати станціям з електронною комутацією RX-TX (в тому числі антений перемикач на pin діодах).

При роботі масового доступу швидкість в такому каналі складає приблизно 230 bps. При оптимізації параметрів каналу для роботи "точка-точка" швидкість може досягати 300 bps і більше.

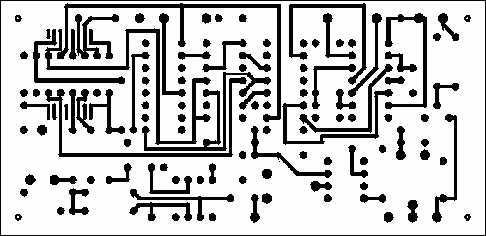

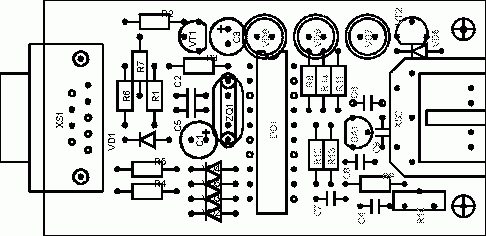

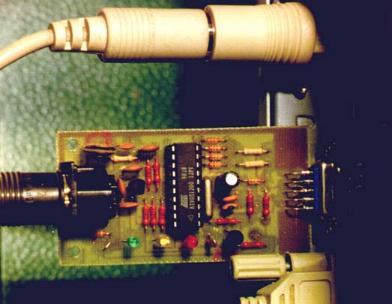

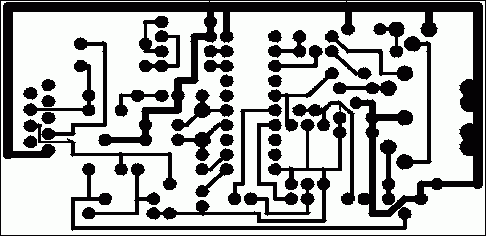

Однокристальний варіант існує у вигляді набору для виготовлення (дока, прошитий Атмел, плата). Має програмний DSD (в BAYCOM варіанті використовується лише для індикації вільного каналу). Плата розміром трохи більше сірникової коробки. Працює без налаштування, підстраювати нічого!
