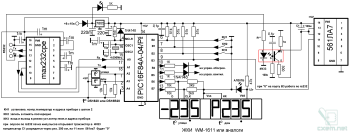

Терморегулятор з попередньою установкою 4-х температур контролю для термометра приміщення

Терморегулятор с предварительной установкой четырех температур контроля для термометра помещения и адреса прибора

Передача по протоколу Modbus в OPC сервер значений температур улицы и помещения, а также состояний включения и отключения, к примеру вентилятора и нагревателя - команда по port_b,4 и port_b,5

В модбас при вычислении значений применен расчет сo сложением и вычитание числа 32768

После включения прибора, для контроля, на дисплей будет выведен адрес прибора и значение 1,2,3,4 контролируемых температур, через десять секунд прибор перейдет в рабочий режим.

При температуре ниже или равной значению 1 контролируемой температуры или отрицательной температуре включится обогреватель
При температуре выше или равной значению 2 контролируемой температуры отключится обогреватель
При температуре выше или равной значению 3 контролируемой температуры включится вентилятор
При температуре ниже или равной значению 4 контролируемой температуры отключится вентилятор

Для приема информации от прибора использую ОРС сервер inSAT и SCADA ГиНЕС, можно принимать и на ModbusLook Light V 1.4.0 beta с типом вещественного 16О, таймаут для нормальной работы ставим 400 мс.

После ввода всех данных по желанию ЖК дисплей можно отключить, если температуру предполагается контролировать удаленно.

Автор: Горбенко Ю.Д. г.Оренбург

Список радиоэлементов
