Терморегулятор на PIC

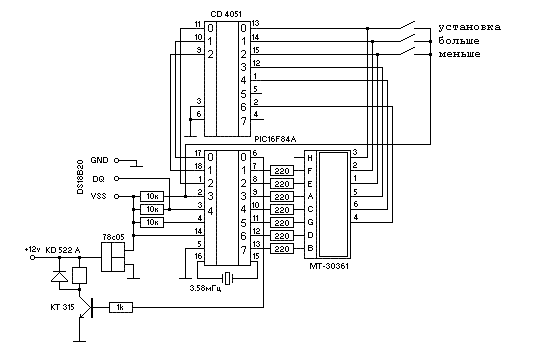

Терморегулятор зібрано з доступних деталей. При розробці основним критерієм була хороша повторюваність пристрою. Зібрано терморегулятор на мікрочиповому контролері. Терморегулятор має два режими роботи: режим нагріву та режим охолодження. Режим нагріву вмикається, коли встановлена температура включення має значення нижче за вимкнення. А режим охолодження вмикається, коли значення температури вимкнення менше за включення. Терморегулятор здатний регулювати температуру від 0 до 80 градусів з похибкою 1 градус. Увесь час індикується поточна температура. В якості датчика використовується цифровий датчик DS1820, підключений по двожильній або трьохжильній схемі.

Управління здійснюється трьома кнопками «Установка», «Більше», «Менше».
При утриманні кнопки «Установка» протягом 1 сек. пристрій входить у режим програмування значень температури, і виводить напис «SETUP». Далі кнопками «Більше» або «Менше» вибирається режим програмування включення або вимкнення відповідно. При індикації «SET On» кнопки «Більше», «Менше» встановлюють температуру включення. Вихід з установки включення відбувається при натисканні кнопки «Установка». При індикації «SETOFF» кнопки «Більше», «Менше» встановлюють температуру вимкнення.

Терморегулятор індикує поточну температуру від -30 до +80 градусів Цельсія з точністю 1 градус.
