Бездротовий вимірювач температури та вологості з USB-інтерфейсом

Нижче представлений проект пристрою бездротового вимірювача температури та вологості повітря з USB-підключенням. Даний проект базується на проекті obdev Remote Sensor. Основна відмінність: замість аналогового датчика температури використовується цифровий вимірювач температури та вологості Sensirion SHT11.

Схема передавача

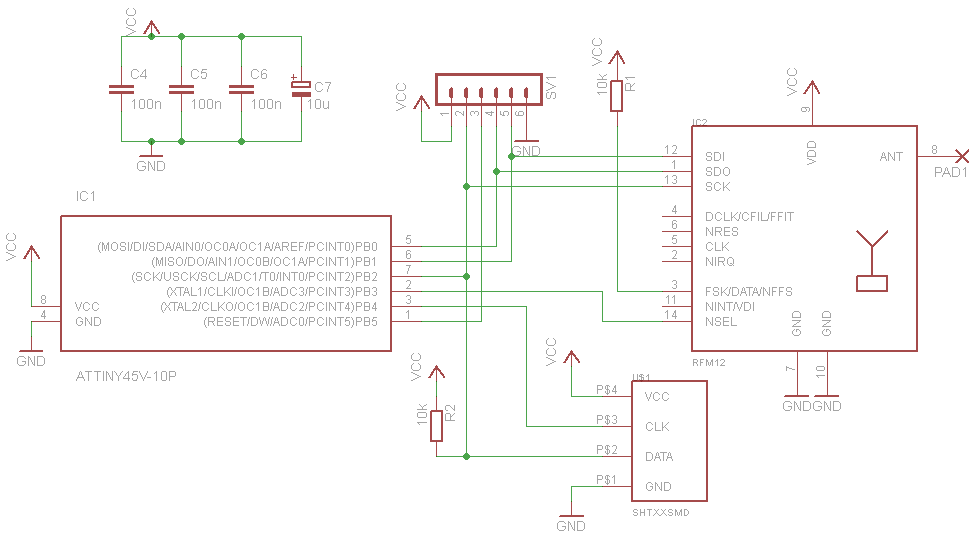

Схема вимірювальної частини та передавача

Вимірювальна плата пристрою містить мікроконтролер ATTiny45, датчик температури та вологості SHT11, модуль радіопередавача hoperf RFM12 868 МГц.
Живлення здійснюється від двох батарей AA. Час автономної роботи - більше 1 року.

Схема приймача з USB

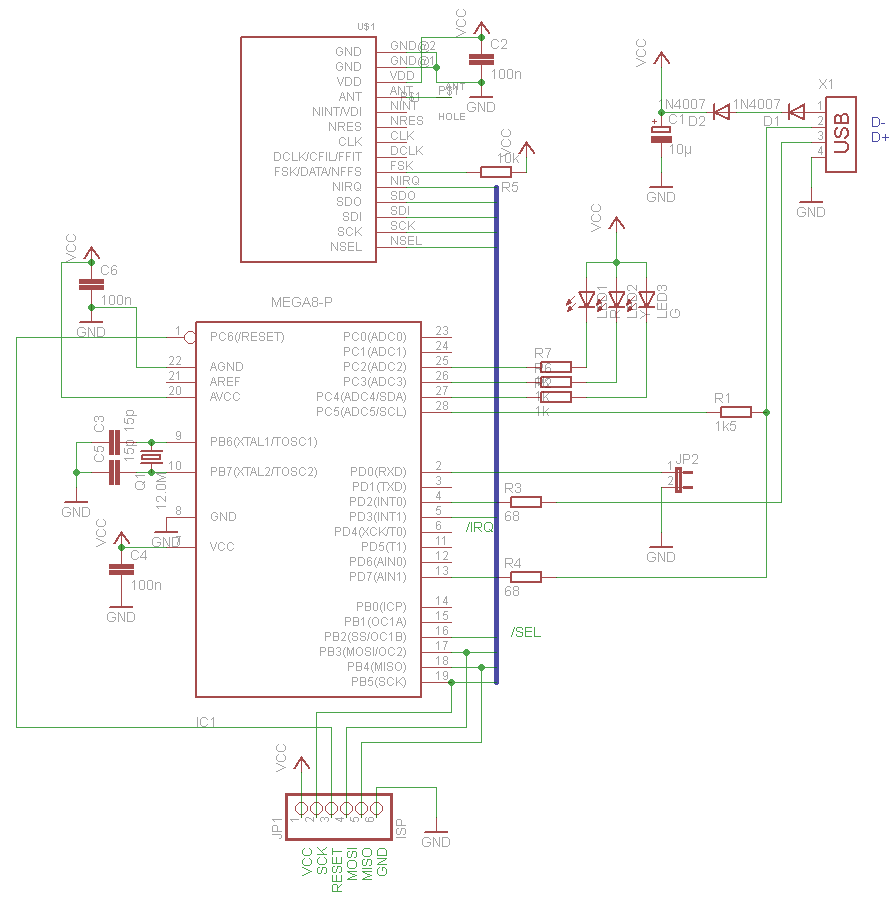

Схема приймача з USB

В приймачі використовується такий же модуль RFM12 та МК ATMega8 µC. Прийняті дані передаються в комп'ютер через USB-інтерфейс.

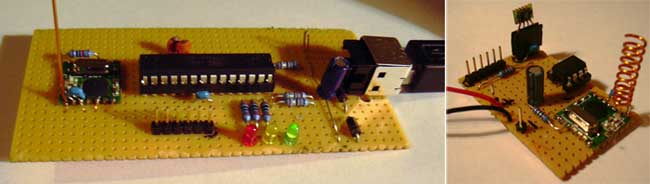

Фото передавача та приймача

Представлене в архіві ПЗ дозволяє записувати дані в CSV-форматі: одне значення - один рядок.

Завантажити прошивки та вихідні коди, схеми, ПЗ ви можете нижче

Список радіоелементів

Позначення Тип Номінал Кількість Примітка
Схема вимірювальної частини та передавача.
IC1 МК AVR 8-біт
ATtiny45
1
IC2 Радіопередавальний модуль RFM12 1 868 МГц
U$1 Датчик температури та вологості SHT11 1
С4-С6 Конденсатор 0.1 мкФ 3
С7 Електролітичний конденсатор 10 мкФ 1
R1, R2 Резистор
10 кОм
2
SV1 Роз'єм 1
Схема приймача з USB.
IC1 МК AVR 8-біт
ATmega8
1
U$1 Радіоприйомний модуль RFM12 1
D1, D2 Випрямляючий діод
1N4007
2
С1 Електролітичний конденсатор 10 мкФ 1
С2, С4, С6 Конденсатор 0.1 мкФ 3
С3, С5 Конденсатор 15 пФ 2
R1 Резистор
1.5 кОм
1
R2, R6, R7 Резистор
1 кОм
3
R3, R4 Резистор
68 Ом
2
R5 Резистор
10 кОм
1
Q1 Кварцовий резонатор 12 МГц 1
LED1 Світлодіод Червоний 1
LED2 Світлодіод Жовтий 1
LED3 Світлодіод Зелений 1
Х1 Роз'єм USB 1
JP1 Роз'єм ISP 1
JP2 Джампер 1
