USB-осцилограф

Нижче представлений проект USB-осцилографа, який ви зможете зібрати своїми руками. Можливості USB-осцилографа мінімальні, але для багатьох радіолюбительських задач цілком зійде. Також, схема даного USB-осцилографа може використовуватися як основа для побудови більш серйозних схем. В основі схеми стоїть мікроконтролер Atmel Tiny45.

Осцилограф має два аналогових входи і живиться від USB-інтерфейсу. Один вхід задіяний через потенціометр, що дозволяє зменшувати рівень вхідного сигналу.

ПО для мікроконтролера tiny45 написано на Сі і скомпільовано за допомогою WinAVR і V-USB розробки Obdev, який реалізує зі сторони мікроконтролера HID-пристрою.
В схемі не використовується зовнішній кварц, а програмно задіяна частота від USB 16.5 МГц. Звичайно, не варто очікувати від цієї схеми дискретизації 1Gs/s.

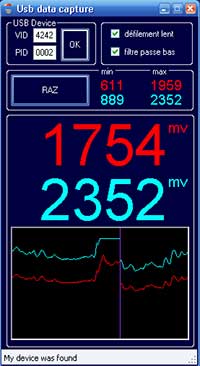

Осцилограф працює по USB через HID-режим, що не вимагає встановлення яких-небудь спеціальних драйверів. Софт для Windows написаний з використанням .NET C#. Взявши за основу мій вихідний код програми, ви можете доповнити ПО як вам потрібно.

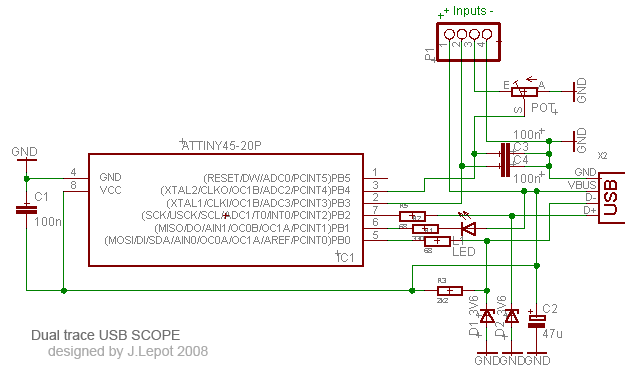

Принципова схема USB-осцилографа дуже проста!

Список використаних радіоелементів:
1 світлодіод (будь-який)
1 резистор для світлодіода, від 220 до 470 Ом
2 резистора 68 Ом для USB D+ & D-ліній
1 резистор 1.5K для визначення USB-пристрою
2 стабілітрона 3.6V для вирівнювання USB-рівнів
2 конденсатора 100нФ і 47мкФ
2 фільтруючих конденсатора на аналогових входах (від 10нФ до 470нФ), можна і без них
1 або 2 потенціометри на аналогових входах, для зменшення рівня вхідної напруги (якщо потрібно)
1 USB-роз'єм
1 мікроконтролер Atmel Tiny45-20.

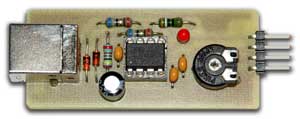

В архіві містяться файли друкованої плати під Eagle, прошивка, вихідні коди на Сі, що включають USB-бібліотеки та HID, програма для Windows (не вимагає установки) та її вихідний код на C#.
