Малогабаритний частотомір-цифрова шкала до 200 МГц з ЖК дисплеєм

 Частотомер має невеликі габарити 65х35х20 мм і легко поміщається на долоні. Незважаючи на це, він працює в широкому діапазоні частот від 0 до 200 МГц, а також може використовуватися як цифрова шкала приймача.

ЖКІ

Основні технічні параметри:

  • час вимірювання — 1/2 с
  • діапазони вимірювання:
    • з входу 1 — 1...200 МГц (±1 кГц) або 1...30 МГц (±100 Гц)
    • з входу 2 — 1...4 МГц (±10 Гц)
    • з входу 3 — 0...1 МГц (±2 Гц)
  • Uвх min — 50 мВ
  • Uвх max — 5 В
  • Uпит — 7...15 В
  • Iпотр — 40 мА (Uпит = 9 В)

В режимі цифрової шкали пристрій працює з приймачами, що мають ПЧ: 455 кГц, 465 кГц, 500 кГц, 10695 кГц, 10700 кГц, 21000 кГц, 24000 кГц. Передбачено вибір +ПЧ або -ПЧ. Можлива індивідуальна прошивка під будь-які інші ПЧ. Основу приладу складає програмований мікроконтролер AT90S1200-12SI фірми ATMEL. Контролер управляє ЖКІ дисплеєм HT-1611 і в залежності від встановлених перемичок працює як частотомер або цифрова шкала. Для живлення мікросхем застосовується стабілізатор напруги 78L05, що обумовлює нижній предел живлячої напруги не нижче 7В. Якщо необхідно зменшити нижній предел живлячої напруги до 5В, слід замінити стабілізатор 78L05 на LM2931Z5. Для роботи з входу 1 на частотах до 200 МГц використовується високочастотний дільник LB3500 фірми SANYO, завдяки якому чутливість в діапазоні 1...200 МГц не гірша 50 мВ. При роботі на низьких частотах (вхід 3) 0...1 МГц використовується внутрішній компаратор мікроконтролера, що забезпечує високу чутливість і зменшує габарити плати. Усі деталі приладу вміщуються на платі розміром 65х35 мм. Мікроконтролер встановлюється зі сторони друкованих доріжок. ЖКІ дисплей впаюється в плату зі сторони деталей. При цьому висота приладу разом з індикатором не перевищує 20 мм.

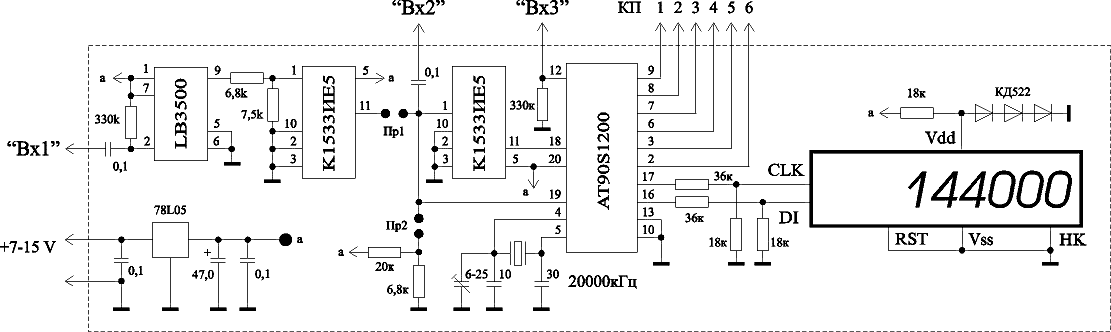

Схема частотомера

Опис режимів роботи частотомера:

  • Для роботи з «Вх1» встановлюється перемичка Пр1.
  • Для роботи з «Вх2» встановлюється перемичка Пр2.
  • Для вибору діапазону вимірювання використовуються контактні площадки (КП) 1 і 2, які замикаються на землю або залишаються вільними:
    1...200 МГц — КП1 і КП2 вільні;
    1...30 МГц — КП1 замкнутий, КП2 вільний;
    1...4 МГц — КП1 вільний, КП2 замкнутий;
    0...1 МГц — КП1 і КП2 замкнуті.

  • Для вибору ПЧ при роботі в режимі цифрової шкали використовуються КП 3,4,5,6, які замикаються на землю або залишаються вільними:
    +ПЧ — КП3 вільний;
    -ПЧ — КП3 замкнутий;
    0 кГц — КП4 вільний, КП5 вільний, КП6 вільний;
    10700 кГц — КП4 замкнутий, КП5 вільний, КП6 вільний;
    455 кГц — КП4 вільний, КП5 замкнутий, КП6 вільний;
    465 кГц — КП4 вільний, КП5 вільний, КП6 замкнутий;
    500 кГц — КП4 замкнутий, КП5 замкнутий, КП6 вільний;
    10695 кГц — КП4 замкнутий, КП5 вільний, КП6 замкнутий;
    21000 кГц — КП4 вільний, КП5 замкнутий, КП6 замкнутий;
    24000 кГц — КП4 замкнутий, КП5 замкнутий, КП6 замкнутий.

P.S. Прошивка, на жаль, була втраченa. Якщо у когось є - прохання надіслати на e-mail сайту.
