STM32F4. Урок 16 - Робота з ЦАП MAX5250 по SPI

Ця бібліотека дозволяє керувати мікросхемою MAX5250 (чотири канали ЦАП) на зовнішньому модулі по SPI інтерфейсу з плати STM32F4.
Для роботи з мікросхемою також використовується бібліотека SPI низького рівня (SPI2).

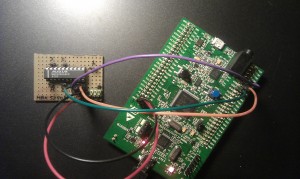

Демонстрація роботи:

Використовувані виводи:

SCK до PB13
MOSI до PB15
MISO до PB14
ChipSelect до PB12

Вимоги:

   Підключувані модулі CooCox-IDE: GPIO
   Підтримувані бібліотеки: STM32_UB_SPI2.

Перечислення:

typedef enum {
  DAC_0 = 0,  // Канал ЦАП 0
  DAC_1,      // Канал ЦАП 1
  DAC_2,      // Канал ЦАП 2
  DAC_3       // Канал ЦАП 3
}MAX5250_DAC_t;

Функції:

ErrorStatus UB_MAX5250_Init(void);                          // ініціалізація MAX5250
void UB_MAX5250_SetDAC(MAX5250_DAC_t kanal, uint16_t wert); // встановлення значення ЦАП

Приклад використання:

//--------------------------------------------------------------
// Файл     : main.c
// Дата     : 04.03.2013
// Версія   : 1.0
// Автор    : UB
// EMail    : mc-4u(@)t-online.de
// Веб      : www.mikrocontroller-4u.de
// CPU      : STM32F4
// IDE      : CooCox CoIDE 1.7.0
// Модуль   : CMSIS_BOOT, M4_CMSIS_CORE
// Функція  : Демонстрація бібліотеки MAX5250
// Зауваження: Ці два файли повинні бути на 8MHz
//              "cmsis_boot/stm32f4xx.h"
//              "cmsis_boot/system_stm32f4xx.c"
//--------------------------------------------------------------

#include "main.h"
#include "stm32_ub_max5250.h"

int main(void)
{
  SystemInit(); // ініціалізація налаштувань кварца

  UB_MAX5250_Init(); // ініціалізація MAX5250

  UB_MAX5250_SetDAC(DAC_0,0);    // мінімальне значення DAC0(0V)
  UB_MAX5250_SetDAC(DAC_1,341);  // 33% від максимального значення DAC1(1V)
  UB_MAX5250_SetDAC(DAC_2,682);  // 66% від максимального значення DAC2(2V)
  UB_MAX5250_SetDAC(DAC_3,1023); // максимальне значення DAC3(3V)

  while(1)
  {

  }
}

В додатку проект CooCox і окрема бібліотека для використання в інших проектах. Автор оригіналу статті просить задавати питання на його сайті німецькою або англійською мовами.

Оригінал статті
