Урок 3. Налагоджувальна плата для AVR мікроконтролера Attiny13

У цьому уроці для вивчення AVR мікроконтролерів ми з вами зберемо просту налагоджувальну плату для МК Attiny13.

Для збору налагоджувальної плати знадобиться:

1. Панелька DIP-8 1шт.
2. Резистори 150 Ом 3шт.
3. Резистори 4,7 кОм 3шт.
4. Світлодіоди 3шт.
5. Тактові кнопки 3шт.
6. Штырьки PLS (5 штырьків)

Схема налагоджувальної плати:

Дана налагоджувальна плата сумісна з усіма 8 вивідними AVR мікроконтролерами.

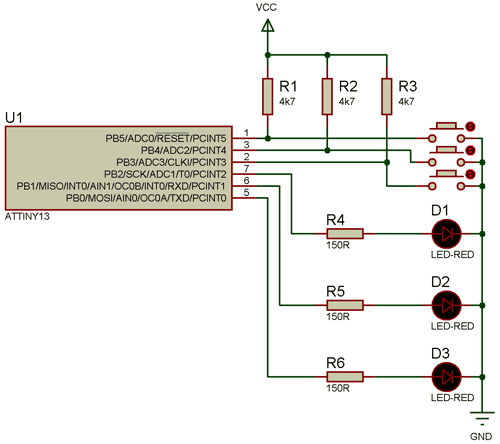

Схема в Proteus:

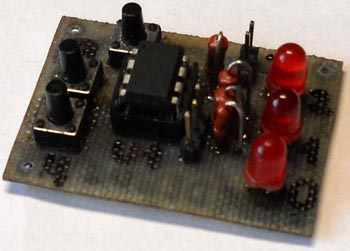

Готова налагоджувальна плата:

Розпіновка налагоджувальної плати:

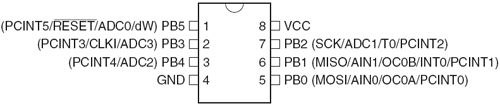

Розпіновка AVR мікроконтролера ATtiny13:

Нижче ви можете завантажити проект в Proteus та друковану плату в форматі LAY
