Управління двома кроковими двигунами по UART

Опис

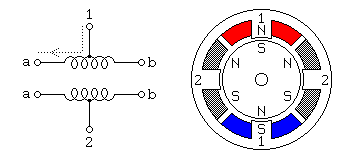

За допомогою цього пристрою можна керувати двома уніполярними кроковими двигунами в повному кроці через послідовний порт комп'ютера (або, наприклад, з іншого мікроконтролера). Для управління може використовуватися будь-яка програма термінал, наприклад, стандартний Hyperterminal. Два канали повністю незалежні, двигунами можна керувати по одному.

Особливості

• Керування двома уніполярними кроковими двигунами в повному кроці
• Керування через послідовний порт комп'ютера.
• Може використовуватися з будь-якою ОС
• Параметри крокових двигунів: не більше 24 В, 500 мА.
• Живлення ...................... 12-24 В постійного струму

Апаратура

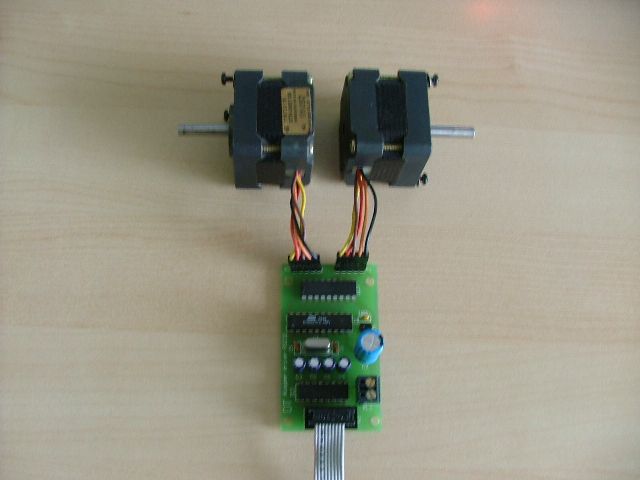

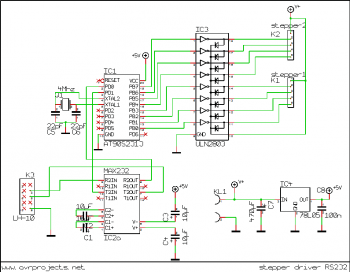

Мікросхема MAX232 використовується для перетворення сигналів послідовного порту комп'ютера (COM) в рівні TTL для AVR мікроконтролера (uart). Мікроконтролер AT2313 використовується для прийому сигналів uart і формування імпульсів для керування кроковими двигунами.

Сигнали від мікроконтролера надходять на вхід мікросхеми ULN2803A, яка представляє собою збірку транзисторів Дарлігтона, які здатні керувати навантаженням до 500 мА, 30 В постійного струму. Кроковий двигун керується в повному кроці. Двигун може обертатися вліво і вправо, в залежності від команди з термінала. За одну команду двигун може повернутися максимум на 32000 кроків.

Програмне забезпечення

Налаштування в терміналі:  9600 - 8 N 1

Є 4 команди, які ви можете надіслати контролеру:
m0rx,m0lx,m1lx,m1rx.
m0 і m1 - вибір двигуна для обертання, r або l - вибір напрямку обертання, X - число кроків від 0 до 32000. Наприклад: якщо ви надсилаєте команду m0l2000, двигун 0 обертається за годинниковою стрілкою на 2000 кроків.

Після включення живлення пристрою, воно виводить повідомлення на термінал. Після цього можна давати команди для керування кроковими двигунами. Див. приклад нижче.
