Проста налагоджувальна плата на ATTINY2313

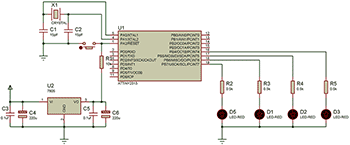

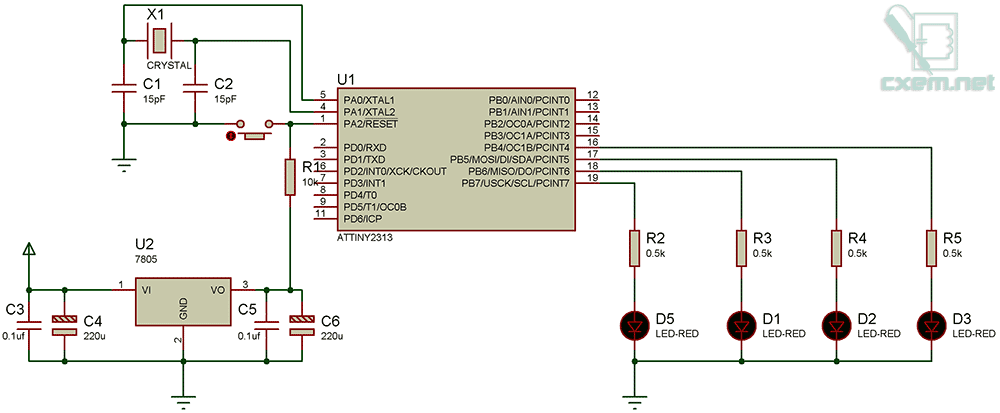

Пропоную схему простої відладочної плати на ATTINY2313

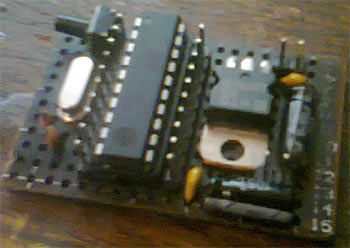

Відладочна плата має наступні особливості:
Розміри 30х43мм
Підтримує живлення 3-12В.
Вбудований стабілізатор напруги на 5В.
Вбудований кварц на 8МГц.
Вбудована кнопка RESET.
Доступ розширення до всіх ніжок, включаючи xtal1/2.
Доступ розширення до живлення до і після стабілізатора.

В якості пробної прошивки та розширення пропоную простий бігучий вогонь на 4х світлодіодах. Це розширення являє собою 4 світлодіоди та 4 резистори.

Приблизно проект в протеусі, прошивка, вихідний код на асемблері та друкована плата у форматі LAY.
