Переходник ATmega8 TQFP в DIP

Мікроконтролери ATmega8 дуже популярні у радіолюбителів, особисто я їх використовую частіше, ніж інші МК. Як відомо, такі мікроконтролери в DIP корпусах коштують на порядок дорожче, ніж в корпусах TQFP. У нас ATmega8 TQFP коштує 85 гривень, а ATmega8 DIP продається від 140 гривень (є екземпляри і по 220 гривень, відрізняються вони частотами та живленням), погодьтеся, різниця суттєва. Так навіщо ж переплачувати, якщо можна виготовити простий перехідник для TQFP і використовувати його потім як DIP?

У мікроконтролерів у корпусах TQFP є зайві виводи, в порівнянні з аналогами в DIP, у ATmega8 це пара GND, VCC, ADC6 і ADC7.

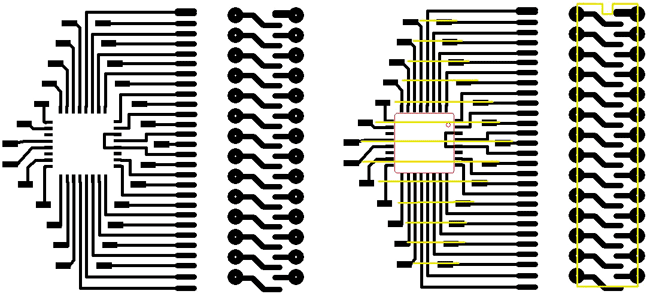

Нижче фото доріжок, з перемичками і без, при монтажі на платі доведеться поставити перемички на виводах з 16 по 28. Перемички краще ставити зі сторони доріжок, можна використовувати провід шлейфа HDD IDE або обрізки малопотужних резисторів. Як бачите, друкована плата складається з двох частин, на першій розташовується сам мікроконтролер, а на другій потрібно висвердлити отвори під DIP28. Потім обидві плати разом з'єднують (у вигляді букви Т), совмещують доріжки і запаюють їх між собою в утвореному куті.

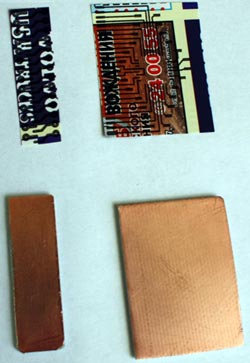

Друковані плати виготовляємо методом ЛУТ, будьте обережні, коли будете знімати папір, доріжки досить тонкі, можна випадково пошкодити їх. Після травлення перевірте доріжки, що йдуть від МК, чи не замикаються вони між собою.

На жаль, коли роздруковував, я забув дзеркально перевернути малюнок плати DIP28, і протравив прямо так, коли згадав, було вже пізно. Ще раз переносити малюнок і травити мені було лінь, тому остаточного результату ви не побачите. Але думаю, що суть зрозуміла, після того як запаяєте МК, запаяєте PLS штирки (попередньо просвердливши отвори) і з'єднаєте обидві плати, далі можете працювати як з звичайним мікроконтролером в DIP корпусі, вставляєте в програматор, прошиваєте і користуєтеся.

Щоб ця конструкція помістилася в стандартну панельку для мікросхем, можна використовувати більш тонкі PLS штирки, у них зазвичай крок менше, доведеться їх обламувати і поштучно запаювати.

При складанні даної конструкції враховуйте висоту плати, якщо ваша конструкція розташовується в низькопрофільному, тобто тонкому корпусі, в результаті плата буде заважати, і кришка вашого корпусу не буде закриватися.

Завантажити друковану плату в форматі LAY ви можете нижче
