Гра "розмінуй бомбу"

"Який провід різати? синій ... чи червоний ...?" таку фразу, напевно, кожен чув у фільмах, коли герою фільму потрібно розмінувати бомбу, перерізавши дроти, якщо перерізати не той дріт – бомба вибухне. Ця гра є простим таймером зворотного відліку, від якого йдуть чотири дроти різних кольорів. Гравець повинен правильно вибрати потрібний дріт до "вибуху бомби", тобто до кінця відліку таймера.

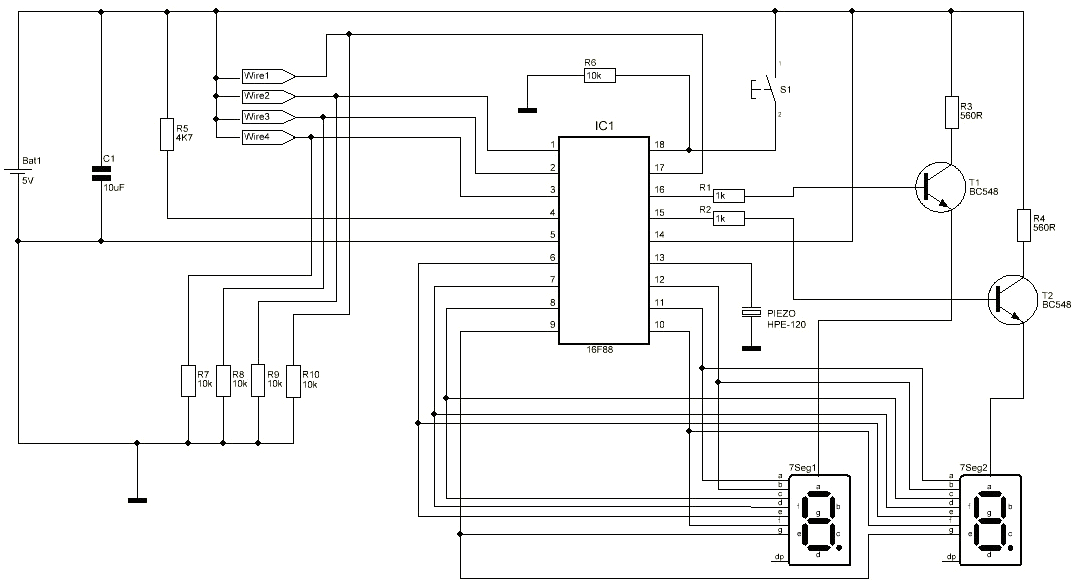

Схема іграшки:

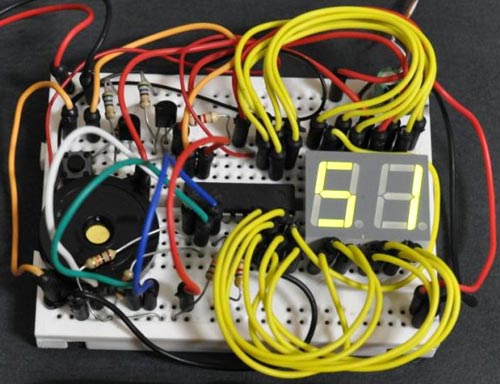

Фото друкованої плати (зібрано на макетній платі, оскільки така збірка має більш реалістичний вигляд)

Після увімкнення пристрою з'явиться повідомлення "S1", це означає, що S1 має бути натиснута для початку гри.

Усі чотири дроти повинні бути замкнуті. Якщо один із проводів не підключений, то вийде повідомлення "EE", яке означає, що сталася помилка, і гра не почнеться.  При старті гри починається зворотний відлік часу, за весь час поки йде відлік, ви повинні знешкодити бомбу.

Є чотири дроти - червоний, зелений, синій і білий.  Їх розмикання  імітує різання дроту. Тільки один дріт може бути відключений, тобто розімкнутий за час гри.  Під час різання певних проводів бомба може бути знешкоджена, може бути прискорено лічильник, ну і вибух бомби, якщо відрізати не той дріт. Призначення проводів кожного разу змінюється, так що немає необхідності змінювати їх вручну.

Фото пристрою:

Це оригінальна гра і може принести багато задоволення для дітей і дорослих.

Нижче ви можете скачати файли прошивки та друкованих плат

Список радіоелементів
