Пристрій оживлення мікроконтролерів Atmel

Одного разу я неправильно зашив фьюзи, які відповідають за тактування МК.  І мікроконтролер перестав визначатися. Я вирішив зібрати пристрій для оживлення мікроконтролерів Atmel, які були по необережності неправильно прошиті. Пристрій має 6 режимів генерації імпульсів. Питається від USB-порту комп'ютера.

В самому першому режимі генерується частота приблизно 3МГц. У другому - приблизно 1МГц і так далі,  плавно, приблизно до 100кГц.

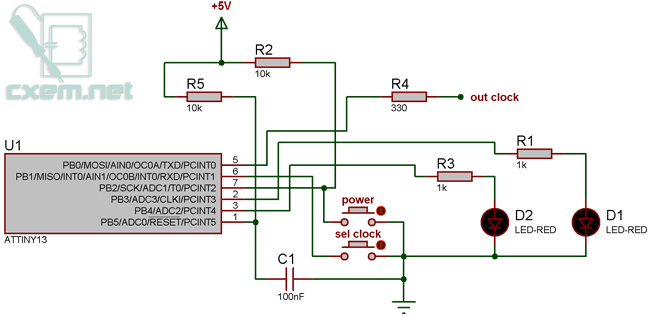

Пристрій має дві кнопки і три світлодіода:
перший світлодіод - індикація наявності живлення з USB;
другий - генератор увімкнено;
третій - індикація генерації частоти (якщо просто горить - частота 3МГц, швидко миготить - 1МГц, трохи повільніше миготить - 700кГц і так далі);

При подачі живлення генератор не активний. Натиснувши кнопку ON/OFF, увімкнеться генератор і загориться індикація поточної частоти. Якщо відключити генератор - то поточне значення частоти збережеться, і при подальшому увімкненні пристрою буде генеруватися саме вибрана частота.

В архіві додаю вихідний код, прошивку, друковану плату та файл протеус.

Список радіоелементів
