Програматор для КР573РФ5

Цей програматор відрізняється від подібних йому пристроїв відсутністю транзисторів у схемі - він повністю виконаний на мікросхемах.
При створенні цієї конструкції враховувався й такий не менш важливий фактор, як повторюваність. Прилад дуже простий у виготовленні та налаштуванні. Невисока складність пристрою досягнута за рахунок використання ручного перемикання розрядів перемикачем SA1. Він складовий і має 10 перемикачів у своєму складі, до того ж займає небагато місця.

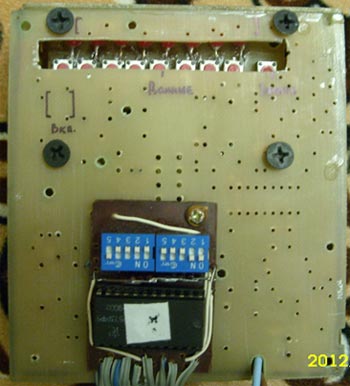

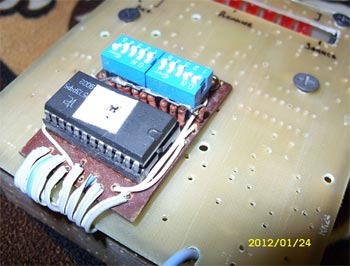

Програматор конструктивно виконаний на двох платах. На одній з них знаходяться мікросхеми, кнопки запису та вводу даних, а на другій - перемикач SA1 та панелька з програмованою мікросхемою. Плати з'єднані між собою гнучким багатожильним проводом. Зовнішній вигляд програматора показаний нижче.

Сам корпус програматора виготовлений з старих друкованих плат, з яких видалені друковані проводники та всі деталі. Такий спосіб виготовлення корпусу дуже економічний.
У приладі використовуються мікросхеми серії К555 (але можлива заміна на К155).

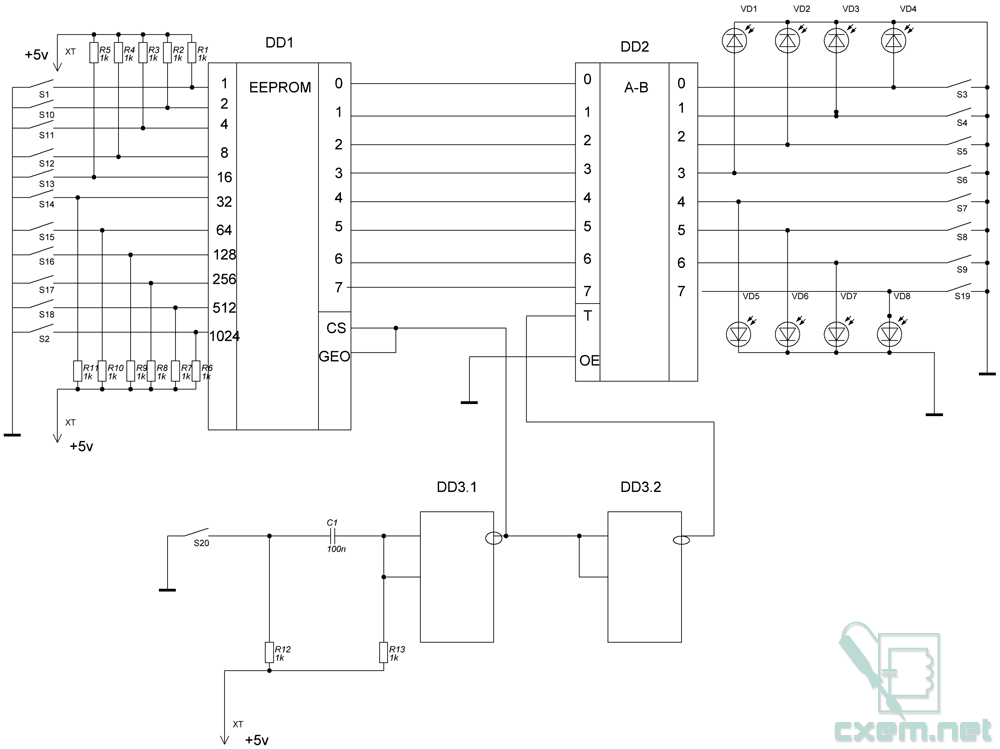

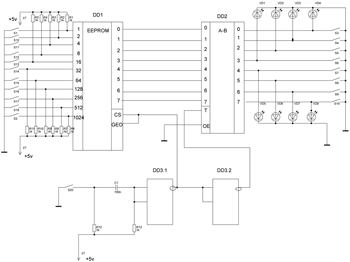

Нижче представлена схема програматора. Вона не містить дефіцитних деталей і легко повторюється.

Елементи на схемі: DD1-КР573РФ5, DD2-КР580ВА82, DD3-К155ЛА3.
