Програматор ATtiny84 USBtiny AVR ISP
Ця версія програматора AVR ISP використовує компоненти з поверхневим монтажем, так само як у проєкті FabISP, який базується на внутрішньосхемному програматорі USBtinyISP. Нові драйвера USBtinyISP тепер також підтримують ОС Windows 8.

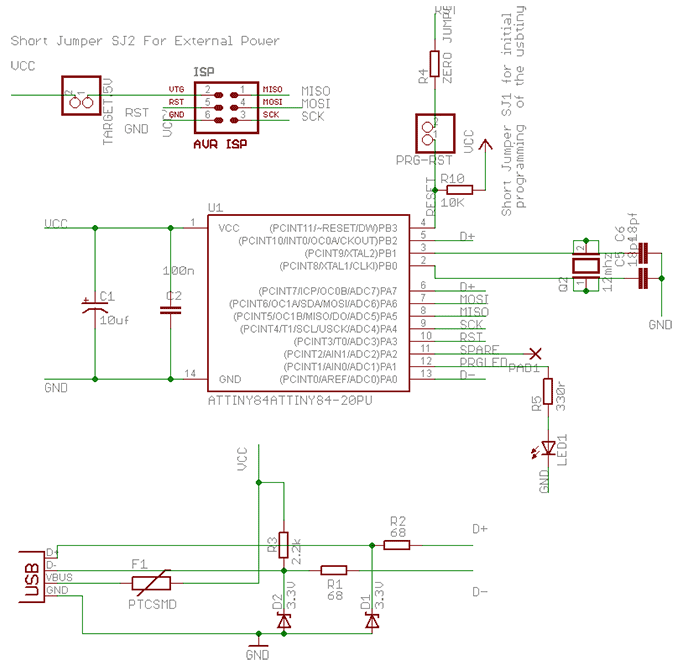

У цьому проєкті використовується мікроконтролер ATtiny84 замість старшої серії ATtiny2313 USBtiny.

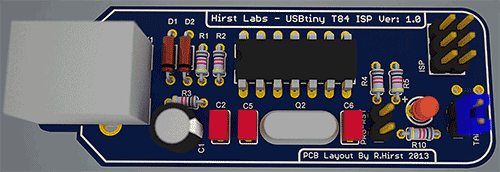

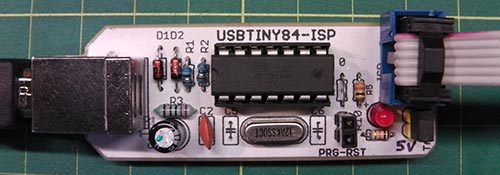

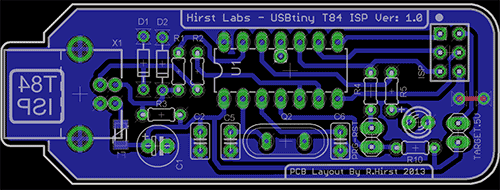

Програмне забезпечення можна завантажити звідси.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| U1 | МК AVR 8-біт |
ATtiny84
|
1 | |||
| D1, D2 | Стабілітрон |
BZX55C3V3
|
2 | |||
| LED1 | Світлодіод | 1 | ||||
| C1 | Електролітичний конденсатор | 10 мкФ | 1 | |||
| C2 | Конденсатор | 100 нФ | 1 | |||
| C5, C6 | Конденсатор | 18 пФ | 2 | |||
| R1, R2 | Резистор |
68 Ом
|
2 | |||
| R3 | Резистор |
2.2 кОм
|
1 | |||
| R4 | Резистор |
0 Ом
|
1 | |||
| R5 | Резистор |
330 Ом
|
1 | |||
| R10 | Резистор |
10 кОм
|
1 | |||
| Q2 | Кварцовий резонатор | 12 МГц | 1 | |||
| F1 | Термістор | 1 | ||||
Прикриплені файли:
- USBTiny84ISP.rar (308 Кб)
