Китайський JTAG ICE для AVR і установка драйверів

Вступ

Вивчати мікроконтролери AVR  без налагоджувача можна, але складно, і не так цікаво. Тому після покупки USBasp і наігравшись вдосталь, вирішив витратитися на JTAG ICE, звісно, китайський. Налагоджувач працює тільки з AvrStudio 4.19. Ось посилання на мій налагоджувач, куплений на аліекспрес. Після USBasp, звичайно, дорого - 500 грн.

Встановлення драйверів

Після отримання та розпакування диска з драйверами нічого не було. Треба було шукати. Драйвер знайшов на сайті http://www.5v.ru/ch340g.htm. Як виявилось, там стоїть перехідник USB-COM CH340.

Я ставив драйвер на Windows7 x64. Просто *.inf файли без підпису не встановлювались. Перший драйвер, який запрацював, був у мене від 04.11.2011. , більш молодший сусідній драйвер викликав у win7 синій екран смерті.

Зараз на сайті з'явилися нові драйвери вер.3.4. від 08/08/2014. Встановлюються і працюють добре. Перевіряв.

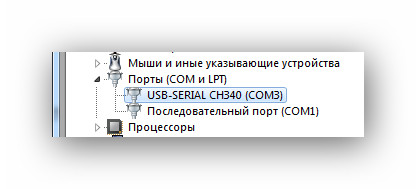

Можливі проблеми з визначенням CH340/CH341

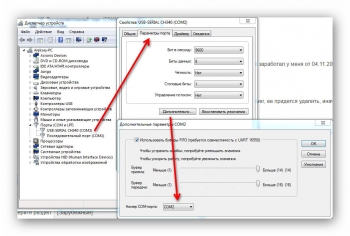

Головна проблема - це збіг номерів COM-портів, наприклад, у вас буде два COM1. У цьому випадку треба призначити інший номер для COM-порту. У диспетчері завдань потрібно зайти в властивості, потім в параметри порту і натиснути кнопку "додатково". У відкритому вікні вибрати вільний COM-порт, який потім потрібно вказати в AVRStudio 4. Цю процедуру необхідно повторювати, якщо ви будете використовувати інший USB-порт.

До статті прикріплюю останній драйвер для Windows 7 x64.
