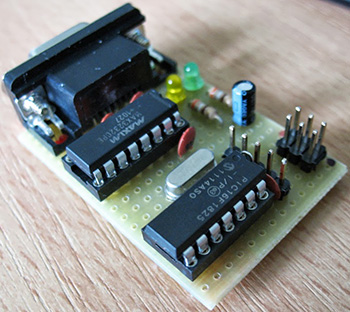

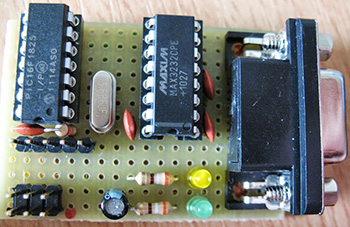

AVR-програматор на PIC

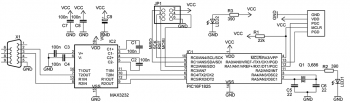

Фактично, цей програматор є портом STK500, але зроблений на PIC. Схема проста, в ній немає жодного захисту від статичного напруження. Та й сам програматор годиться хіба що "for fun".

Я не став робити його на USB. Програматор добре працює і з AVRstudio і з avrdude. Замість MAX3232 можна використовувати FT232RL.

Список радіоелементів

Позначення	Тип	Номінал	Кількість	Примітка
IC1	МК PIC 8-біт	PIC16F1825	1
IC2	ІС RS-232 інтерфейсу	MAX3232	1
С1-С4, С7, С8	Конденсатор	100 нФ	6
С5, С6	Конденсатор	22 пФ	2
R1	Резистор	22 кОм	1
R2, R3	Резистор	390 Ом	2
LED1, LED2	Світлодіод		2	Жовтий і зелений
Q1	Кварцовий резонатор	3.686	1

Оригінал статті

Прикреплені файли:

STK500_PIC18F1825.zip (20 Кб)
