Адаптер ZIF SOIC для програматора

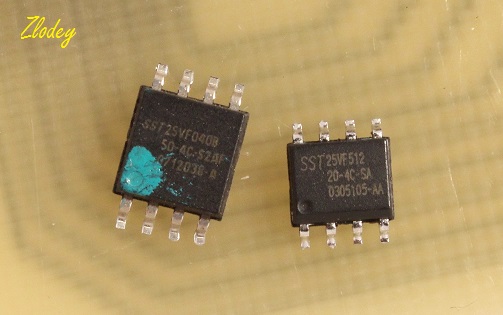

Понадобилося якось мені перепрошити пару мікросхем в корпусах SOIC різної ширини.

У мене було три варіанти:

• Купити готовий ZIF-перехідник.
• Підпаяти проводки до кожної ніжки, підключити до програматора, перепрошити, відпаяти. І так два рази.
• Виготовити пару перехідників під різну ширину корпусів.

Варіант з покупкою не підходить. В моєму місті немає радіомагазинів... Ітог: довго, дорого.

Варіант з підпайкою також не подобається. З урахуванням того, що кількість мікросхем може бути, скажімо, 20 штук... Ітог: пайка перетворюється в справжній кошмар.

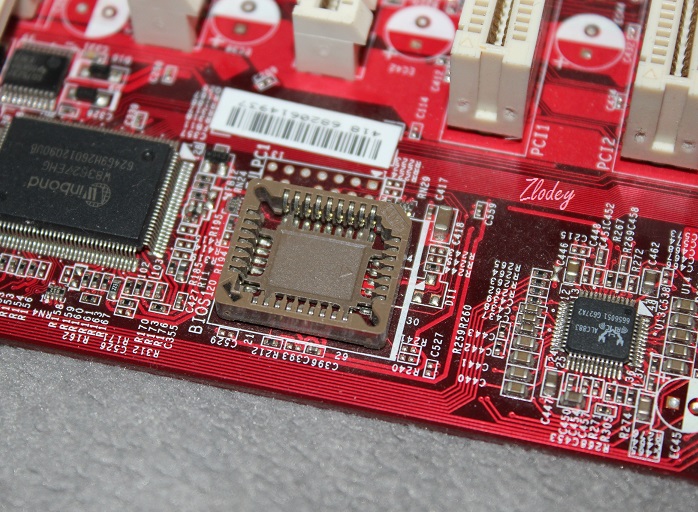

Було однозначно вирішено - самостійно виготовити перехідники. Нам знадобляться дві материнські плати від старих комп'ютерів. На платі знаходимо ось таку "ліжечко" з мікросхемою BIOS. Витягаємо мікросхему та приступаємо до демонтажу "ліжечка".

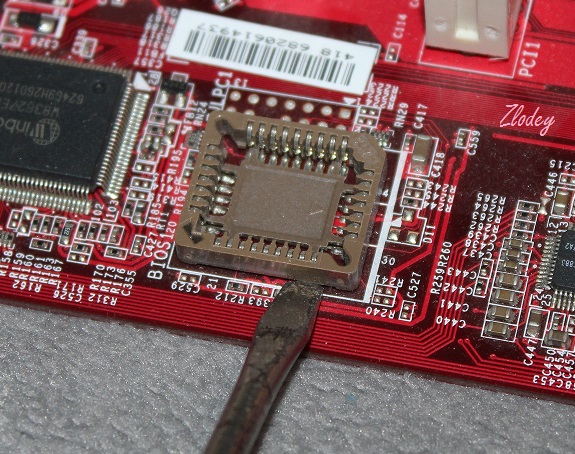

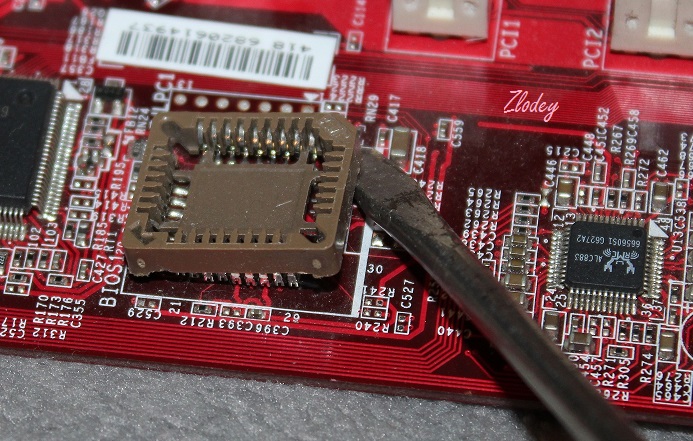

Оскільки виводи панельки розташовані під нею, відпаяти її феном стає вкрай складно - пластиковий корпус, ймовірно, розплавиться. Будемо демонтувати іншим способом. Піддягаємо "ліжечко" знизу за допомогою викрутки.

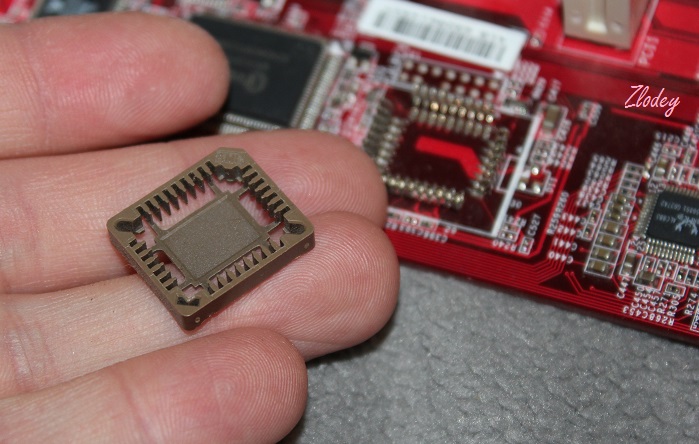

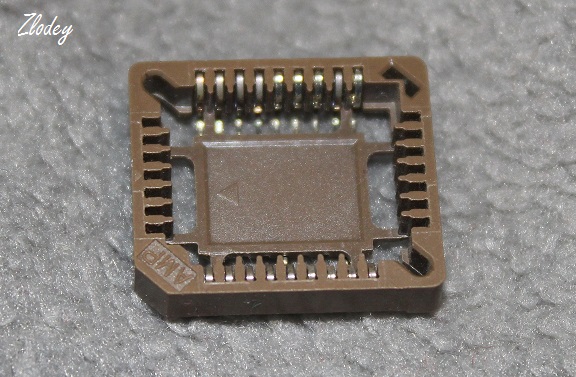

Пластиковий корпус зніметься

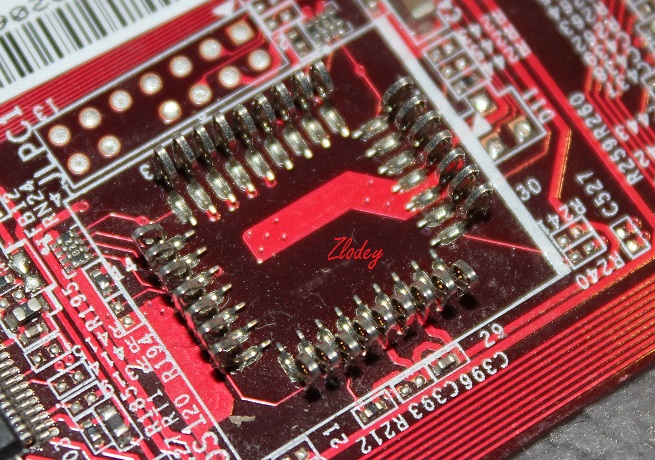

А контакти залишаться на платі.

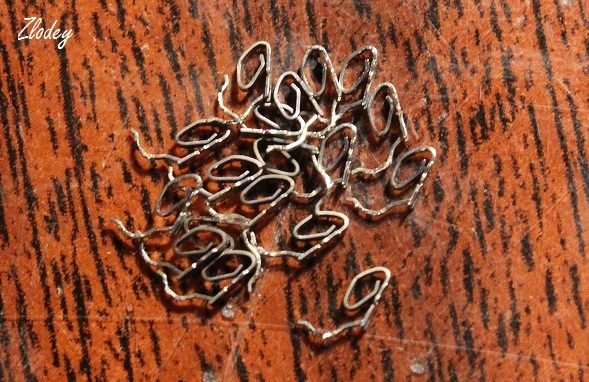

Тепер їх можна без проблем відпаяти за допомогою термофена.

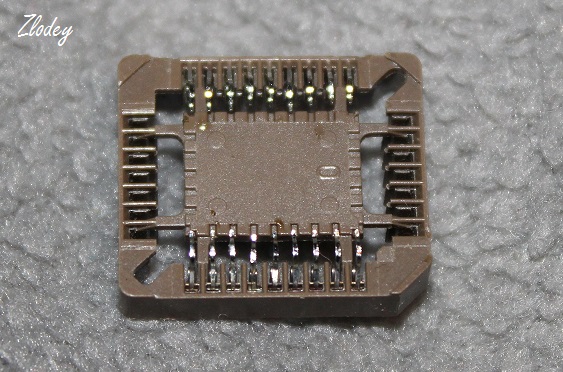

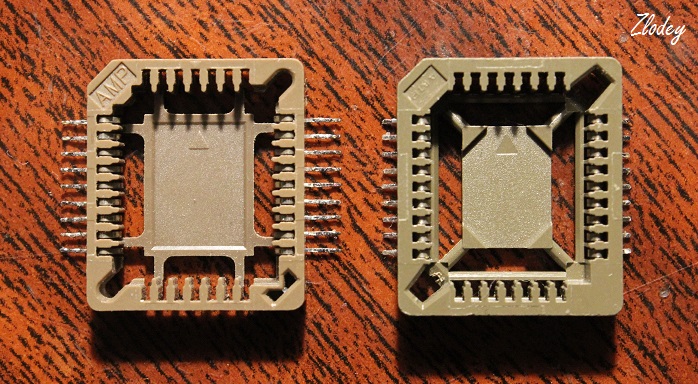

Після відпаяти вставляємо контакти назад у "ліжечко", але тільки з верхньої та нижньої сторін. Зліва і справа контакти не вставляємо.

Вигинаємо контакти на зовнішню сторону.

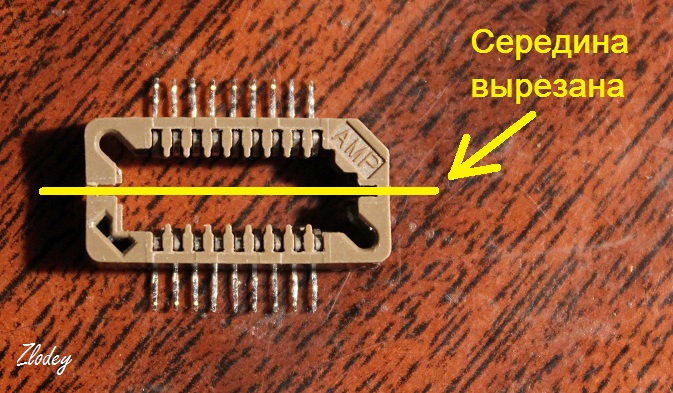

Тепер за допомогою дремеля вирізаємо середню частину "ліжечка", нерівності на торцях обробляємо напильником. В результаті вийде "ліжечко" меншої ширини, що складається з двох половинок.

Розводимо плату, травимо, лудимо, свердлимо, припаюємо "ліжечко". Файл друкованої плати можна скачати в кінці статті.

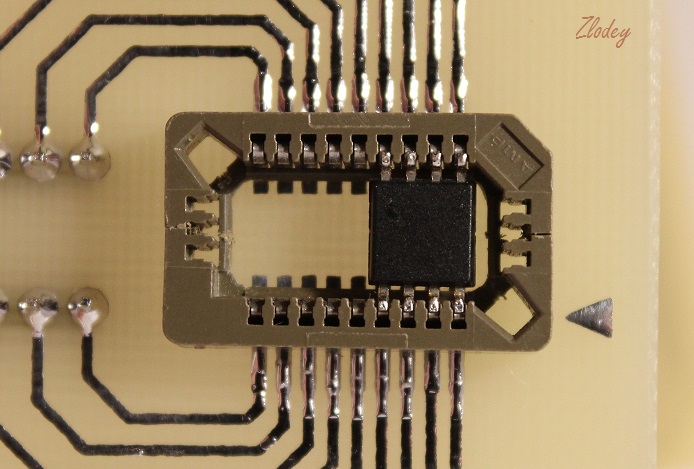

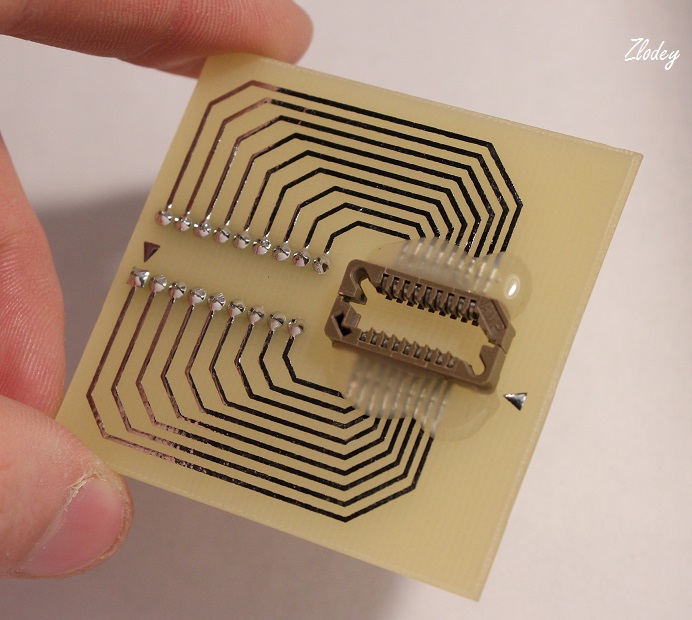

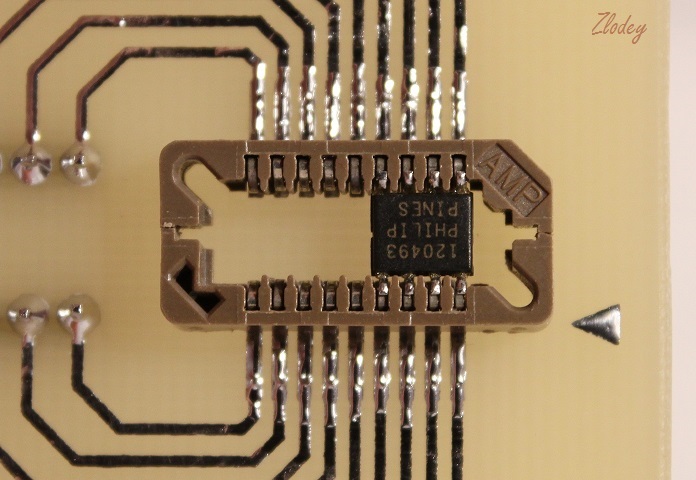

Ширина підбирається таким чином, щоб туди вільно поміщалася мікросхема, виводами вгору. Для вузького SOIC корпусу це виглядає так.

А для широкого - ось так.

Для надійності фіксуємо виводи на термосоплі.

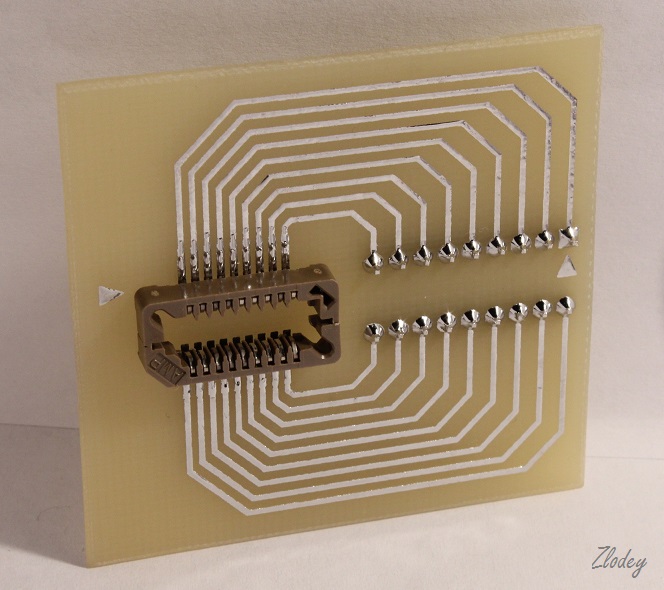

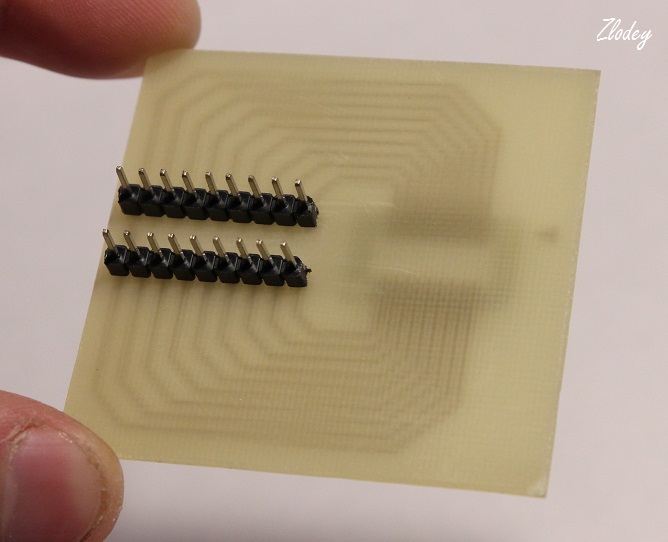

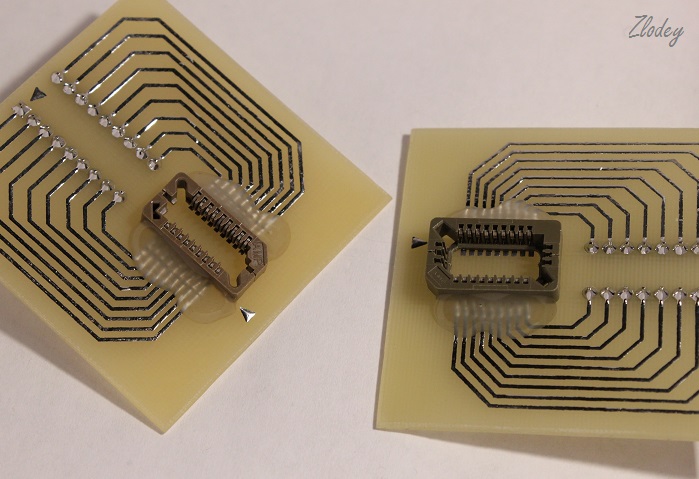

В результаті вийшло два перехідника.

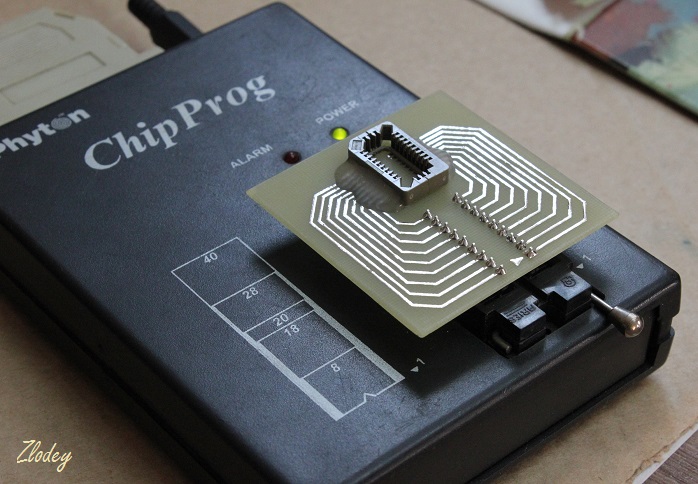

Вставляю перехідник у панельку на програматорі.

Потім у "ліжечко" кладу мікросхему вгору ніжками, трохи прижимаю кінчиком олівця або зубочистки, і приступаю до роботи.

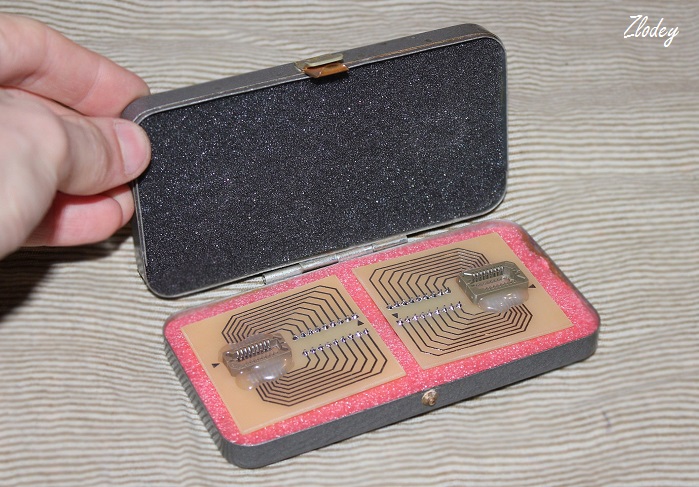

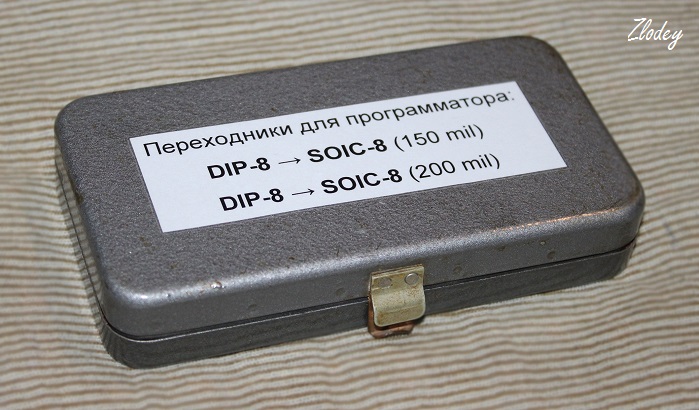

Для зберігання та транспортування перехідників підібрав ось такий футляр.

P.S. Цю конструкцію підглянув десь на просторах Інтернету. Просто вирішив поділитися своїм варіантом реалізації.
