Управління RGB світлодіодом

Нижче представлена проста схема управління RGB світлодіодом (LED) або кількома світлодіодами.

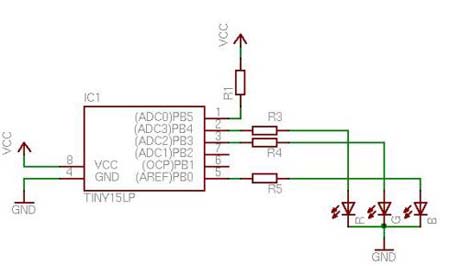

Управління RGB LED

Світлодіодом управляє мікроконтролер ATMEL Attiny15L (8 виводів)

Резистор R1 - близько 10 кОм
Резистори R3, R4, R5 - залежать від типу світлодіода. Ви можете розрахувати цей резистор за формулою:
Rx = (Vcc-Vf)/Im
де Vcc - напруга живлення, Vf - напруга світлодіода, Im - максимальний струм світлодіода або виводу МК (20 мА)

Програма написана на асемблері (avra під Linux, але повинна бути сумісна з AVR Studio). Timer0 використовується для переривань, частота 30 кГц - для 8 біт ШІМ. Timer1 використовується для зміни кольору RGB світлодіода.

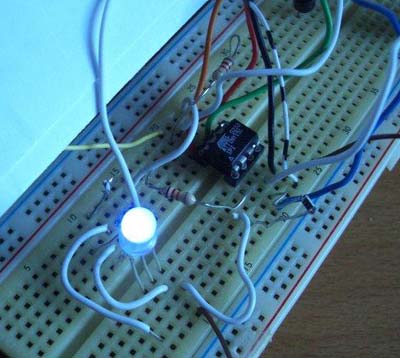

Фото

Варіант 2. Для потужних світлодіодів

Наведенна нижче схема дозволяє управляти більш потужними світлодіодами. У цьому проекті я використав 3 світлодіоди потужністю 1 Ват кожен.

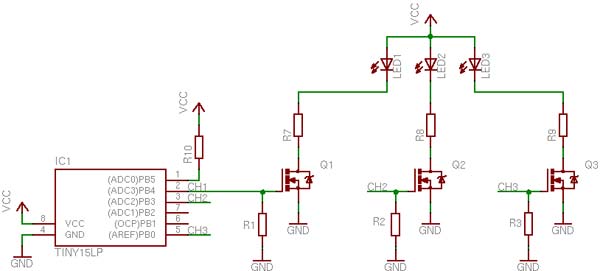

Управління потужними LED

Q1, Q2, Q3 - N-канальні HEXFet MOSFET транзистори з RDSon (опір відкритого каналу транзистора) близько 50 мОм.
R1, R2, R3 - 2.2 кОм
R4, R5, R6 - 15 кОм.
R7, R8, R9 - залежать від типу використовуваних світлодіодів і Vcc.
Якщо ви використовуєте мосфети з високим значенням RDSon, ви повинні враховувати RDSon при розрахунку резисторів:
Rx = (Vcc-Vf)/Im – RDSon
де Vcc - напруга живлення, Vf - напруга світлодіода, Im - максимальний струм світлодіода або виводу МК (20 мА)

Джерела на асемблері, а також джерело під МК ATTiny45 можете скачати нижче

Список радіоелементів

Позначення	Тип	Номінал	Кількість	Примітка
	Схема управління RGB світлодіодом
IC1	МК AVR 8-біт	ATtiny15L	1	ATtiny45
R, G, B	Світлодіод	RGB світлодіод	1
R1	Резистор	10 кОм	1
R3-R5	Резистор		3	залежить від типу світлодіода, см: Rx = (Vcc-Vf)/Im
	Варіант 2. Для потужних світлодіодів
IC1	МК AVR 8-біт	ATtiny15L	1	ATtiny45
Q1-Q3	Транзистор		3	N-канал MOSFET з RDSon близько 50 мОм
LED1-LED3	Світлодіод	RGB світлодіод	1
R1-R3	Резистор	2.2 кОм	3
R7-R9	Резистор		3	Залежать від типу світлодіода, см: Rx = (Vcc-Vf)/Im
R10	Резистор	10 кОм	1

Прикреплені файли:

tinyRGB.rar (4 Кб)
