Підключення LCD-дисплея ST7565 до мікроконтролера MSP430

Відображення інформації на звичайному символічному дисплеї дуже обмежено розміром шрифту та відсутністю графіки. Але, як правило, графічні ЖК-дисплеї дорогі, однак вихід є. Ви можете використовувати монохромний ЖК-дисплей для відображення тексту великим шрифтом та графіки. Причиною використання цього ЖК-дисплея є те, що він дійсно дешевий і може живитися від 3В, що зручно при батарейному живленні.

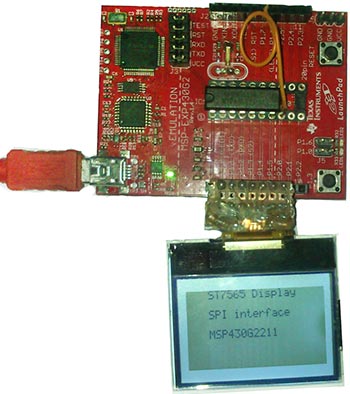

Ви можете використовувати практично будь-який мікроконтролер для роботи з цим ЖК-дисплеєм, наприклад, PIC, AVR або MSP430, але в цьому проекті ми будемо використовувати мікроконтролер Microchip MSP430G2211 від Texas Instrument.

Програма для цього проекту буде написана в Code Composer Studio 5.1. Роздільна здатність цього ЖК-дисплея 132x65 пікселів.

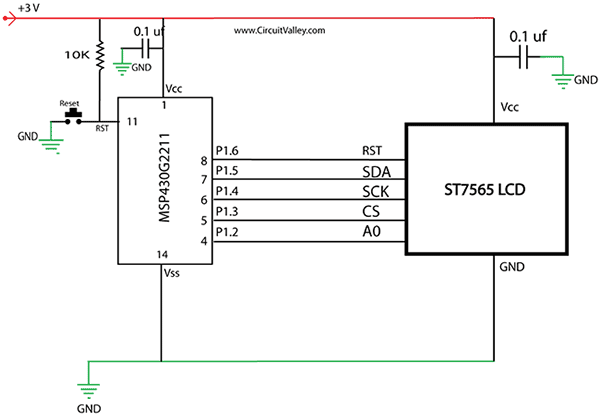

Схема:

Графічний ЖК-дисплей ST7565 використовує контролер ST7565 від Sitronix. Він зроблений за технологією чип-на-склі (chip-on-glass, COG). ЖК-дисплей має 7 контактів, але для підсвітки є окремий контакт. Додаткову інформацію про контролер можна знайти в його даташиті.
